Набор «сделай сам» MCU для измерителя частоты LCR

<р> Обзор продукта

Модель продукта: TJ-56-85

Название продукта: Набор для самостоятельного изготовления измерителя частотной емкости и индуктивности 51 MCU — высокоточный цифровой тестер 1602LCD

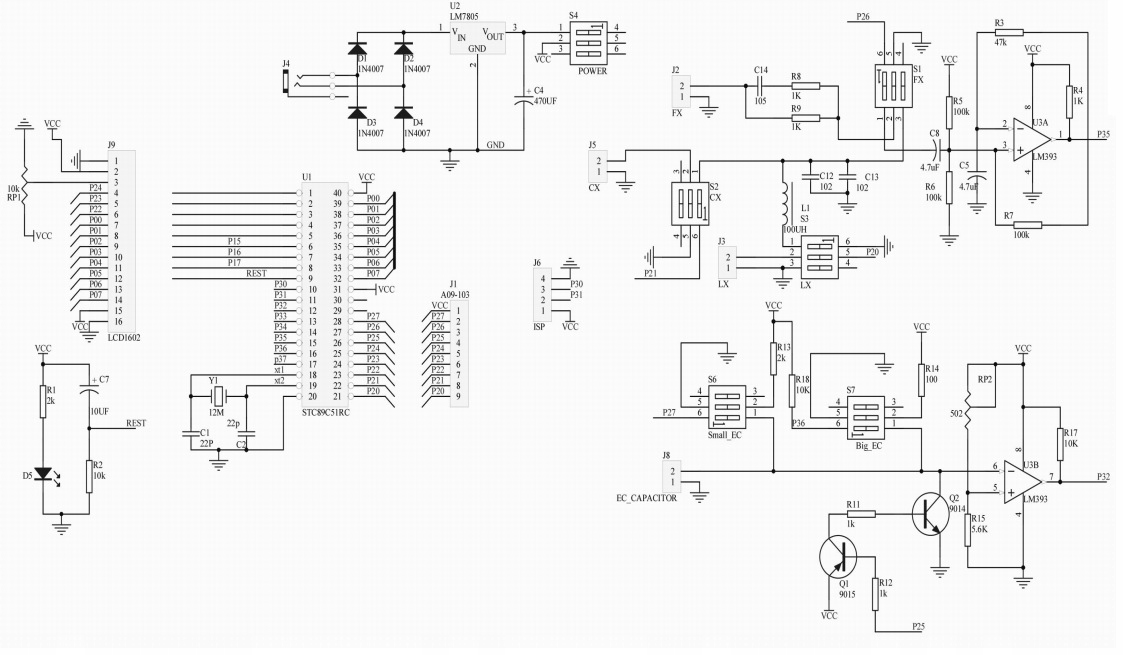

Профессиональный многофункциональный тестер для самостоятельной сборки на базе микроконтроллера STC89C51. Измеряет индуктивность, емкость (как поляризованную, так и неполяризованную) и частоту с высокой точностью. Он оснащен ЖК-дисплеем 1602, широкими возможностями питания и универсальными диапазонами измерений. Включает исходный код, принципиальную схему и принципы измерения. Требуется пайка и сборка — идеально подходит для обучения электронике и продвинутых хобби.

TJ-56-85 — мощный и универсальный измерительный комплект для самостоятельного изготовления на базе микроконтроллера 51 (STC89C52/AT89S52). Он объединяет в одном приборе три основные функции измерения: измеритель индуктивности, измеритель емкости (как небольшой неполярной, так и большой электролитической) и частотомер. Этот комплект предназначен для энтузиастов электроники, студентов и технических специалистов, которые хотят создать собственное прецизионное испытательное оборудование и одновременно изучить принципы измерения на основе микроконтроллера.

Основные характеристики

<ул>
  • Модель продукта: TJ-56-85
  • Микроконтроллер: STC89C51/AT89S52 (семейство 51 MCU)
  • Дисплей:Модуль LCD 1602 (входит в комплект)

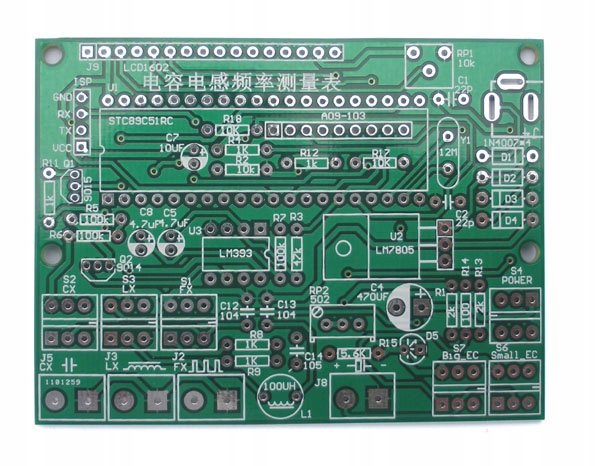

  • Размер плитки: 68 x 85 мм (6,8 x 8,5 см).
  • Источник питания: 5 В постоянного тока, 8–14 В постоянного тока или 7–10 В переменного тока (широкий диапазон).
  • Диапазон индуктивности: 0,1 мкГн – 1 Гн.
  • Малый диапазон емкости: 1пФ–2,2 мкФ (неполярные конденсаторы).
  • Диапазон электролитической емкости: 0,5–12 000 мкФ (поляризованные конденсаторы)
  • Диапазон частот: 20 Гц–400 кГц (возможность измерения слабых сигналов)
  • Тестовые интерфейсы: клеммные колодки КФ301-2П, тестовое гнездо
  • Органы управления: 6 самоблокирующихся переключателей для выбора функций.

    • Функции измерения

    <ул>
  • Индуктивность: 0,1 мкГн — 1 Гн — измерение катушек, дросселей, трансформаторов и катушек индуктивности.
  • Малая емкость: 1пФ — 2,2мкФ — керамические, монолитные, фольгированные и другие неполярные конденсаторы.
  • Электролитическая емкость: 0,5–12 000 мкФ – высокоточные поляризованные конденсаторы.
  • Частота: 20 Гц–400 кГц — сигналы уровня TTL/CMOS, возможность измерения небольших сигналов.

    • Особенности и преимущества

    <ул>
  • Многофункциональный тестер: объединяет измерения индуктивности, емкости (два диапазона) и частоты в одном универсальном устройстве, что позволяет экономить место и затраты.
  • Высокая точность: ЖК-дисплей 1602 отображает результаты измерений с превосходной точностью (типичная погрешность: емкость ~0,97 мкФ на 220 мкФ, индуктивность в пределах ожидаемых допусков).
  • 51 ядро микроконтроллера: на основе STC89C51/AT89S52 — идеально подходит для изучения алгоритмов программирования и измерения микроконтроллеров.
  • Широкая гибкость источников питания: A
