DIY - Amanero Combo384se Digital Interface USB 384 кГц / SPDIF WM8804 до I2S / DSD < / H1>

Внимание! Этот продукт не «независимый». это должно быть в паре, например, С компьютером Raspberry Pi. Это устройство для набора DIY (сделайте это самостоятельно) и не подлежит праву потребителя на возврат. Покупатель отвечает за правильную реализацию печатной платы в своем наборе.

• Вариант VA отличного USB -интерфейса для i2s Amanero.

  Эта версия Combo384se:

• содержит двусторонний интерфейс S/PDIF WM8804, который может действовать как вход или выход в зависимости от потребностей проекта.
• С входом i2S этот модуль позволяет создавать полное аудиоустройство, способное читать аудио -потоки из цифрового источника (PC Mac или Linux) с помощью разъема SPDIF 75 для дополнительного ввода/вывода.

Вариант VA отличного USB-интерфейса для i2S Amanero, эта версия Combo384se также содержит двусторонний интерфейс S/PDIF WM8804, который может действовать как вход или вывод в зависимости от потребностей проекта.

, связанный с цифровым преобразователем аналога с входом I2S, этот модуль позволяет создавать полные аудиотологии считывания аудиоустройства из цифрового источника (PC Mac или Linux) с помощью разъема SPDIF 75 для дополнительного ввода/вывода.

Схемы SPDIF/USB и I2S изолированы конденсаторами, чтобы избежать утечек и нарушений между каждой цифровой степенью.

usb и s/ pdif для i2s

В конфигурации RX интерфейс S/PDIF действует как цифровой вход. Модуль Amanero Combo 384SE предлагает высококачественный выход I2S из USB -источника (Windows/Mac/Linux), а также из источника S/PDIF 75 Ом (телевизор, CD -плеер, игровая консоль.

USB -вход включает сигналы DSD в потоках DSD512 и PCM до 384 кГц.

Помните, что выход интерфейса SPDIF не подключен к разъему USB. Следовательно, этот модуль не может быть использован для отправки потока SPDIF в USB.

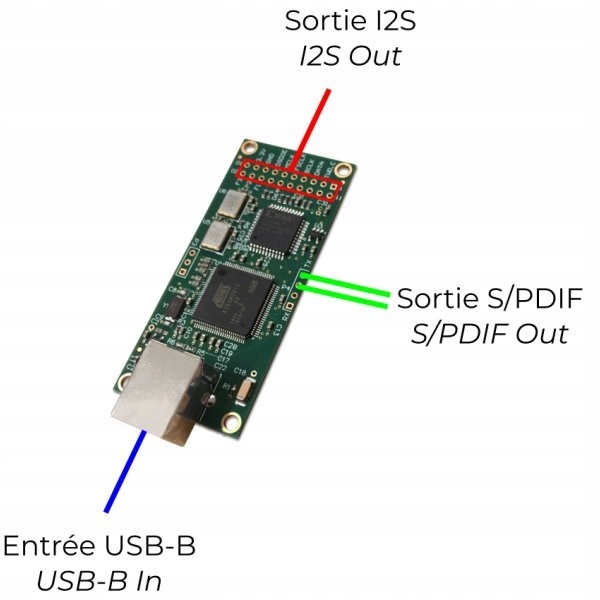

Предложение применяется к одной печатной плате, видимой на фотографии ниже. Другая графика иллюстрирует возможные параметры использования.

usb для i2s и s/ pdif

В конфигурации TX интерфейс S/PDIF действует как цифровой вывод. Модуль Amanero Combo 384SE позволяет использовать выходной сигнал I2S и выход S/PDIF из USB -источника (Windows/Mac/Linux).

Следует помнить, что в этой конфигурации выход S/PDIF настроен на автоматическое успокаивание, когда частота отбора проб цифрового потока превышает стандарт S/PDIF (192 кГц). То же самое относится и к потокам DSD

В конфигурации с Raspberry Pi в проекте используются все цифровые свойства наборов аудио DIY, используя возможности сетевого игрока и все опции, предлагаемые многими аудио -распределениями, доступными на Raspberry Pi.

Технические данные

type : цифровой интерфейс

Входы: USB-B, S/PDIF (вход или выход)

88,2 кГц 96 кГц 176,4 кГц 192 кГц 352,8 кГц 384 кГц (USB)
