Своими руками – электрические часы C51 — AT89C2051 — 6 бит своими руками
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 50
Приобретая «Своими руками – электрические часы C51 — AT89C2051 — 6 бит своими руками», вы можете быть уверены, что данное изделие из каталога «Модули» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

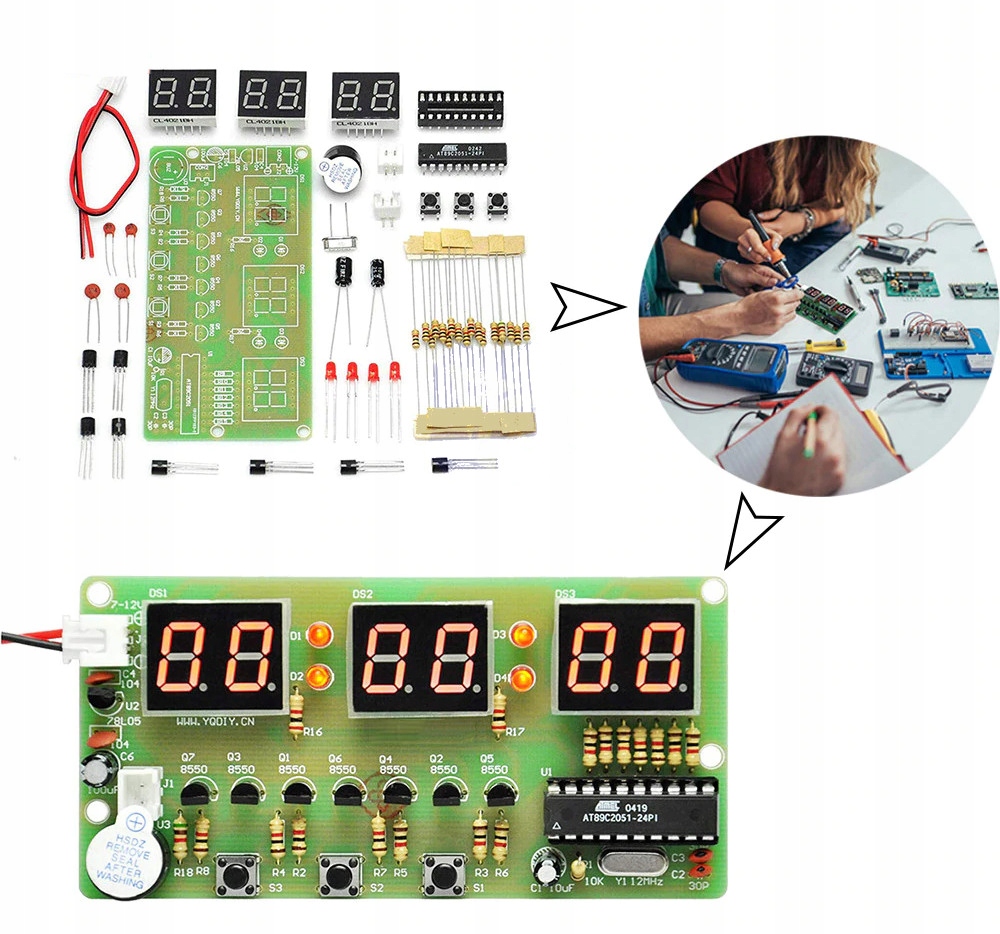

Наборы своими руками (для самостоятельной сборки), содержащие все элементы электронных часов с будильником.
В связи с тем, что набор состоит из достаточно большого количества элементов и его сборки может оказаться слишком сложным для менее опытных специалистов по электронике, рекомендую внимательно отнестись к покупке, так как для молодых людей это может оказаться слишком сложной задачей.
Рассмотренный модуль представляет собой расширенный эквивалент других предлагаемых часов, например, потому что они имеют 6 сегментов, отображающих цифры (шестибитные).
p>

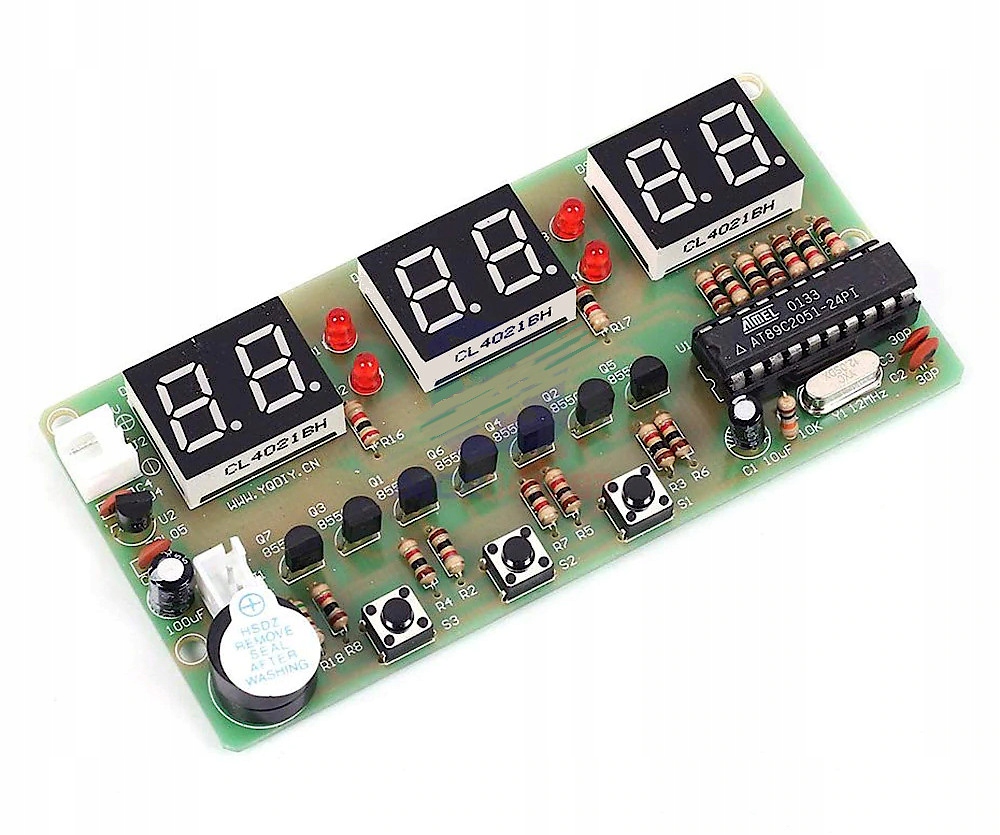

Собранные и активированные часы, несомненно, являются отличным трофеем для молодого исполнителя, а также практичным гаджетом, измеряющим время и выполняет функцию будильника.
После сборки комплекта рекомендую внимательно проверить его на предмет правильности расположения элементов на своих местах, качества пайки на предмет возможных замыканий между цепями, перед подключением источника питания. Также важно правильно разместить интегральную схему в патроне (чтобы она случайно не была вставлена вверх дном).
Основные параметры набора:
- Рабочее напряжение: 7–12 В постоянного тока
- Интегральная схема — Чип: AT89C2051
- Размеры платы модуля: 88 x 50 мм
- b>
Функции часов:
- Отчет времени
- Программируемый будильник
- Таймер,
- Секундомер,
- Бой звонка,
- Точное время дисплей,
- Формат отображения: 12 часов/24 часа.
- Точное время в пути – таймер.
- Диапазон погрешностей ± 1 сек. в день.
Сборка:
Чтобы правильно собрать тактовый модуль, проверяйте каждый элемент перед его пайкой, чтобы не перепутать и его номинал, и поляризацию в случае электролитических конденсаторов.
Внимание! В ламинате модуля очень тонкие дорожки, что требует контролируемой температуры пайки. В противном случае пути могут быть повреждены.

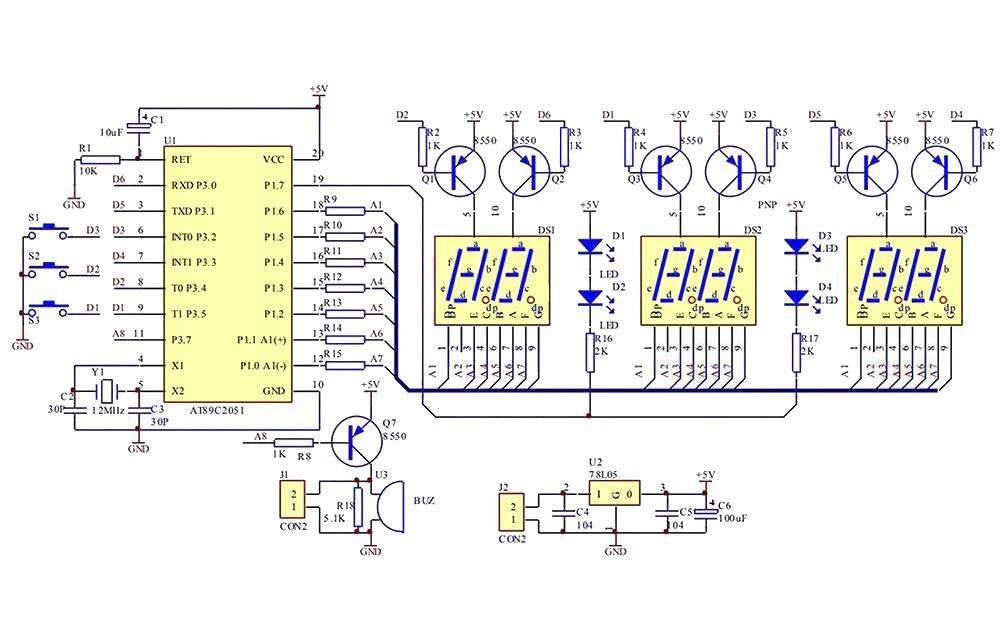

Подробная схема модуля показана ниже, что может помочь некоторым инженерам-электронщикам правильно установить его. Кроме того, расположение всех элементов, входящих в комплект, напечатано на печатной плате (ламинате). Так как предлагаемый вариант часов минимально модернизирован (для уменьшения поверхности ламината), то реальный принт на плате немного отличается от того, который виден на фотографиях, но это касается только расположения одного транзистора и не представляет никакой опасности. проблемы при монтаже и вводе в эксплуатацию. Производитель включил двухжильный кабель с вилкой и гнездом для вилки, используемый для питания часов после их сборки. При подключении блока питания не ориентируйтесь на цвета проводов, а только на маркировку, нанесенную на ламинатной плате – плюс «+», минус «-».
Для работы часов используется Производитель предусмотрел три переключателя «S1 — S3», с помощью которых он управляет всеми функциями, такими как: будильник, секундомер, включение и выключение звука и т. д. К сожалению, дополнительного руководства, облегчающего обучение его использованию, не существует, поэтому каждый приходится учиться этому методом проб и ошибок.
