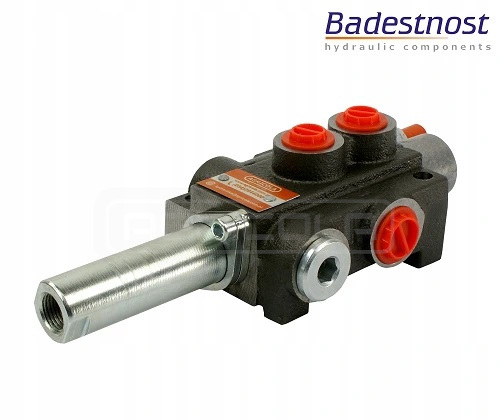

РАСПРЕДЕЛИТЕЛЬ ГИДРАВЛИЧЕСКИЙ 1 СЕКЦИЯ Р40

ТАПОК С ЗАЩЕЛКОЙ В ОБЕИХ РАБОЧИХ ПОЛОЖЕНИЯХ

ТРОСОВОЕ ИЛИ ТРОСОВОЕ УПРАВЛЕНИЕ

Производство:

Оригинальный продукт бренда Badestnost Bulgaria, символ производителя: 01P40 Д8ГВ1; символ: 1.10.30.014

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Распределитель адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, туреры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Подвижный механизм с фиксацией в обоих рабочих положениях идеально подходит для управления гидромотором. Вы можете запустить двигатель и отойти от трамблера без необходимости постоянно удерживать рычаг или затягивать трос.

Установка ползунка в положение 0 не приводит к немедленной остановке двигателя, а приводит к его постепенному замедлению . Рекомендуется для машин, в которых вращается двигатель средней или большой массы.

Технические данные:

Рекомендуемый расход масла в системе: 0 – 40 л/мин. . Пример управления: привод двойного действия.

Возможность последовательного подключения к существующей системе (требуется напорная втулка).

Управление:

Подвижник трехпозиционный (1 - 0 - 2), с защелкой, т.е. сам удерживает положение в рабочем положении.

• Нейтральное положение 0 (рычаг установлен вертикально) двигатель стоит – масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен по диагонали вперед) двигатель вращается в слева.
• Рабочее положение 2 (рычаг установлен наклонно назад), двигатель вращается вправо.

С правой стороны гидравлическая схема предлагаемого дистрибьютора:

Подключение:

• Подача от насоса (P1, P2): Внутренняя резьба BSP 1/2".
• Возврат к резервуар ( T1, T2): внутренняя резьба BSP 1/2 дюйма.
• Секции (A, B): внутренняя резьба BSP 3/8 дюйма.
• Последовательное соединение (N): внутренняя резьба BSP 1/2"

Диапазон давления:

• Максимальное давление подачи: 250 бар
• Максимальное давление включения обратка: 50Бар.
• Максимальное давление на секциях: 300Бар.

Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода:

180 бар при 10 л/мин

190 бар при 20 л/мин

200 бар при 30 л/мин

210 бар при 40 л/мин

Наборы для точного измерения давления можно найти в разделе Манометры - измерительные комплекты.

Перед началом работы рекомендуется проверить и установить подходящее давление.

Возможность самостоятельной настройки , смена полного оборота на 30 Бар.

Типы масел, рекомендуемые AGRICOLA:

• Более жидкое, высококачественное масло: LOTOS AGROL BOXOL 26

Рекомендуемый диапазон температур масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: -15 от С до +80 С

Важно!!!

В комплект поставки вложен разветвитель с рычажным управлением, в этой же упаковке поставляется набор для вкручивания троса.

Чтобы приспособить трамблер к управлению тросом, необходимо открутить корпус с рычагом и прикрутить на его место комплект тросов. Монтаж очень прост и не требует специальных инструментов.

После установки комплекта тросов корпус с рычагом остается в распоряжении покупателя.
