Дисплей Nextion 2,8 "320x240 NX3224T028

Код: 13318019185
Как заказать
3031 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 10

Оплачивая «Дисплей Nextion 2,8 "320x240 NX3224T028», вы можете быть уверены, что данное изделие из каталога «Дисплеи» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Nextion Basic NX3224T028 — отличный дисплей для проектов быстрого человеко-машинного интерфейса HMI с использованием легкодоступных инструментов.

Дисплей управляется через последовательную шину UART. Дисплей рекомендуется для Arduino, Raspberry PI и систем с микроконтроллерами ESP8266.

Если вам нужно быстро спроектировать интерфейс с кнопками, диаграммами, различными элементами управления и позволяющий легко вводить данные оператором, вы найдете ответ в продуктах серии Nextion.

Дисплеи Nextion делятся на три группы с точки зрения совершенства, аппаратных возможностей и вычислительной мощности.

  • Базовая – базовая версия.
  • Расширенная – по сравнению с базовой версией имеет память eprom, линии GPIO, часы RTC.
  • Интеллектуальный — по сравнению с расширенным включает множество новых расширенных графических элементов управления.

    • Характеристики представленного дисплея Nextion Basic NX3224T028:

    • Размер: 2,8"
    • Разрешение: 320*240
    • Сенсорная панель: резистивная.
    • Количество цветов: 65536.
    • Флэш-память: 4 МБ.
    • ОЗУ: 3584 байт.
    • MCU. тактовая частота: 48 МГц
    • Артикул: IM150416004"
    • Ток: 112 мА

    Nextion Editor

    Графическое оформление экрана и функциональных элементов можно спроектировать очень легко и быстро благодаря бесплатной программе на вашем компьютере.

    Каждый экран может содержать множество функций элементы, так называемые виджеты, которые включают в себя другие:

    • Текст: текстовое поле, которое можно изменить во время работы дисплея.
    • Число: числовое поле, которое можно изменить как с помощью микроконтроллера, так и с помощью интерактивной клавиатуры на дисплее.
    • Кнопка: кнопка. Нажатие и отпускание кнопки легко регистрируется с помощью микроконтроллера.
    • Индикатор прогресса: индикатор выполнения. Значение этой полосы можно легко установить с помощью соответствующей команды.
    • Изображение: позволяет создать фон экрана или вставить фрагменты изображения в любое место экрана.
    • Датчик: аналоговый датчик с одним указателем.
    • Форма сигнала: используется для построения до четырех графиков.
      • li>Слайдер: ползунок, с помощью которого можно устанавливать различные параметры, переменные в программе.
    • Флажок: флажок. Каждое касание меняет свое состояние на противоположное.

    С помощью мыши вставляем на экран функциональные элементы, которые нам понадобятся, и определяем их размер и положение на экране.

    Готовый проект, подготовленный в программе Nextion Editor, можно перенести на дисплей двумя способами:

  • Загрузив соответствующий файл проекта на SD-карту и вставив его в дисплей. После подачи напряжения питания дисплей автоматически загрузит проект во флэш-память. Это хороший способ обновить собственное программное обеспечение через Интернет.
  • Если дисплей подключен к компьютеру (с помощью преобразователя USB - TTL), достаточно нажать кнопку ЗАГРУЗИТЬ и программа загрузится автоматически. к дисплею через разъем USB.
  • li>

    Как подключить дисплеи Nextion к микроконтроллеру:

    Дисплей обменивается данными с микроконтроллером через последовательная шина UART, поэтому вам нужно подключить только 4 контакта:

    • +5V: источник питания
    • TX : данные, выводимые на дисплей (например, нажатие кнопки 1), должны быть подключены к RX микроконтроллера. li>
    • RX : входные данные на дисплей (например, отображает температуру ) должен быть подключен к TX микроконтроллера.
    • GND : заземление источника питания li>

    • Nextion как дисплей для Arduino

    Если программное обеспечение микроконтроллера создано на базе Arduino IDE, то и в этом случае производитель все упростил. Библиотека для дисплеев Nextion, созданная и предоставленная производителем, позволяет очень легко управлять отображаемыми на экране элементами. Пример программного обеспечения доступен в нашем блоге.

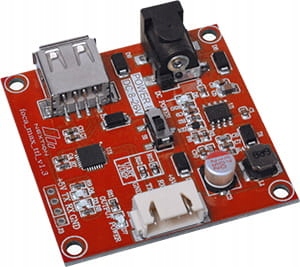

    Для питания дисплея мы предпочитаем использовать специальный модуль FOCA или схему подключения ниже.

    В качестве источник питания:

    • Модуль MP1584
    • Модуль LM2596
    • Модуль LM7805

    Техническая поддержка дисплеев Nextion.

    При покупке дисплея Nextion мы сразу получаем ряд элементов технической поддержки:

    • A отличный видеокурс на польском языке, где мы знакомимся с отдельными элементами отображения от урока к уроку. В этом курсе вы найдете много подробностей о программном обеспечении самого дисплея и программном обеспечении со стороны Arduino.
    • На популярном форуме электроники есть соответствующая тема с видеогидом, где можно задать вопрос вопросы, предъявляйте свой нерабочий код и все, что связано с проблемами технических характеристик дисплеев Nextion.
    • Напрямую в нашей компании по телефону или по электронной почте.
    • Библиотеки для Arduino и Raspberry Pi необходимо загрузить с сайта производителя.
    • STL-файлы корпусов для печати на 3D-принтере можно загрузить с сайта производителя.

    В комплект входят:

    • Последующий дисплей.
    • Переходник для USB-блока питания.
    • Соединительные кабели с вилка.
    • li>
