Соединитель шланга 9 мм - контроль температуры - с внешней резьбой G 1/4" - с конусом 60° - DIN 3863 - G 14-9 THL - LÜDECKE

Соединитель шланга с внешней резьбой и внутренним конусом согласно DIN 3863. Предназначены для использования в системах регулирования температуры с использованием горячей и холодной воды и масла. Применяются для модификации установок регулирования температуры в промышленности по производству пластмасс.

Изготавливается из латуни MS58.

Элементы быстроразъемной арматуры для систем терморегулирования и установок в производстве пластмасс, используются, прежде всего, для увеличения монтажных возможностей существующих установок, их разнообразия, а также модификации и расширения в зависимости от потребностей, возникающих в процессе производства. производственного цикла.

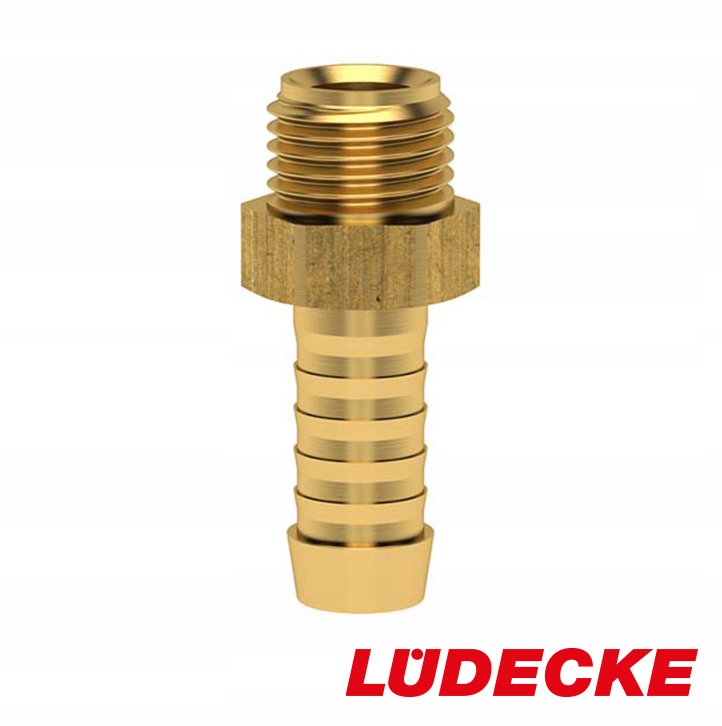

Элемент G 14-9 THL имеет с одной стороны стандартный шланговый соединитель внутренним диаметром 9 мм, а с другой - трубу наружную. резьба с внутренним конусом по стандарту DIN 3863 под углом 60°. Между разъемом и резьбой имеется шестигранный буртик с ключом размера 15, что позволяет принимать контрмеры при сборке.

Эти разъемы позволяют подключать кабели, например, к соединениям пресс-форм. Благодаря своему высокому качеству и универсальности эти детали найдут применение при модификации и расширении трансмиссионных установок во многих отраслях промышленности, в механических мастерских и даже в хобби-мастерских.

Мы предлагаем полный спектр разъемов и быстроразъемные соединители <марки b>LÜDECKE, предназначенные для регулирования температуры при переработке пластмасс.

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200. (в зависимости от уплотнения седла и среды)
• Материал подключения, корпус: латунь MS 58
• Среда: воздух, вода, масло и другие
• Резьба: ISO 228
• Размер резьбы: G 1/4"
• Размер шланга: <. b> 9 мм
• Общая длина [L]: 37,5 мм
• Длина резьбы [L1]: 9 мм
• Длина заглушки [L2] : 22,5 мм
• Вес: 21 г
• Размер ключа [SW]: 15
• Пропускная способность: 6
