ДИФФЕРЕНЦИАЛЬНЫЙ ТЕРМОСТАТ

.

Термостат только с питанием 12 В постоянного тока

.

ДВА ТЕМПЕРАТУРНЫХ ДАТЧИКА В КОМПЛЕКТЕ

.

Термостат имеет два датчика температуры. Его работа очень проста – он включает подключенное устройство, когда температура одного датчика выше, чем температура другого датчика. Эту разницу можно установить в диапазоне 0–20°С с помощью потенциометра. Источник питания 12 В постоянного тока, например, стабилизированный источник питания или автомобильный аккумулятор и т. д.

Типичным применением является управление насосом солнечного отопления. Когда температура солнечной батареи выше, например, на 10°С (установлена ​​пользователем), чем температура воды в бойлере, сработает насос – солнечные панели будут нагревать воду в бойлере. Если температура солнечных панелей упадет из-за отсутствия солнца, контроллер отключит насос, что защитит котел от остывания (если бы эта защита не была предусмотрена, котел начал бы нагревать солнечную панель и быстро остыть). ). Контроллер позволяет максимально использовать солнечное отопление.

.

Например, пользователь устанавливает разницу температур Т на 10 градусов С. Теперь, если вода в бойлере + 30C, контроллер включит насос, когда солнечная энергия достигнет +40C (30C+ 10C), а если вода в котле, например, +50C, контроллер включит насос, когда солнечная энергия достигнет +60C и т. д.

.

Контроллер имеет два датчика температуры: Тк - датчик коллектора и Тб - датчик котла.

.

Выход будет включен, когда Tk выше, чем Tb. Выходной элемент представляет собой нормально разомкнутое реле, поэтому можно управлять приемниками с разным напряжением, подаваемым на выход реле (вверху контроллера слева), например, 12, 24 или 230В. Однако питание самого термостата составляет 12 В постоянного тока, и к разъему питания можно подключать только это напряжение!

Еще одно применение — сравнение двух температур, например объектов, помещений и т. д. — когда, например, в зоне датчика Tb температура упадет ниже зоны датчика Tk, контроллер включит выход, на который мы можно подключить, например, зональный обогреватель Tb.

.

Возможностей подключения много. В комплект входят 2 датчика на кабелях длиной примерно 1 метр, которые можно удлинить максимум до 30-50 метров. Если датчики будут размещены в среде с конденсированной влажностью, их необходимо защитить.

.

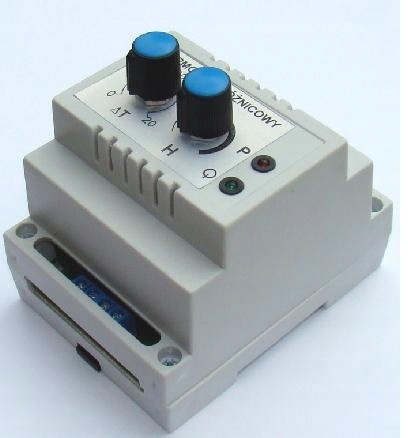

Контроллер профессионально выполнен в корпусе на DIN-рейке.

.

Имеет два светодиода:

- зеленый указывает на наличие питания 230 В

- красный указывает на включение выхода

- красный указывает на включение выхода

p>

Также здесь есть две ручки: левой выставляем заданную разницу температур, а правой (H) выставляем гистерезис.

.

Контроллер имеет разъемы сверху:

1/ слева, разъем выходного реле.

Выход представляет собой нормально разомкнутое реле без напряжение, поэтому сам контроллер не подает напряжение на этот выход, напряжение должно соответствовать используемому приемнику (например, насосу 230 В) согласно схеме ниже

2/ справа, мощность разъем питания самого контроллера постоянного тока 12В - подключать соблюдая полярность (плюс и минус 12В согласно схеме), никакое другое напряжение сюда подавать нельзя.

.

Контроллер имеет два разъема датчика внизу:

1 / слева, разъем датчика коллектора (Tk)

2/ справа, разъем датчика котла (Tb )

Технические данные:

- Возможность установки разницы температур 0-20°C

- Возможность установки гистерезиса 0-10°C

В комплект входят:

- контроллер

- два датчика температуры

- электронное руководство
