Датчик движения с линзой МД-19Б7, для установки внутри здания, предназначен для автоматического управления включением освещения постоянного тока 12В-24В (или других электроприборов) после обнаружения движения вблизи места его установки.< /h2>

Основные возможности:

• Автоматическое определение дня и ночи (LUX).
• Регулировка чувствительности устройства.
• Таймер включения.
>

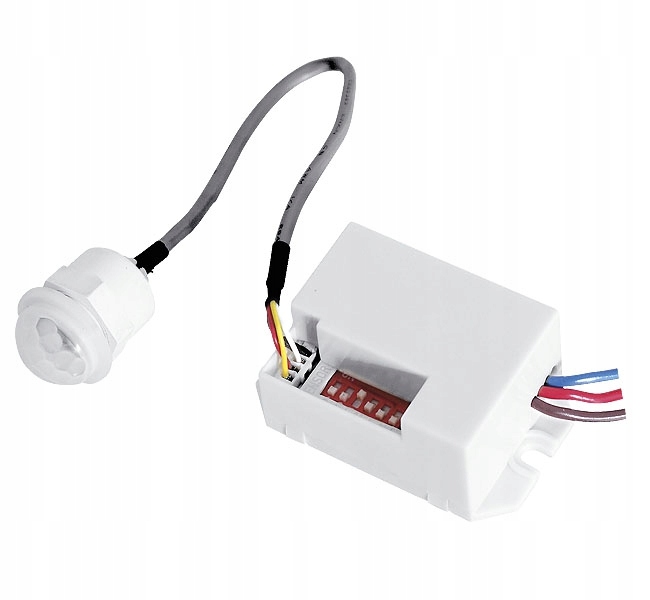

Структура датчика:

Датчик движения МД-19Б7 состоит из следующих элементов:

1. Корпус датчика

2. Сегментный переключатель для настроек автоматизации

3. Объектив с PIR-сенсором

4. Гайка для облегчения сборки

5. Соединительный кабель

Настройки автоматизации датчиков:

1. Сегментный переключатель настроек автоматики(DIP-переключатель)

2. Настройка порога внешнего освещения:

• Если первый сегмент переключателя «ДЕНЬ/НОЧЬ» установить в положение «ВЫКЛ» (нижнее), то датчик движения включится устройство вывода при каждом внешнем освещении (днем и в сумерках),
• если первый сегмент переключателя «ДЕНЬ/НОЧЬ» установить в положение «ВКЛ» (верхнее), датчик движения будет включайте устройство вывода только при слабом внешнем освещении (<10 люкс, в сумерках).

3. Настройка дальности обнаружения движения:

• Если второй сегмент переключателя «ДИАПАЗОН» установлен в положение «ВЫКЛ (нижнее)», то датчик движения будет обнаруживать движение объектов на большей дальности (при диаметре поля обнаружения около 6 м),
• если второй сегмент переключателя «ДИАПАЗОН» установить в положение «ВКЛ» (верхнее), датчик движения сработает обнаруживать движение объектов в ограниченном радиусе действия (диаметр поля обнаружения около 3 м).

4. Установка времени удержания (5", 30", 1', 3', 5', 8')

• Для установки желаемого времени удержания включения выхода устройства, достаточно одного из сегментов. Установите переключатель 3-8
• в положение «ВКЛ» (верхнее). Таким образом, допустимый диапазон регулировки времени выдержки составляет 5 секунд. – 8 мин.

Схема подключения:

1. Источник питания 12-24В постоянного тока

2. Приемник (например, светодиодная лента, лампочки постоянного тока 12 В.)

3. Корпус устройства

ВИДЕО-ИНСТРУКЦИЯ

доступна по адресу: https://www.youtube.com/watch?v=CfO-V9h5sEM&t=61s

Техническая спецификация/сборка:

• Напряжение питания: 12 или 24 В постоянного тока
• Класс защиты: IP20
• Материал корпуса: Пластик
• Тип датчика: PIR
• Рекомендуемое место установки: встроенный (перегородки, подвесные потолки, плиты) мебель и т. д.)
• Рекомендуемая высота установки: 1,8–2,5 м/2,2–4 м (стена/потолок)
• Угол обнаружения движения: 120°/360°
• Дальность обнаружения движения (диаметр поля обнаружения): 3 м/6 м< /li>
• Диапазон регулировки временной задержки: 5 с / 30 с / 1 мин / 3 мин / 5 мин / 8 мин.
• Диапазон регулировки порога внешнего освещения: < b >10 лк/2000 лк
• Макс. допустимая нагрузка:Макс. нагрузка для 12 В постоянного тока 60 Вт /Макс. нагрузка для 24В постоянного тока 120 Вт
• Регулировка параметров датчика: Да
• Регулировка чувствительности датчика: Да
• Регулировка времени освещения: Да
• Регулировка внешнего освещения: Да
• Коэффициент защиты корпуса: < b >IP20
• Диапазон рабочих температур датчика: -18°C ~ +40°C
• Размеры датчика: (В x Ш x Г) ) : 22 x 55 x 36 мм/ ø17 x 25 мм
• Вес нетто датчика: 41 г
