Демпфер з тяговою штангою і прокладкою PJSS fi 100
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 5042
Оплачивая «Демпфер з тяговою штангою і прокладкою PJSS fi 100», вы можете быть уверены, что данное изделие из каталога «Каналы, фитинги, провода» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Дроссель с кабелем и прокладкой, обозначение PJSS100/C-OC-GUMA

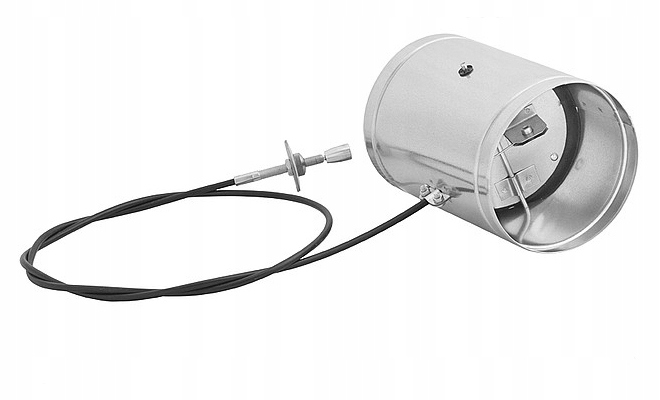

Заслонка одностворчатая PJSS с кабелем «Спиро» для построения систем распределения горячего воздуха от камина. Использование гибкого кабеля гарантирует возможность установки изделия в любом положении. Демпфер с резиновым уплотнением можно использовать, когда температура среды достигает 60°C. Поток воздуха регулируется с помощью троса. Заслонка изготовлена из оцинкованного листового металла, что полностью защищает ее от коррозии.
Применение:
- для устройства систем распределения горячего воздуха от камина
- для строительства систем подачи воздуха в камин
I. Установка без укорачивания кабеля:
- Поместите заслонку на место установки.
- Перед установкой проверьте, закрывается и открывается заслонка полностью. При необходимости отрегулируйте. Не закрывание заслонки может быть вызвано расположением троса (количеством и размером изгибов)!!!
- Перед установкой шестигранным ключом на 2,0 мм затяните установочный винт, фиксирующий провод троса. заслонки.
- На патрубки заслонки установить воздуховоды и затянуть их хомутами.

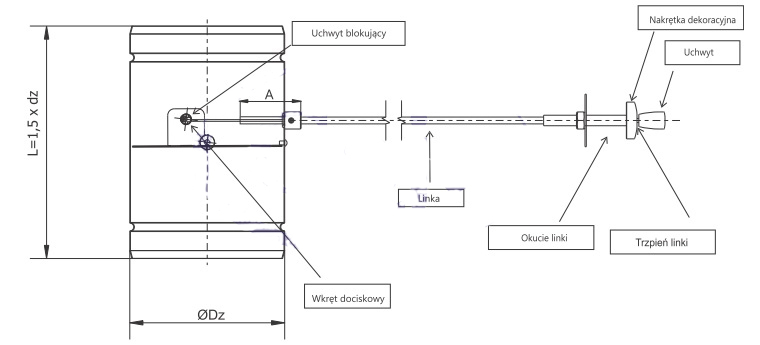

- Для установки кабеля (не снимая его с заслонки) в перегородке (стене) , отвинтите ручку от штыря троса и декоративную гайку от фитинга троса. Так как на этапе производства он плотно затягивается – лучше всего это делать плоскогубцами или пассатижами, закрыв ручку куском, например, ткани или резины.
- Пропустите веревку через отверстие в перегородке.
- Затяните декоративный колпачок и ручку.
II. Установка с укорачиванием троса:
- Установите демпфер на место крепления и отмерьте необходимую длину троса.
- Ослабьте установочный винт, фиксирующий провод троса с шестигранный ключ на 2,0 мм и винты, крепящие внешнюю оболочку троса, с помощью крестовой отвертки.
- Снимите трос с дроссельной заслонки.
- Укоротите трос и подготовьте его конец, как показано на рисунке.
- Установите внешнюю оболочку троса в дроссельную заслонку, вставив пластиковую оболочку троса в отверстие в дроссельной заслонке (затяните винты крестовой отверткой).
- Вставьте трос. (проволоку) в отверстие запирающей ручки, предварительно затяните установочный винт шестигранным ключом на 2,0 мм.
- Действуйте, как в пунктах 2–7 главы I.

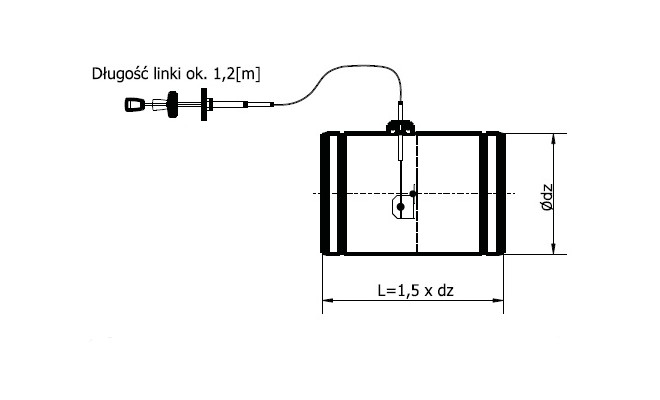

Технические данные:
- dz = 98 мм,
- L = 150 мм
- Материал: оцинкованный листовой металл
- Диаметр спиро: fi 100
- Длина кабеля: 1200 мм +/- 40 мм
- Вес: 0,46кг
