DDS FG -100 1 Гц генератор функций - 500 кГц
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 22
Заказывая «DDS FG -100 1 Гц генератор функций - 500 кГц», вы можете быть уверены, что данное изделие из каталога «Модули» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

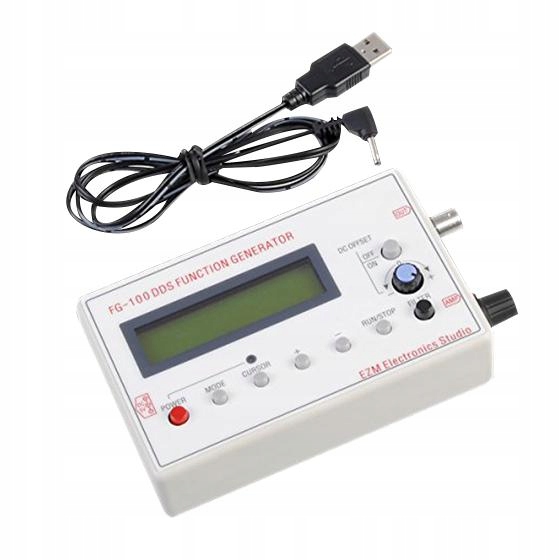

Функциональный генератор DDS FG -100 1 Гц - 500 кГц может генерировать синусоидальный, прямоугольный, треугольный и пикоциальный пробег. Генератор был заключен в аккуратный корпус, имеет дисплей 1602 с зеленой подсветкой, а также кнопками и потенциометром, устройство простое и интуитивно понятно. Модуль дает вам возможность установить частоту с точностью 1 Гц. Разъем DC 5.5/2.1, работающий на 5V, позволяет использовать, например, телефонное зарядное устройство или другой USB -порт.
кабель питания USB-DC в наборе.
частотные диапазоны для пробега:
- Синусоидальный: 1 Гц - 500 кГц
- прямоугольный: 1 Гц - 20 кГц
- Треугольный: 1 Гц - 20 кГц
- pikok -shaped: 1hz - 20 кГц
1. Чтобы изменить частоту,
- Нажмите запустить/остановить напряжение на выходе упадет до 0 В
- Кнопкой cursor нажмите до желаемой цифры
- Кнопки + или - Установить выбранное значение
- Кнопка запустить/остановить Подтвердить, на выходе появится сигнал с установленной частотой.
2. Чтобы изменить тип пробега:
- Нажмите запустить/остановить напряжение на выходе упадет до 0 В
- Нажмите кнопку «Режим », пока на дисплее не появится правильный тип пробега.
- Кнопка запустить/остановить Подтвердить, на выходе появится сигнал с установленным пробежком.
Спецификация:
- Напряжение мощности: от 3,5 В до 10 В.
- Рабочий ток: 300 мА
- Максимальная выходная амплитуда: +/- 10VPP
- Выходной импеданс: 50 Ом +/- 10%
- Резолюция: 1 Гц
- Синусоидальная волна искажения: <1% ниже 1 кГц, <0,5% выше 1 кГц
- Размеры: 125 мм x 80 мм x 30 мм
Функциональный генератор DDS FG -100 1HZ - 500 кГц
