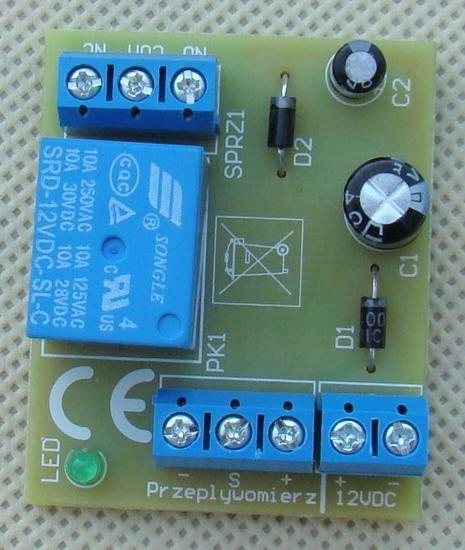

МОДУЛЬ С РЕЛЕ ДЛЯ РАСХОДОМЕРОВ / 5903890730932
Модуль распознает импульсный сигнал (характерный для большинства расходомеров) и на его основе управляет внешним устройством через реле.
.
При отсутствии сигнала от расходомера контакт COM замыкается на NC (и размыкается на NO), однако после обнаружения сигнала от расходомера контакт COM замыкается на NO (и размыкается на NC) до тех пор, пока расходомер подает импульсы (как долго течет жидкость)
.
Таким образом, с помощью этого модуля вы можете легко управлять устройствами, например, насосами, электромагнитными клапанами и т. д., которые должны быть включены после обнаружения потока жидкости (мы используем контакты COM и NO) или наоборот, т.е. их отключение /b> от данного устройства после обнаружения потока жидкости (мы используем контакты COM и NC).
.
Имеется 3 контакта реле: COM (общий), NO (нормально разомкнутый) и NC (нормально закрытый). При обнаружении потока жидкости также загорается светодиод в модуле.
Технические данные:
- Источник питания 12 В постоянного тока
- ток потребления макс. 50мА
- минимальная частота входных импульсов 3Гц
- максимальное время реакции после обнаружения движения жидкости: 1 секунда
- максимальное время реакции после остановки движения жидкости: 2 секунды
- максимальная нагрузка на контакты реле 5А
- размер плитки 5*4 см

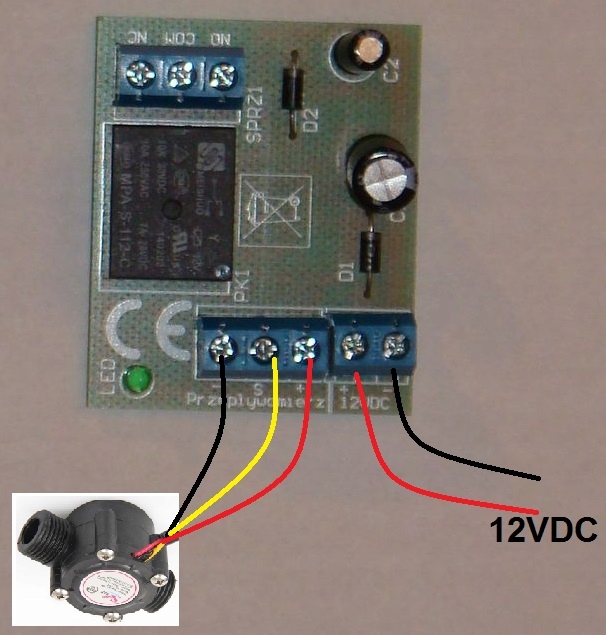

Ниже приведен пример подключения.
.
Питание кубика «12В» (красный плюс, черный минус)
.
Подключить расходомер:
- масса/минус до "-"
- от плюса к "+"
- импульсный сигнал на "S"
