ДАТЧИК ПОТОКУ РІДИНИ 5/4" SS
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 4
Заказывая «ДАТЧИК ПОТОКУ РІДИНИ 5/4" SS», вы можете быть уверены, что данное изделие из каталога «Датчики и преобразователи» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
РАСХОДОМЕР 1 и 1/4 ДЮЙМА, НЕРЖАВЕЮЩАЯ СТАЛЬ DN32
.
Для расходов от 3 до 120 литров в минуту.
.
Датчик расхода жидкости используется для управления внешними устройствами, реагирует даже при небольших расходах генерирует сигнал напряжения с высоким разрешением на контроллер.
.
Изготовление: корпус из нержавеющей стали SS304 и элементы турбины = PA пластик.
.
Датчик, представленный ниже, отличается:
- простой установкой
- широкий спектр применения
p>
- безотказная работа
- простая конструкция
- импульсный выход
.
Данные о продукте:
- питание 5-24 В постоянного тока
- рабочее давление максимум 17 бар
- максимальный рабочий ток 5мА
- температура среды от -20 до +80 C

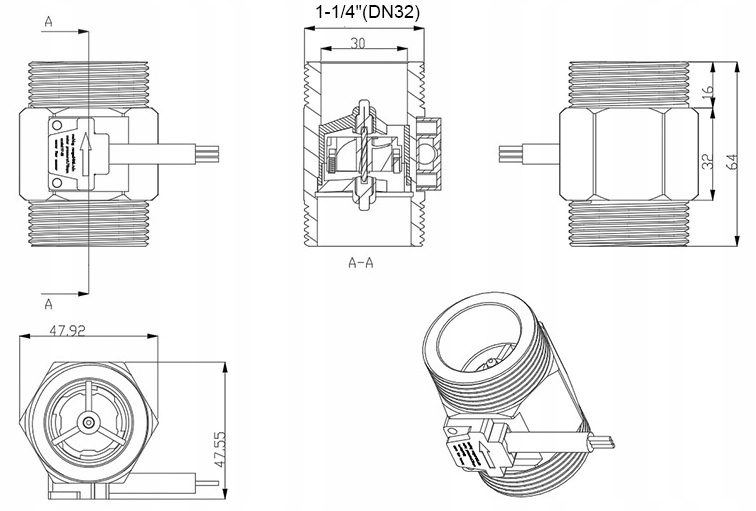

- соединения 1 и 1/4 дюйма DN32 (диаметр наружной резьбы ок. 41 мм)
- расходомер длина около 64 мм
- расход 3-120 литров/мин
- разрешение F=(1,8*Q) ±10%, где Q=л/мин
- количество импульсов на литр жидкости: 108 +- 10%
.
То есть, например, для потока 20 литров в минуту датчик генерирует прямоугольный сигнал с коэффициентом заполнения примерно 50% и частотой 36Гц (20*1,8) (+-10%). Аналогично, для потока 50 литров в минуту это будет 90 Гц (+-10%)
.
Подключение датчика:
Расходомер имеет три провода: черный — минус питания, красный — плюс питания, желтый провод — сигнальный провод. . Направление потока жидкости в соответствии со стрелкой на корпусе.
.
Также у меня есть контроллеры, преобразующие импульсный сигнал с расходомера в постоянный сигнал (переключающий на реле) - так они обеспечивают простое управление любым электрическим устройством - это устройство включится, когда расходомер зафиксирует расход жидкости - контроллеры доступны на другом аукционе.
.
.
.
.
р>

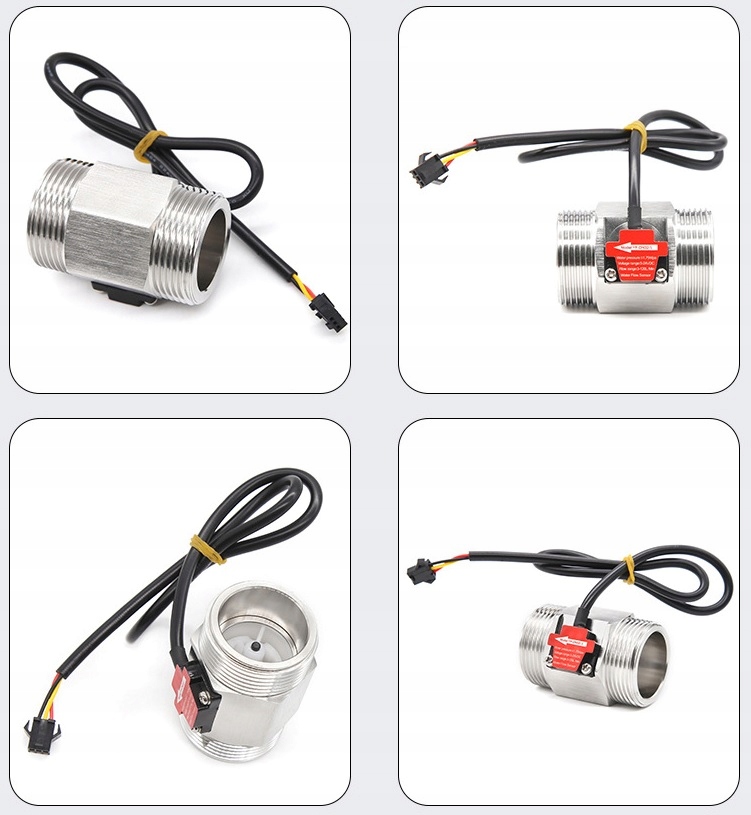

ГАЛЕРЕЯ:
Расходомер совершенно новый.
