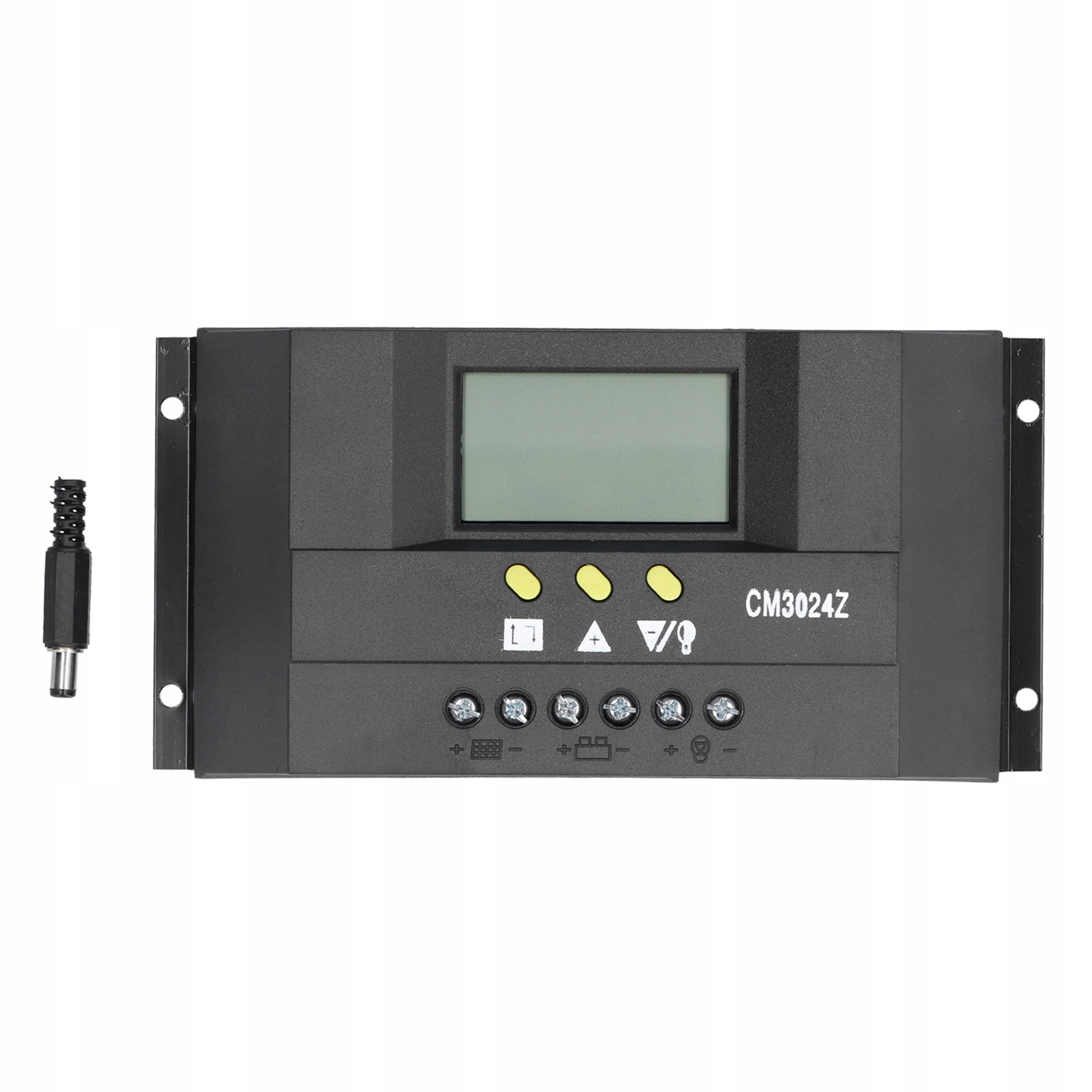

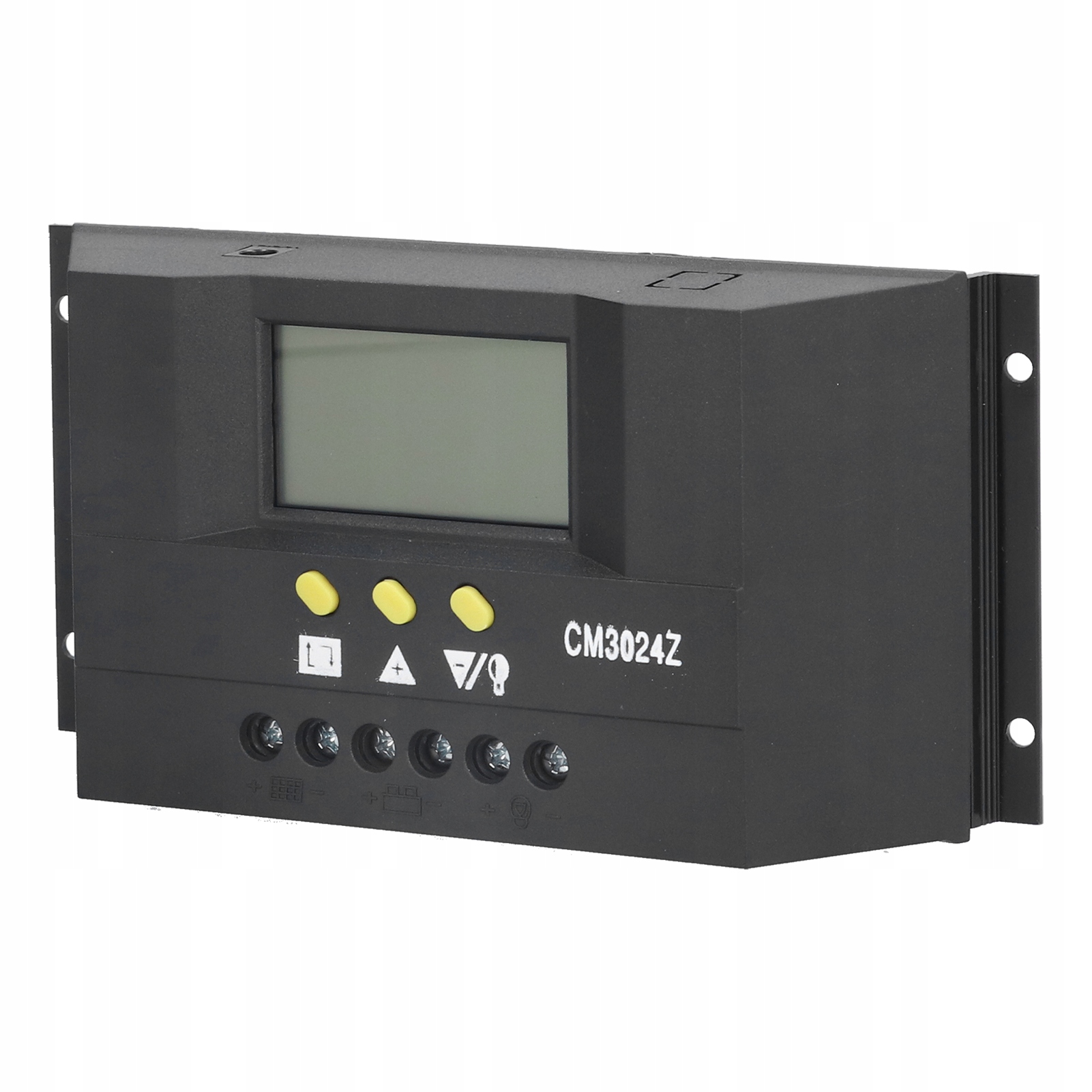

CM3024Z 30A перезагрузка черной перезагрузки

Функция: 1. Поддерживаются многие типы батарей, таких как литий-ионные батареи, литий-риб-батареи и аккумуляторы с кислотой.

2. Этот контроллер на солнечной зарядке имеет функцию подсветки ЖК -дисплея, легко считывать в темных местах, простая поддержка кнопок.

3. Отображение мощности батареи, напряжения, тока и состояния заряда и разгрузки, ежедневной статистики мощности, регулируемых параметров управления зарядкой и разгрузки.

4. Контроллер зарядки обеспечивает нагрузку, переполнение, защиту от короткого окружения, чрезмерный разряд батареи, перенапряжение, защиту низкого напряжения, защиту от соединения обратной батареи и защиту от разряда обратной батареи.

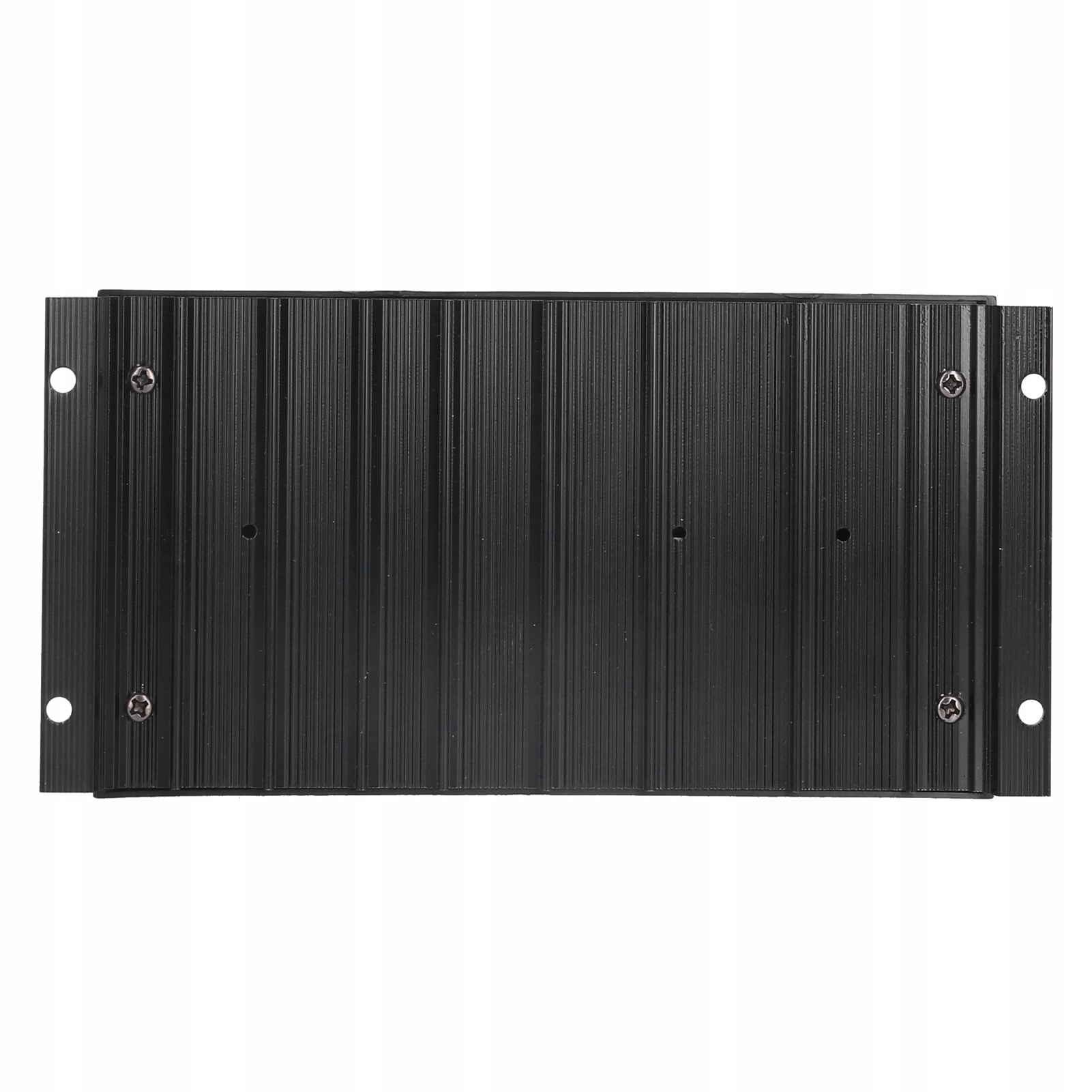

5. Продукт изготовлен из алюминиевого сплава, который может продлить срок службы батареи, и его небольшой размер облегчает установку практически в любом месте.

. CM3024Z 30A Black RELOAD RELOADING

. CM3024Z 30A Black Reloading Reloading

. CM3024Z 30A Black Reload Reloading

Спецификация: Тип статьи: Солнечный регулятор зарядки

Материал: алюминиевый сплав;

Модель: CM3024

Напряжение имени кислотной батареи: 12 В/24 В

Максимальный ток зарядки и разряда: 30A

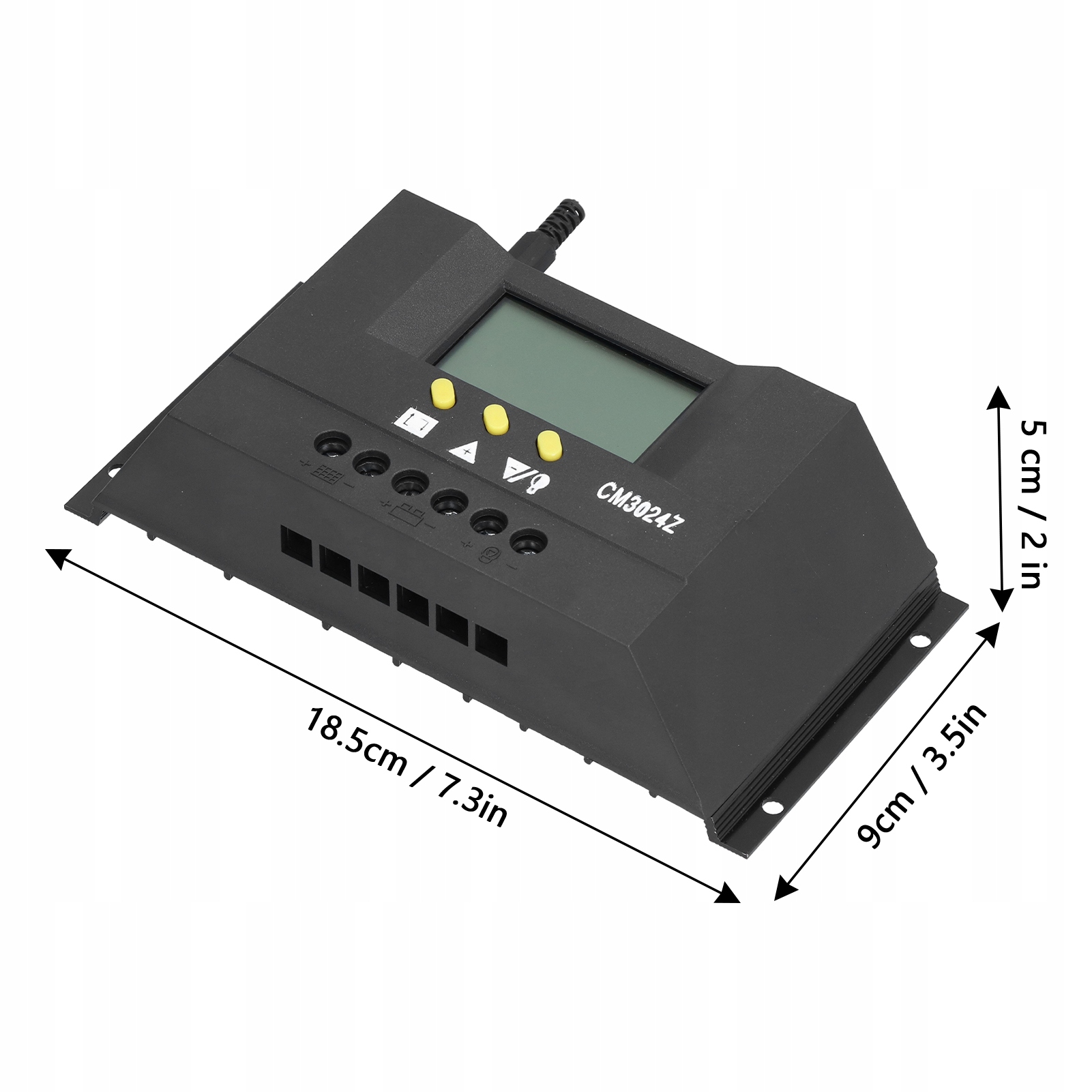

Размер продукта: ОК. 18,5 x 9 x 5 см/7,3 x 3,5 x 2 дюйма

Диапазон входного напряжения солнечной панели: максимум 18 V-450 Вт/36 V-900 W

Рабочее время нагрузки Настройка: Регламент 1-24 часа;

Режим зарядки: Pwm

Воздушная защита: 17 В/34 В

Полностью отключен: 13,7 В/27,4 В

Отключение отключения отключения : 10,5 В/21 В

Напряжение восстановления избыточного разряда: 12,2 В/24,4 В

Нет Потери нагрузки: ≤10ma

Расширение схемы: ≤170mv

Температурная компенсация: -4V/Fireproof/° C

Капиллярная спецификация: ≤7 # английский (16 мм²)

Рабочая среда температуры: -25 ℃ -55 ℃

Вес: ок. 327G / 11,5 унции

. CM3024Z 30A Black Reloading Reloading

. CM3024Z 30A Black Reloading Reloading

. CM3024Z 30A Black Reload Reloading

Как использовать: 1. Подготовьте соответствующие инструменты и кабели. Рекомендуется выбрать правильный кабель, чтобы убедиться, что плотность тока составляет менее 4 А/мм², что поможет уменьшить падение напряжения. Рекомендация: 10 мм² кабель для 30А. Проверьте, соответствует ли сайт установки соответствующими правилами безопасности. Избегайте установки и использования контроллера в влажном, пыльном, легковоспламеняющемся, взрывном и коррозионном месте

2. Закрепите контроллер на вертикальной плоскости, см. Главу 5, чтобы получить информацию о диаметре монтажных отверстий и расстояния между отверстиями. Чтобы обеспечить хорошие условия тепловыделения контроллером, вам следует забронировать 10 см в верхней и нижней части контроллера

3. Подключите нагрузку, батарею и солнечную батарею к контроллеру в правильном порядке и убедитесь, что поляризация нагрузки, батареи и солнечной панели соответствуют контроллеру.

4. Вставьте внешний зонд датчика температуры в границу раздела температуры зонда на левой стороне контроллера и поместите зонд в место, аналогичное температуре аккумулятора. (В противном случае регулятор выполнит неправильную температурную компенсацию для каждого параметра управления)

5. Если есть функция удаленного мониторинга, вставьте один конец прикрепленного кабеля связи в порт связи на правой стороне контроллера и подключите другой конец к верхнему компьютеру

. CM3024Z 30A Black Reloading Reloading

. CM3024Z 30A Black Reloading Reloading

. CM3024Z 30A Black Reload Reloading

Список пакетов: 1 X Controller

1 x Инструкция

1 X Connector

. CM3024Z 30A Black Reloading Reloading

. CM3024Z 30A Black Reloading Reloading

. CM3024Z 30A Black Reload Reloading

Примечание: 1. Чтобы предотвратить несчастные случаи во время разборки, отсоедините солнечную панель, батарею и загрузите от контроллера.

2. Обратное соединение столбов батареи не повредит контроллеру, но представляет угрозу для вашего оборудования.
