Польский гидроцилиндр с ходом 1700 мм с муфтой

КОД SKRAW MET: [2528]

Производитель: SM-G (SKRAW MET GROUP)

Обозначение: ST4MF 1700-00

_________________________________________________________

Это стоит знать при выборе поставщика привода

Фотографии и рисунки показывают только внешний вид приводов . Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Возможно приобрести дополнительную люльку, что дает возможность опрокидывания. с 3 сторон

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом. Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Максимальная грузоподъемность 12 ТОН

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от 40 до 45 градусов

В зависимости от типа перевозимого груза вы можете выбрать этот вариант. расположитесь под углом – может оказаться полезной таблица ниже:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Уважаемый покупатель!

Приведенные параметры являются лишь теоретическими значениями. На фактический результат влияет множество переменных, влияющих на грузоподъемность привода.

Чтобы привод работал безаварийно в течение длительного периода времени, его следует выбирать с запасом грузоподъемности.

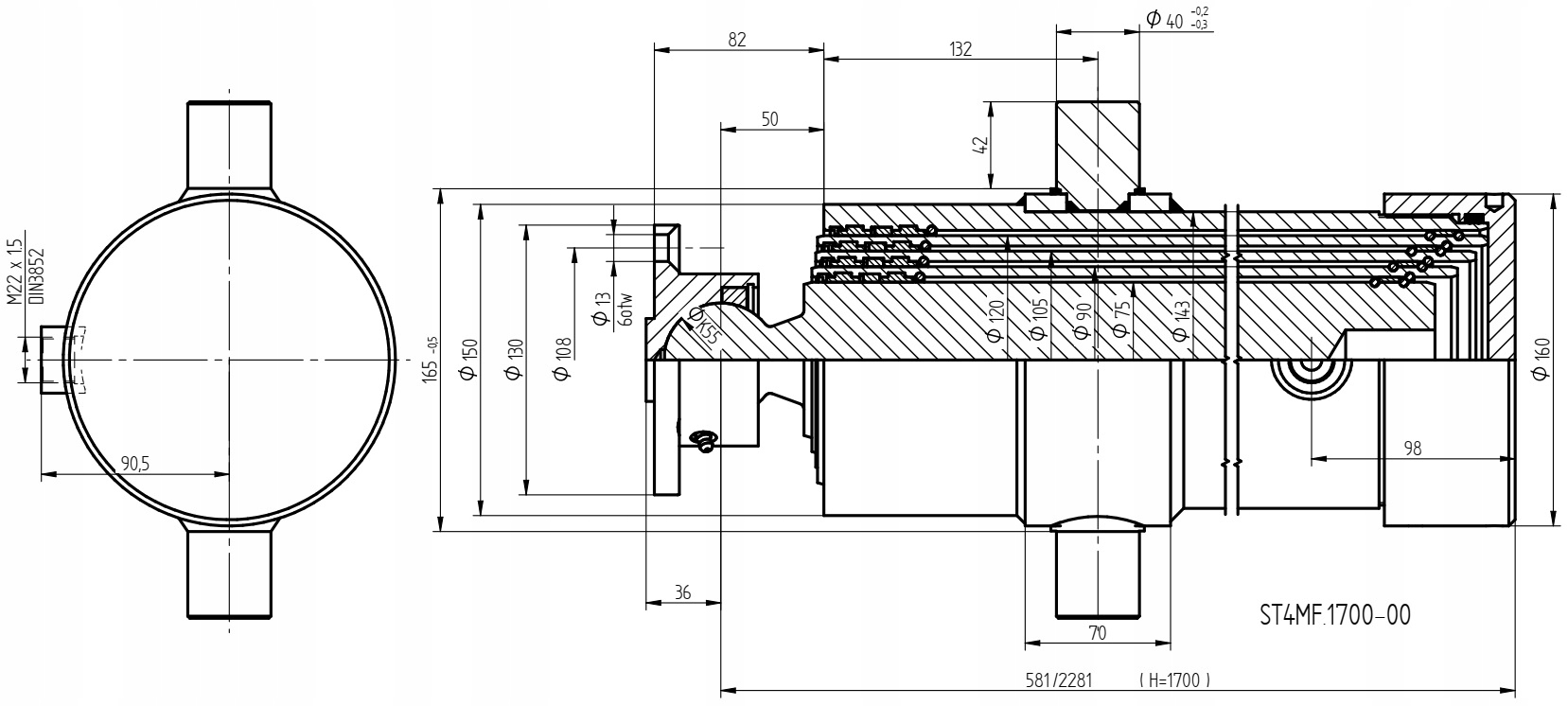

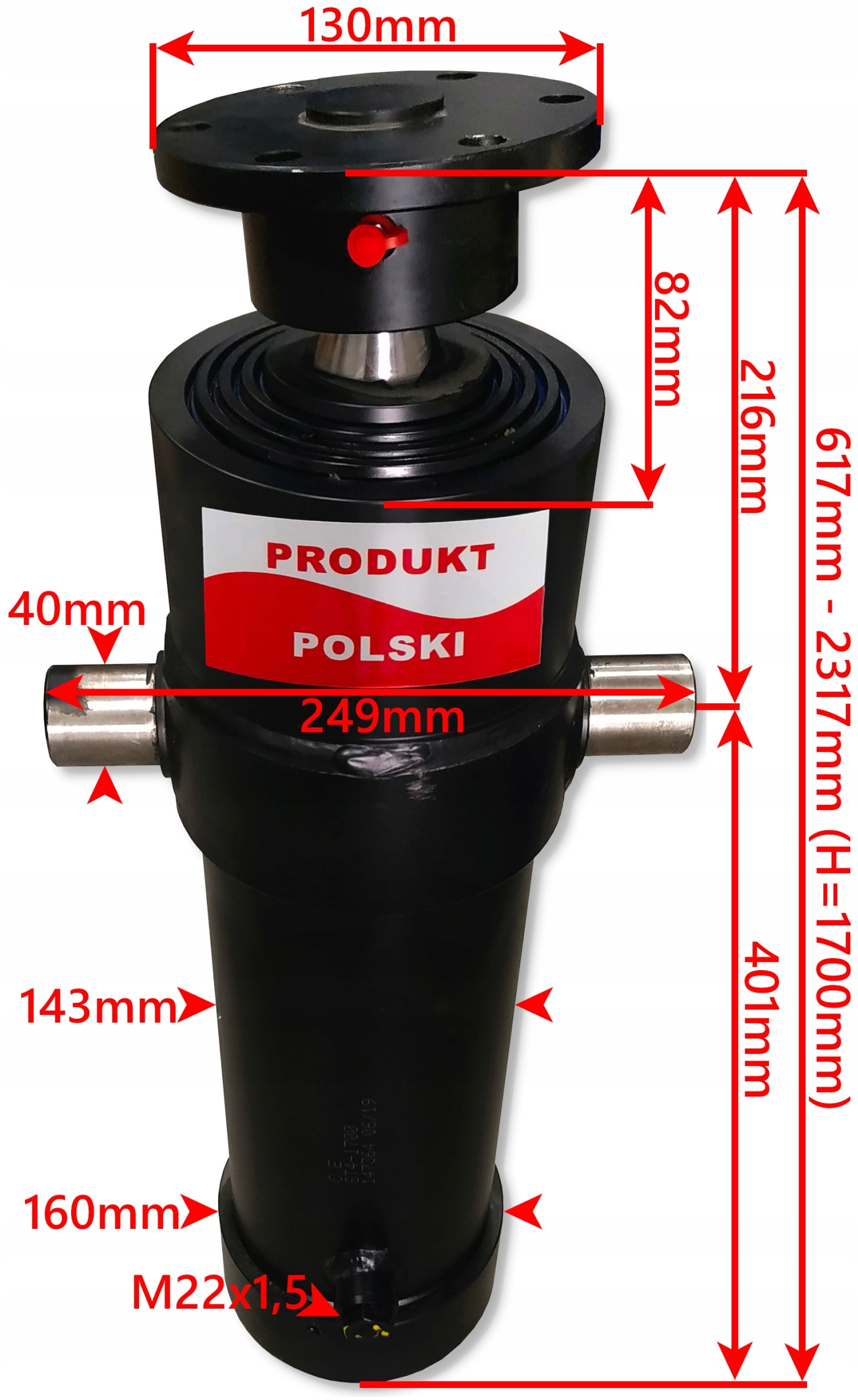

Технические характеристики:

• Четырехступенчатый,
• Длина привода на холостом ходу: 620 мм,
• Привод ход 1700 мм.
• Длина полностью выдвинутого привода 2320 мм.
• Диаметр привода 150 мм.
• Подключение маслопровода М22*1,5 внутреннее.

Потребность масла: 13 литров

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Скорость выдвижения/складывания поршня: 0 0,5 м/с

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80 ℃

Тип сальника: резьбовой ввинчивается в трубу

Шток поршня:хромированный

Тип жидкости: гидравлическое масло на минеральной основе

Гнездо Fi 55 мм для гидроцилиндра

[0183]

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных станки, с наконечником.

Технические характеристики:

Гнездо для шарика диаметром 55 мм.

Гнездо имеет 6 отверстий, диаметр 13 мм

Максимальное расстояние между отверстиями 108 мм.

Расстояние между отверстиями близко друг к другу 54 мм.

Фиксируется двумя подшипниками и сегеровым кольцом.

Седло со смазкой каламиткой
