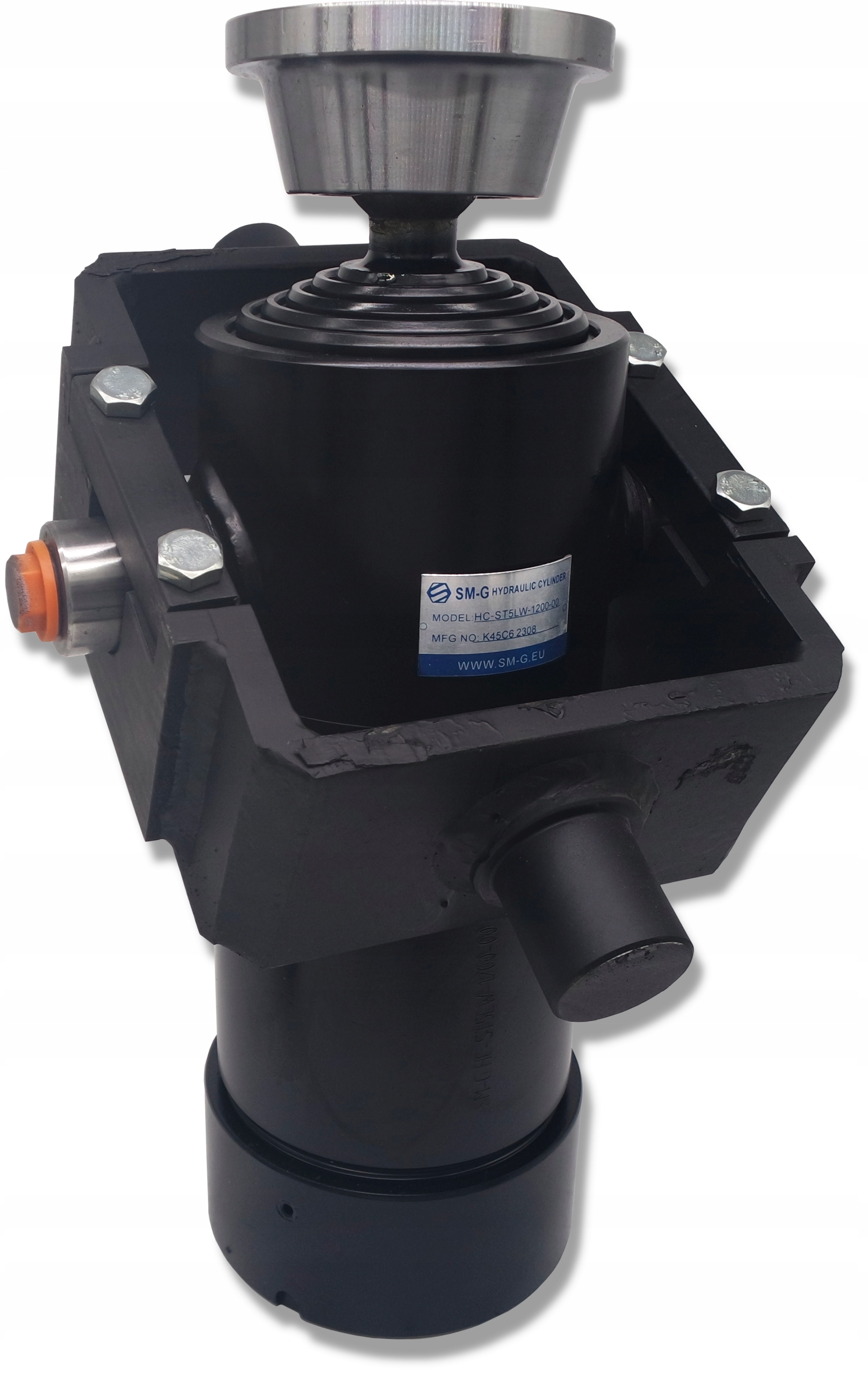

Гидроцилиндр с ходом 1200 мм с муфтой и люлькой

КОД SKRAW-MET: [7321]

Производитель: SM-G (ГК SKRAW-MET)

____________________________________________________________________________________

Об этом стоит знать при выборе поставщика приводов

Фотографии и изображения отображают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и мудрый выбор.

Благодаря своей конструкции в виде 5 удлинителей актуатор идеально подходит для автомобилей с низким клиренсом автомобиля, прицепом или высоким карданным валом.

Привод монтируется на прицепах, грузовых автомобилях и специализированных транспортных средствах доставки. Благодаря своей конструкции применяется в прицепах с опрокидыванием на 3 стороны (задняя и боковая).

Возможно купить актуатор без люльки. b> что дает нам возможность опрокидывания только назад.

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает Угол наклона грузового кузова от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - таблица ниже может быть полезно:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Технические характеристики:

• Пятиступенчатый,
• Длина привода в нерабочем состоянии 413 мм,< /li>
• li>
• Ход кулинатора 1200 мм.
• Длина полностью выдвинутого привода 1613 мм.
• Диаметр кулинатора 128 мм.
• Внешняя резьба масляного патрубка G1/2"

Потребность в масле: 5,7 литра

Максимальное рабочее давление: 160 бар

Начальное давление: 0,5 МПа

Скорость выдвижения/втягивания поршня: 0,5 м/с

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла -15 до +80 ℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла

Гнездо 45 мм

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

• Гнездо для шара диаметром 45 мм.
• Высота посадки 45 мм.

Фиксируется двумя втулками и кольцом. seger.

Гнездо смазано каламитом.

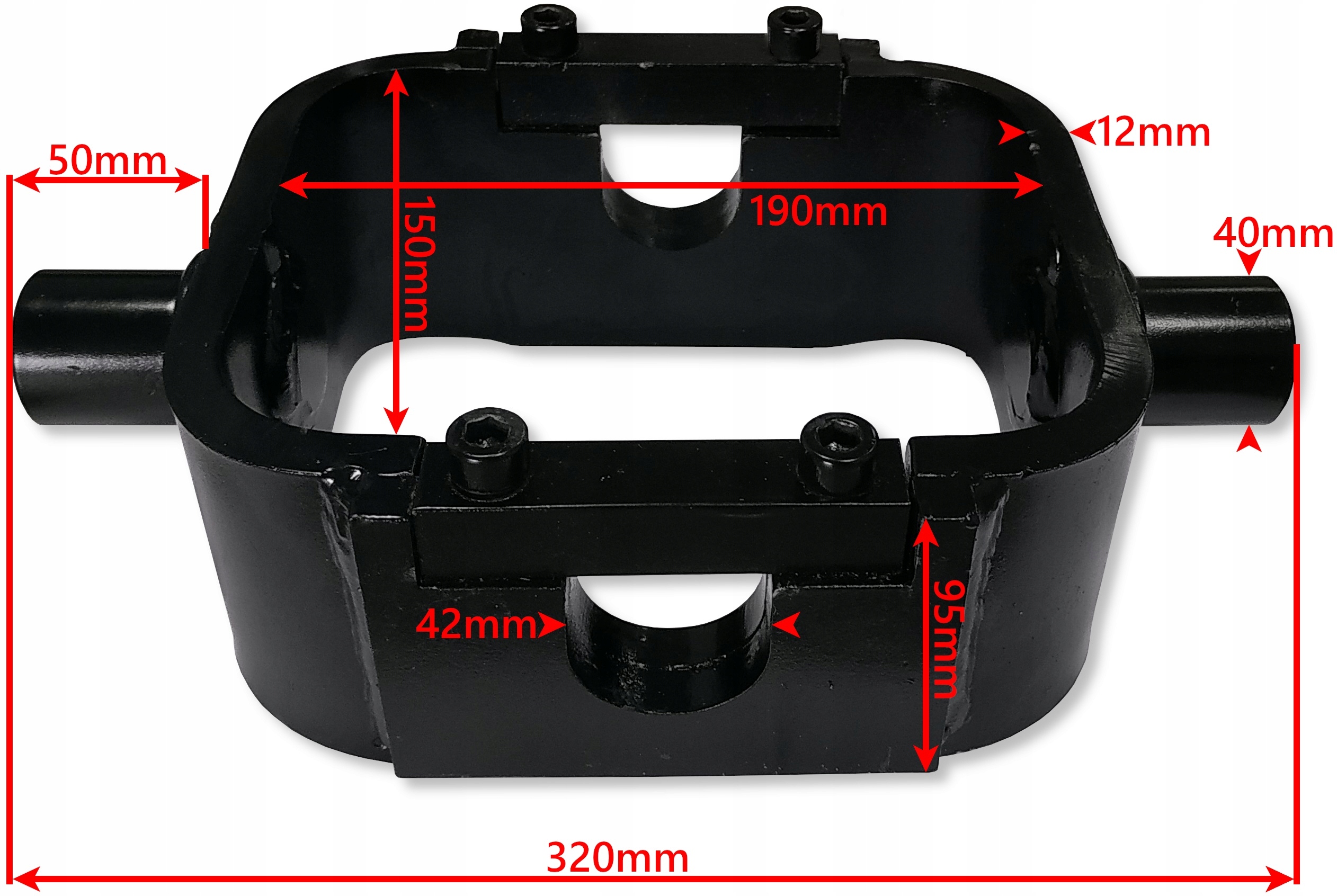

Усиленное крепление привода (люлька)

Лыжка выполнена прочно, посадочное место привода усилено, привод закреплен винтами с внутренним шестигранником.

При совместном использовании крепления с помощью привода можно добиться трехстороннего опрокидывания прицепов.

Колыбель идеально подходит к выбранным приводам из нашего предложения.

Технические характеристики:

Вес : 8,5 кг.

Внутренняя ширина: 190 x 150 мм

Внимание! Фотографии носят ознакомительный характер, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!
