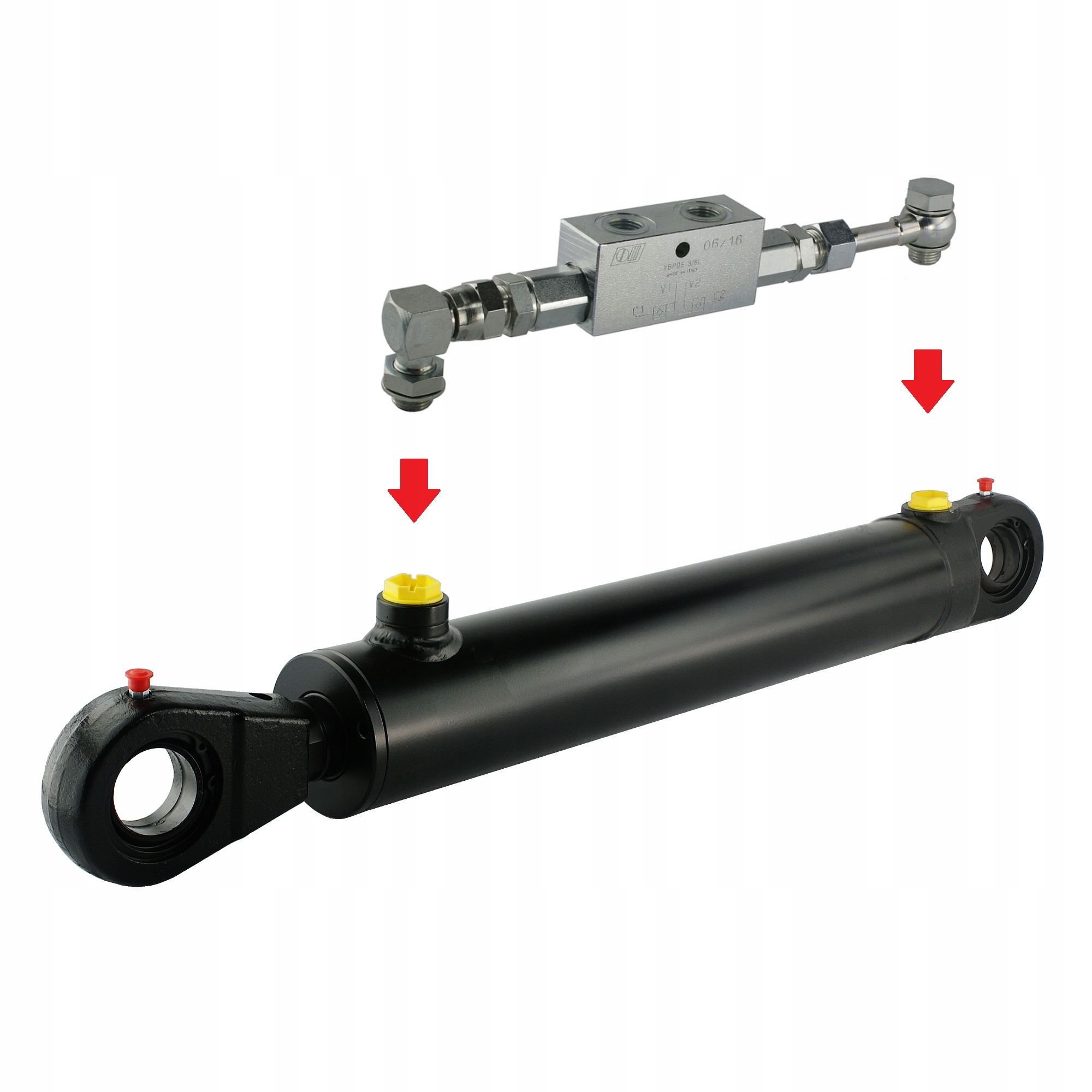

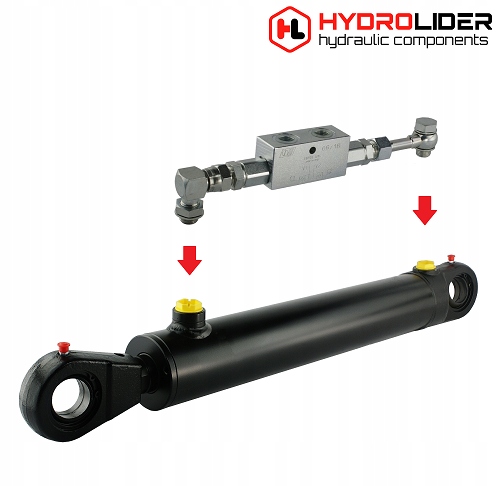

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ДВОЙНОГО ДЕЙСТВИЯ

В КОМПЛЕКТЕ С «ЗАМОЧНЫМ» ПРЕДОХРАНИТЕЛЬНЫМ КЛАПАНОМ

Производство:

Оригинальный продукт торговой марки Hydrolider, символ производителя: 1.33.20.205 ; CJ2F 63/36/320 U35

Применение привода:

Он широко используется в гидравлических системах в сельском хозяйстве, садах, лесном хозяйстве, строительстве и в других сферах.

Привод адаптирован к различным типам сельскохозяйственных машин, таких как: грейферы для тюков, крокодилы, погрузчики, а также снегоочистители, опрыскиватели, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы. , подметальных машин, промышленных машин и для других устройств с гидравлическим управлением.

Применение предохранительного клапана:

Предохранительный клапан (затвор) служит для блокировки движение привода в обоих направлениях. Он обеспечивает стабилизацию положения штока поршня, когда мы не управляем приводом, и в то же время на него воздействуют большие силы. Блокировка клапана перестает работать автоматически, когда мы начинаем управлять гидрораспределителем и сбрасываем давление в сторону привода.

УВАЖАЕМЫЙ КЛИЕНТ, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ЭТО ПРЕЖДЕ ЧЕМ ВЫБРАТЬ ПОСТАВЩИКА ПРИВОДА:

На изображении вы видите только металлические детали, из которых изготовлен привод. Фактически, стоимость привода равна стоимости внутренних уплотнений, использованных при его изготовлении. Мы гарантируем, что все наши баллоны имеют усиленные уплотнения, которые не производятся в Китае и других странах Дальнего Востока. Если вам важны качество и долговечность, выбирайте приводы Hydrolider, которые являются единственной гарантией надежности на долгие годы.

Общая информация о приводе:

• Крепление головки со стороны трубы: приварное.
• Крепление головки со стороны штока: привинченное.
• Тип сальника (закрывающей крышки): резьбовой, ввернутый в трубу.
• Тип штока (штока): хромированный, приварной.

Размеры привода:

• Наружный диаметр поршня (трубка): 73 мм.
• Внутренний диаметр поршня (трубка): 63 мм.
• Диаметр штока поршня: 36 мм
• Диаметр отверстий под пальцы: 35 мм
• Ход (рабочее движение) штока поршня: 320 мм
• Длина в состоянии покоя измеренная по осям отверстий: 600 мм.
• Внутренняя резьба для соединений: M22x1,5.

Рабочие параметры привода:

• Максимально допустимое рабочее давление: 240 бар
• Допустимая температура окружающей среды: от -40°C до +60°C
• Допустимая температура масла: от -15°C до +80°C
• Тип жидкости: гидравлическое масло на минеральной основе.

Таблица, показывающая изменение толкающей силы предлагаемого цилиндра в зависимости от изменения давления масла в гидросистеме (фото ):

Важно!!!

Наборы «Агрикола» разработаны таким образом, чтобы их можно было легко собрать самостоятельно. В целях сохранности товара при

транспортировке и ограничений, вытекающих из правил курьерских компаний, комплект отправляется в развинченном виде. В комплект входит

точная, графическая инструкция по сборке, а также список отдельных элементов, входящих в его состав.
