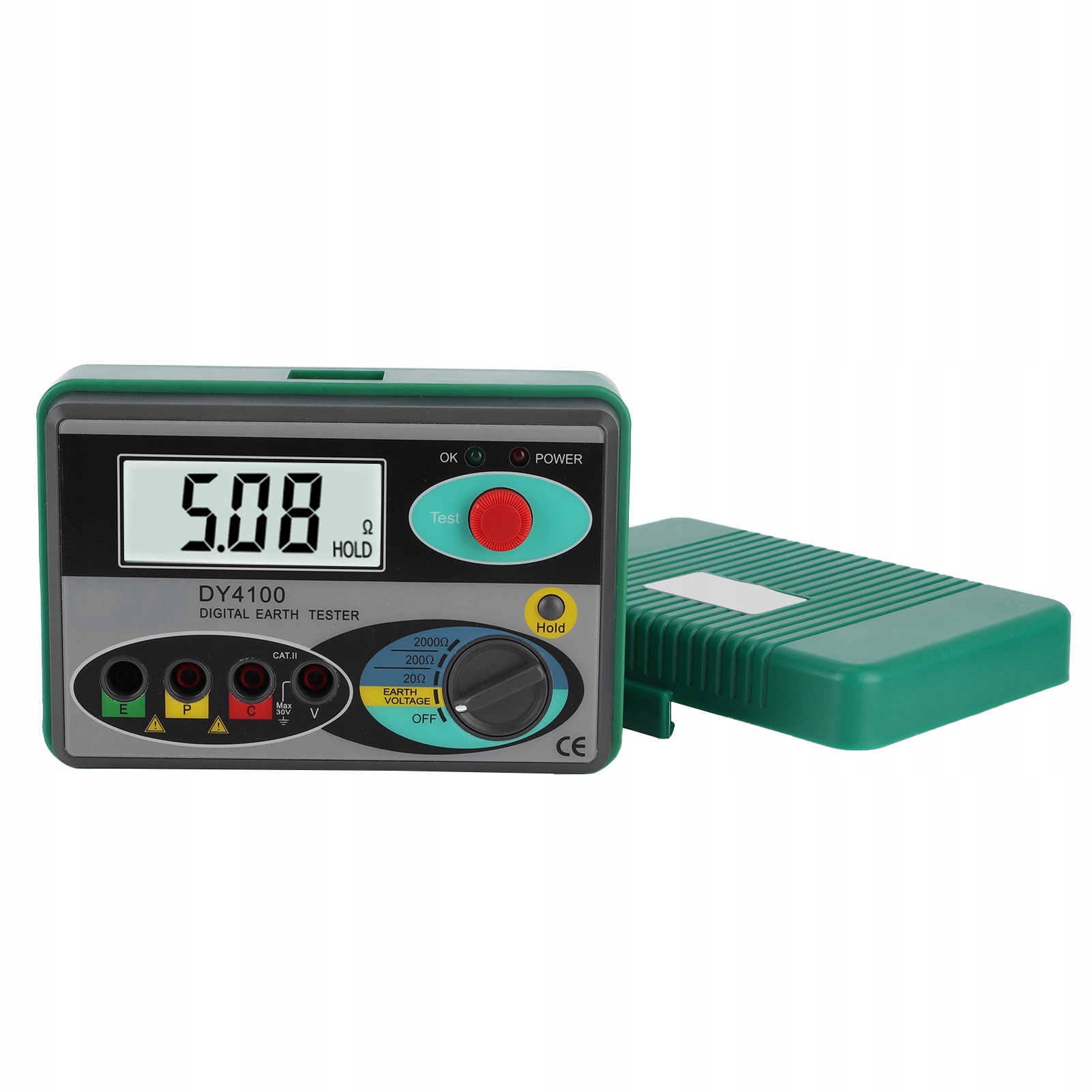

ЦИФРОВИЙ ТЕСТЕР ОПІРУ ВИСОКОТОЧНІ РК

Функция:

1. Способен проверять сопротивление заземления различных систем заземления, включая энергосистемы, электрооборудование, громоотводы, сопротивление проводников с низким сопротивлением, а также испытания переменного напряжения.

2. Более полные функции, более высокая точность, более удобное управление, более надежный и более подходящий для использования на открытом воздухе благодаря пыленепроницаемой и влагозащищенной конструкции.

3. Схема, структура и технология традиционного измерителя сопротивления заземления были улучшены, а новый дизайн одновременно красив и практичен.

4. Содержит тестовые провода и необходимые соответствующие аксессуары, которые обеспечивают удобство использования.

5. Цифровой ЖК-дисплей, защита от перенапряжения, сохранение данных, предупреждение о низком заряде батареи, защита от пыли и влаги на открытом воздухе.

Спецификация:

1. Диапазон измерения сопротивления заземления: 0–2000 Ом. 0/20/200/2000 Ом ± (2% + 3)

2. Диапазон измерения напряжения заземления: 0-30В (3%+5)

3. Зеленый светодиод указывает на нормальную работу.

4. 31/2-разрядный ЖК-дисплей для более непосредственного и удобного чтения.

5. Предупреждение о низком заряде батареи:

ЖК-дисплей указывает на отсутствие батареи 12 В.

Выкл. красный светодиод указывает на низкий уровень заряда батареи 1,5 В.

6 . Время реакции: Измерьте сопротивление заземления, примерно 5 секунд. Измерьте напряжение заземления в течение примерно 2 секунд.

7. выдерживаемое напряжение: 500 В переменного тока, 1 минута между цепью и внешним корпусом.

8. Защита от перегрузки: при напряжении заземления он может выдерживать напряжение 300 В переменного тока в течение 1 минуты.

при сопротивлении заземления он может выдерживать напряжение 200 В переменного тока в течение 10 секунд.

9. Рабочая среда:

Рабочая температура: относительная влажность 0℃-40℃

Спецификация:

• Тип изделия: измеритель сопротивления заземления
• Материал: пластик
• Размер хоста: прибл. 150 x 150 x 70 мм / 5,9 x 3,93 x 2,76 дюйма

Модель аккумулятора:

• Батарея 6 x 1,5 В ( R6AA)
• 1 аккумулятор 12 В (23 А)
• Батарея в комплект не входит

Особенности:

• Защита от высокого напряжения
• Удержание данных
• Предупреждение о низком заряде батареи
• Высокая точность
• Цифровой ЖК-дисплей
• Влагонепроницаемость для наружного применения.
• Разрешение: 0,01 Ом.
• Сохранение данных: да.
• Светодиодный индикатор работает: да.
• Функция отображение символов: да

Список упаковки:

• 1 детектор
• 1 руководство по эксплуатации
• 2 вспомогательных заземляющих стержня
• 1 шт.
• 2 шт. li> li>
• 2 x тестовая линия
• 1 x 15 м красная тестовая линия
• 1 x 10 м желтая тестовая линия
• 1 x 5 м тест зеленой линии
• 1 сумка для инструментов

Инструкции по эксплуатации:

а. Проверка напряжения аккумулятора

b. Проверка сопротивления 3-проводного заземления

Не прикасайтесь к измерительному проводу во избежание поражения электрическим током.

При проверке убедитесь, что вилка измерительного провода вставлена

осторожно. перед тестированием, так как неплотное соединение может привести к ошибке в результатах теста.

1) Проверка соединения проводов

Как показано на рисунке ниже, вспомогательный заземляющий стержень P1 и C1 должен быть заземлен. на расстоянии от 5 до 10 метров от испытуемого грунтового вещества; подключите зеленый провод к клемме E, желтый провод к клемме P и красный провод к клемме C

2) Проверьте источник питания и подключение проводов. Нажмите кнопку «Тест/Стоп», загорится индикатор POWER. не горит, это означает недостаточное напряжение батареи 1,5 В. Пожалуйста, замените ее.

Индикатор OK горит, указывая на то, что провод и клеммы E, C подключены нормально, а вспомогательное сопротивление заземления находится в пределах допустимого значения. допустимый диапазон. Если индикатор не загорается, проверьте провод, соединяющий клеммы E и C, или измените положение заземляющего стержня, или полейте землю, чтобы снизить сопротивление вспомогательного заземления до соответствующего уровня. Проверьте отсутствие обрыва пружинных клемм красного и зеленого проводов.

3) Измерение напряжения заземления

Установите переключатель диапазонов в положение напряжения заземления. Убедитесь, что значение напряжения соответствует менее 10 В, так как при измерении значения напряжения заземления может возникнуть ошибка, если значение напряжения превышает 10 В. В этот момент можно прервать подачу питания к проверяемому заземляющему электроду, чтобы снизить напряжение заземляющего электрода, а затем измерить значение

4) Измерение сопротивления заземления

Сначала нажмите кнопку «Тест/Стоп», начиная с 2000 года.

Если отображаемое значение слишком мало, переключитесь на 200/20 показанное здесь значение является проверенным значением сопротивления заземления.

Вспомогательное заземление

Значение сопротивления может быть слишком высоким, и при отображении значения может возникнуть ошибка. Убедитесь, что вспомогательные заземляющие шины P и C находятся во влажной земле, и убедитесь, что между соединительными частями имеется полный контакт.

Сделайте это. Простое измерение сопротивления заземления

Метод предназначен для мест, куда невозможно пробить вспомогательную заземляющую шину. Для замены вспомогательного заземляющего стержня P и C используйте заземляющий электрод с достаточно низким сопротивлением заземления, например металлическую водопроводную трубу, обычный заземляющий электрод коммерческой энергосистемы, заземление здания и т. д.

1 ) Проверка проводного соединения

Не используйте этот тестер для измерения напряжения источника питания.

2) Измерение напряжения заземления

Установите переключатель диапазона переключитесь на напряжение заземления.Убедитесь, что значение напряжения ниже 10 В, так как при измерении значения напряжения заземления может возникнуть ошибка, если значение напряжения превышает 10 В. В этот момент можно прервать подачу питания к проверяемому заземлителя, чтобы снизить напряжение заземлителя, а затем измерить значение.

3) Измерение сопротивления заземления

Сначала нажмите кнопку «Тест/Стоп», начиная с 2000 года. Если отображаемое значение слишком низкое, переключитесь на 200/20 для проверки, и показание будет проверенным значением сопротивления заземления.

RX = RE-re

Re: Сопротивление заземления общего электрода в коммерческой энергосистеме и т. д.

Re: Чтение значения сопротивления заземления прибора.
