Планшетный цифровой осциллограф TO1202C, 2x200 МГц, 1 Гвыб/с, Hantek

Портативный цифровой осциллограф Hantek TO1202C — это современный измерительный инструмент, отличающийся не только высоким качеством изготовления, но и богатым набором функций и возможностей измерений. Благодаря двум аналоговым каналам и полосе пропускания 200 МГц этот осциллограф способен точно анализировать даже самые сложные сигналы. Частота дискретизации до 1 Гвыб/с обеспечивает точное отображение формы сигнала, что позволяет быстро и эффективно проводить диагностику и отладку электронных систем. Встроенная функция цифрового мультиметра добавляет дополнительные функциональные возможности, позволяя пользователю выполнять измерения напряжения, тока и сопротивления без необходимости использования отдельного измерительного устройства. Портативная конструкция осциллографа позволяет легко транспортировать и использовать его даже в полевых условиях, обеспечивая мобильность там, где это необходимо. Настройка развертки времени от 2 нс/дел до 100 с/дел и регулировка базы напряжения от 2 мВ/дел до 10 В/дел дает пользователю широкий диапазон настройки параметров измерения в соответствии с потребностями конкретного приложения. Кроме того, встроенный фильтр нижних частот 20 МГц устраняет нежелательные помехи, улучшая качество измерений. Осциллограф TO1202C также предлагает несколько режимов сбора данных, включая нормальный, усредняющий и пиковый, что позволяет пользователю адаптировать метод измерения к характеристикам сигнала. Функции запуска, такие как автоматический, нормальный и одиночный, обеспечивают точную синхронизацию измерений, что важно при анализе динамических процессов.

Осциллографы Hantek TO1000, многофункциональный измерительный инструмент

Цифровой осциллограф, функциональный генератор сигналов и генератор сигналов произвольной формы (версия TO1000D), цифровой мультиметр, регистратор данных, частотомер, анализатор спектра БПФ. Все эти функции измерения включены в осциллографы серии TO1000.

Осциллографы Hantek TO1000 двух- или четырехканальные цифровые осциллографы с памятью

— полоса пропускания до 250 МГц, высокая частота дискретизации 1 Гвыб/с, большой объем памяти 8 МБ. Все это означает, что инструмент можно использовать в различных областях электроники, автоматизации и автомобилестроения

- широкий выбор режимов запуска, крутизны, наклона, ширины импульса, видео, тайм-аута и других.

— 42 автоматических измерения значений

Встроенный функциональный генератор (TO1000D)

- выходная частота 25 МГц, высокое разрешение 12 бит, высокая частота дискретизации 200 Мс/с

- широкий выбор генерируемых сигналов, поддержка AM/FM модуляции

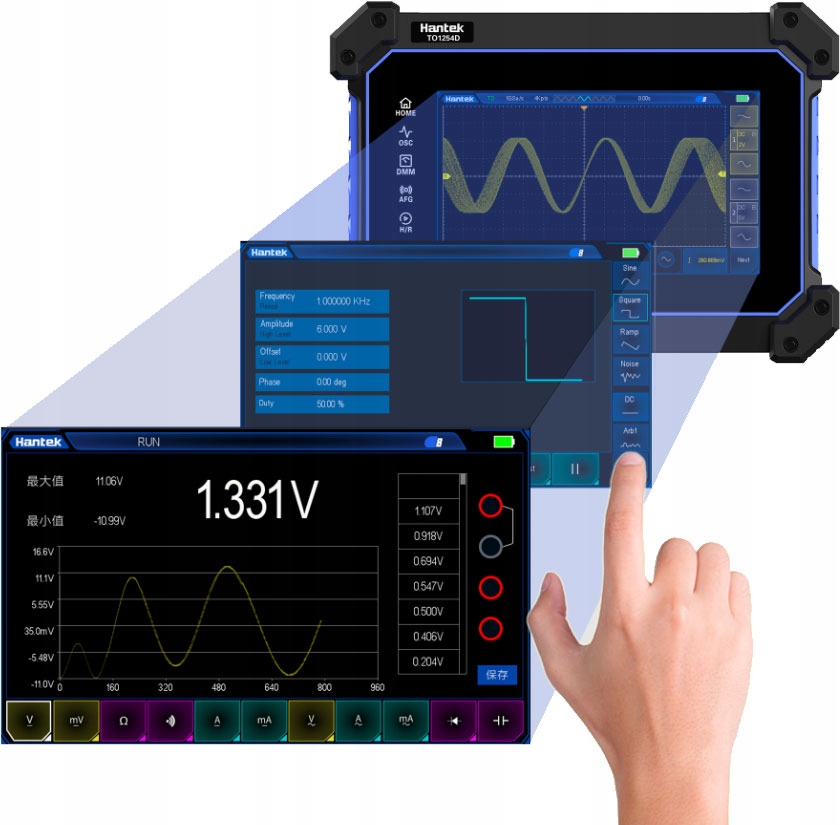

Функция цифрового мультиметра

- переменное и постоянное напряжение, ток, сопротивление, емкость, тестер диодов, измерение целостности

- мультиметр имеет собственную данные функции записи, которые могут отслеживать и записывать изменения напряжения, тока, сопротивления и других данных в течение длительного времени и генерировать график тенденций

Встроенная ручка для размещения устройства

Уникальная конструкция подставки позволяет размещать устройство и работать с ним. Он устойчив к падениям и сейсмичности, прочен и долговечен.

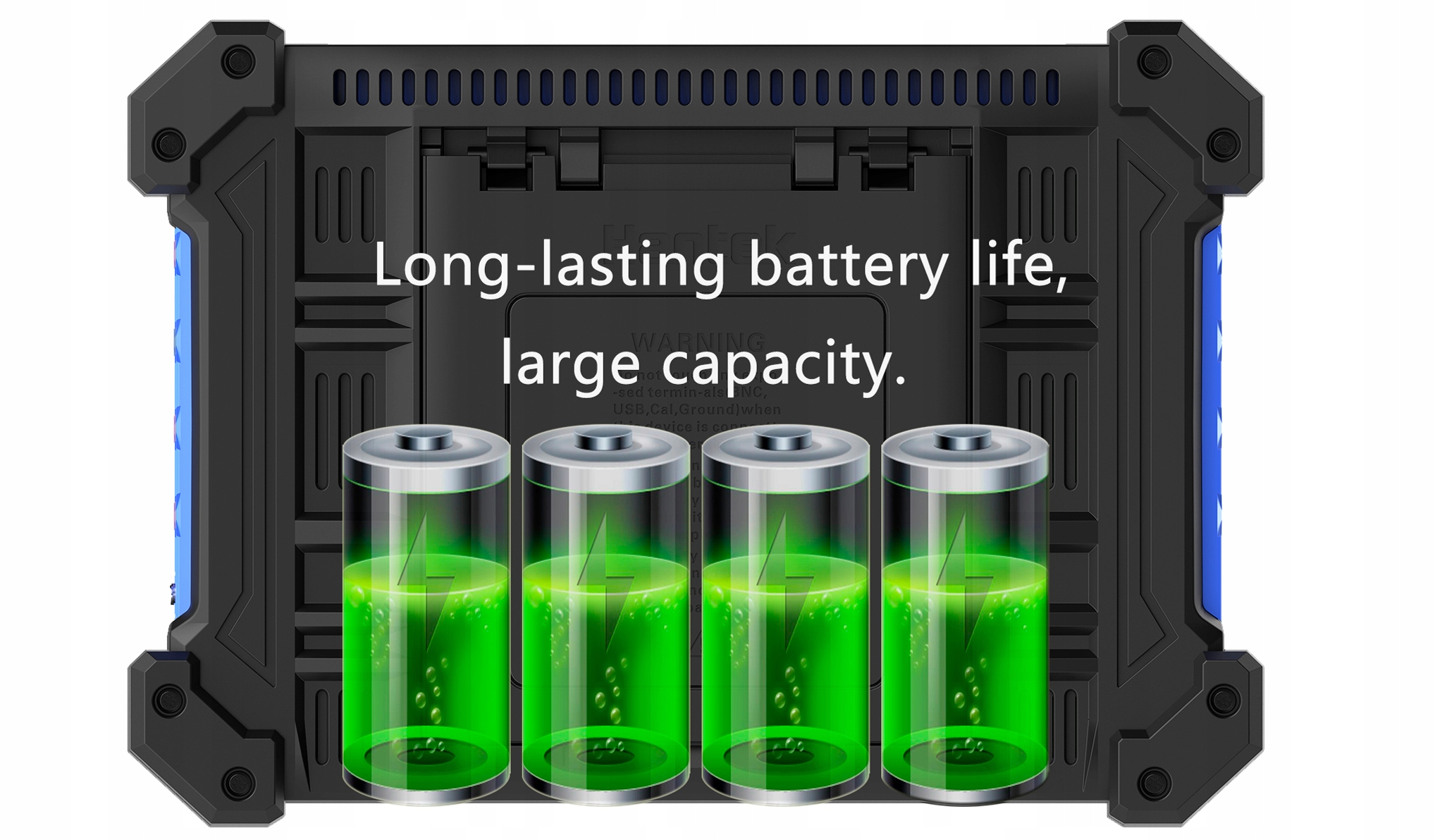

Большая емкость аккумулятора

Встроенная съемная литиевая батарея емкостью 10 000 мАч для длительной работы при полной зарядке.

Поддержка протоколов быстрой зарядки

Стандартное зарядное устройство для быстрой зарядки мощностью 18 Вт ускоряет процесс зарядки. Интерфейс Type C совместим с зарядными устройствами для мобильных устройств и аккумуляторами.

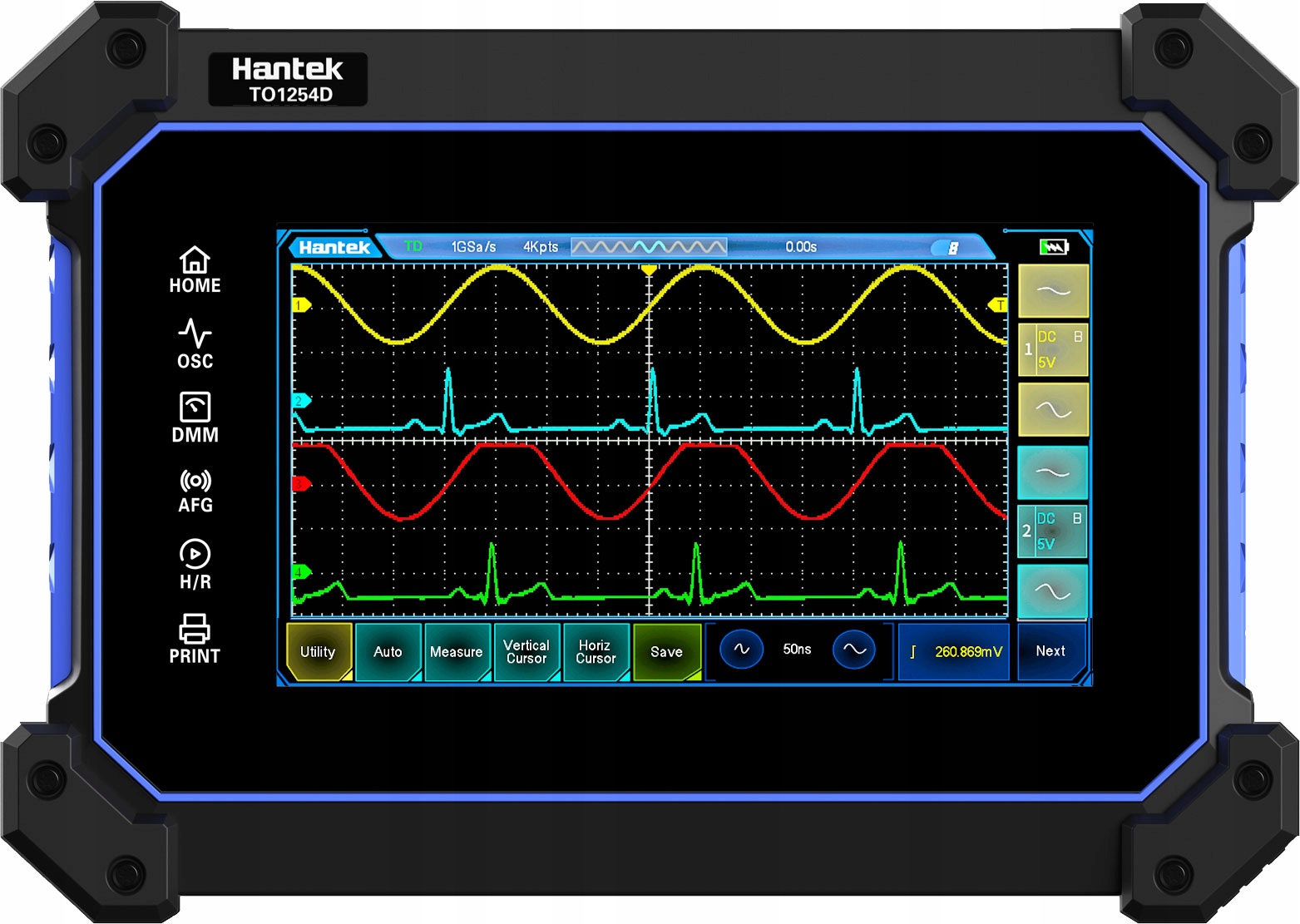

Встроенный большой и четкий 7-дюймовый сенсорный ЖК-дисплей с разрешением 800x480 пикселей обеспечивает комфортное и интуитивно понятное управление устройством. Кроме того, поддержка жестов позволяет быстро просматривать данные измерений и манипулировать ими. Осциллограф Hantek TO1202C — это комплексный измерительный инструмент, который благодаря своим расширенным функциям, точности и мобильности используется в различных областях, таких как электроника, автоматизация и автомобилестроение, позволяя пользователю быстро и эффективно диагностировать и анализировать электрические сигналы.

Сердечно приглашаем вас на нашу видеопрезентацию продукта: https://youtu.be/okW8fYw3ACo

Технические параметры

• производитель: Hantek
• модель: TO1202C
• цифровой осциллограф, осциллограф, планшетный осциллограф< /li>
• количество аналоговых каналов: 2
• пропускная способность: 200 МГц
• частота дискретизации: 1Гвыб. /s
• длина записи памяти: 8 Мб
• встроенная функция цифрового мультиметра
• ручной портативный осциллограф
• Регулировка временной развертки: 2 нс/дел – 100 с/дел с шагом 1 – 2 – 5
• 8-битный аналого-цифровой преобразователь
• Регулировка временной развертки: 2 мВ/дел - 10В/дз.
• Разрешение по вертикали 8 бит.

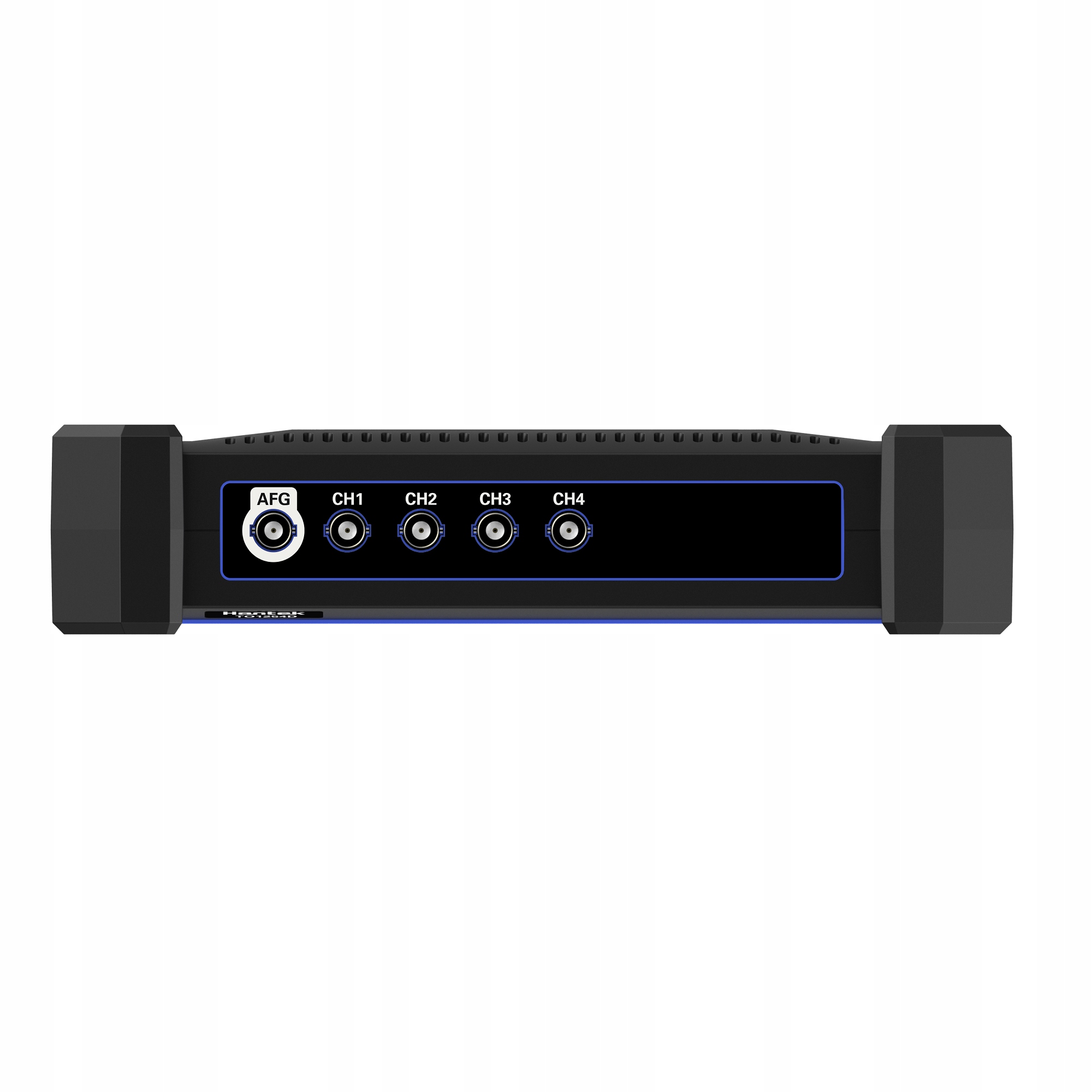

• Разъем BNC для подключения измеряемого сигнала.
• Встроенный фильтр нижних частот 20 МГц.
• >режимы сбора данных: нормальный, усреднение, пик, высокое разрешение
• интерполяция сигналов sin(x)/x
• режимы запуска: автоматический, нормальный, одиночный
• функция автонастройки
• b>
• множественные функции триггера: фронт, импульс, видео, наклон, тайм-аут
• выбор связи: постоянный/переменный ток/земля
• входное сопротивление: 1 МОм
• li>

• максимальное входное напряжение: 300 В (1:10)
• уровень защиты: CATII 300 В
• курсорное измерение
• автоматическое измерение 43 значения
• математические функции: +,-,*,/, БПФ
• БПФ по 1024 точкам
• сохранение во внутреннюю память - самописец , регистратор сигналов
• сохранение снимков экрана, эталонных сигналов, CSV, двоичный файл, настройки
• сохранение во внешнюю память: снимки экрана, эталонные сигналы, CSV, двоичный формат, настройки
>
• встроенный цифровой мультиметр
• встроенный большой четкий сенсорный ЖК-дисплей
• 7-дюймовый TFT ЖК-дисплей с разрешением 800x480 пикселей
• дисплей поддерживает жесты
• тип отображения формы сигнала: точки, векторы
• регулировка яркости света
• форма сигнала регулировка яркости
• регулировка яркости сетки
• спящий режим настраивается и может быть отключен
• интерфейсы: USB-хост, USB-устройство
• USB- Разъем C для зарядки
• Разъем BNC для выхода генератора (касается версий со встроенным генератором)
• Напряжение питания: 5В/3А, 9В/2А, 12В/1,5А< /li>
• режим поддержки быстрой зарядки
• встроенный аккумулятор в комплекте: 3,7 В, 2600 мАч x 4 шт.
• рабочая температура: 0° C – 60°C
• размеры: 248 x 176 x 54 мм
• вес: 1,2 кг

Более подробную техническую информацию можно найти в загружаемом файле внизу аукциона!

Примеры применения

Электроника

- диагностика электронных систем: анализ сигналов, идентификация помех, измерения характеристик

- тестирование и отладка печатных схем: обнаружение неисправностей, оценка корректности работы компонентов

- проектирование и проверка цифровых и аналоговых схем: наблюдение форм сигналов, оценка поведения сигналов при манипуляциях

Автоматизация

- мониторинг сигналов управления: анализ динамики, выявление проблем в системах управления

- диагностика и обслуживание промышленных машин: обследование датчиков сигналов, анализ работоспособности и стабильности устройств

Автомобилестроение

- диагностика электросистем автомобиля: проверка сигналов датчиков, проверка работы систем зажигания, мониторинг параметры двигателя

- тестирование и регулировка систем управления автомобилем: анализ сигналов ABS, ESP, систем безопасности

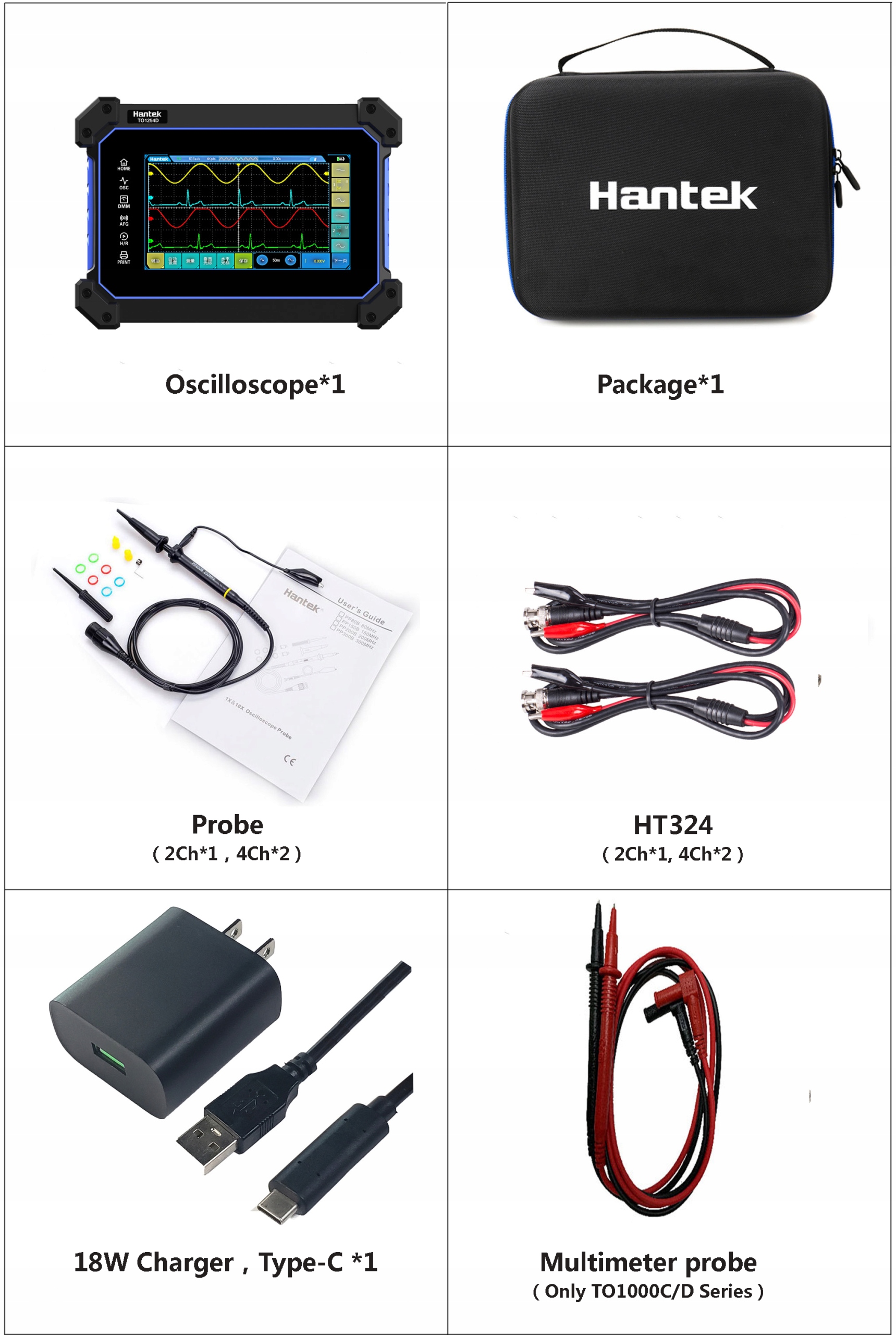

В комплект входят

- 1 цифровой осциллограф TO1202C

- 1 сумка, футляр для осциллографа и аксессуары

- 1 щуп с делителем 1: 1/1:10

- 1 щуп BNC - крокодил

- 1 измерительные провода для измерителя

- 1 адаптер, зарядное устройство

- 1 адаптер, зарядное устройство

p>

p>

- 1 кабель USB-C для зарядки и связи с компьютером
