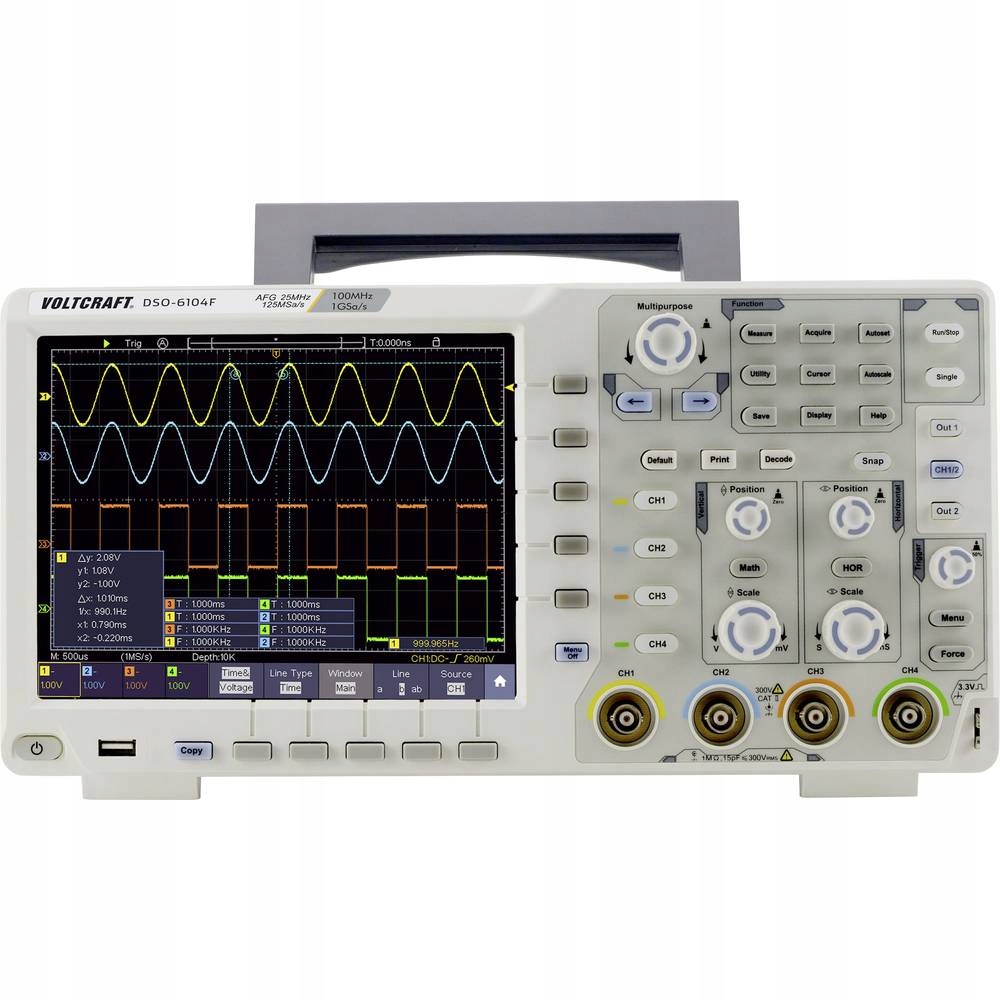

Цифровой осциллограф VOLTCRAFT DSO-6104F, 100 МГц, 1 Гвыб/с

Производитель: VOLTCRAFT / Номер продукта: 1673264 / Вес продукта: 2674г / EAN: 4053199535606

Цифровой осциллограф идеально подходит для измерений в лаборатории, конструкторских отделах или для выполнения сервисных задач. Настройки можно производить как обычно с помощью циферблата или непосредственно на экране. Панорамирование и масштабирование так же интуитивно понятно, как на смартфоне или планшете. Просмотр цветовой температуры. При изменении частот повторяющиеся сигналы отображаются в виде их частоты в цветах радуги. Декодирование шины. Могут быть декодированы сигналы SPI, I²C, RS232 и CAN. Декодированные значения могут отображаться в двоичном, десятичном, шестнадцатеричном формате или формате ASCII и обновляться в таблицах событий. Значения декодированных сигналов CAN-шины отображаются цветом. Это облегчает различение данных, кода длины данных и кадров друг от друга. Контрольная сумма CAN-шины также меняет цвет при возникновении ошибок. Документирование данных и дальнейшая обработка. Все результаты измерений и содержимое экрана можно передать через USB или сеть на компьютер и сохранить для целей документирования. При сохранении на USB-накопитель имя файла можно легко ввести на сенсорном экране. Генератор функций с сенсорным управлением Функциональным генератором 25 МГц можно управлять с помощью сенсорной панели или традиционно с помощью кнопок. Вы можете вспомнить синусоидальные, прямоугольные, линейно-линейные и импульсные сигналы. Следующие 46 произвольных сигналов, включая экспоненциальную функцию, синусоидальную функцию, лестницу и шум, предопределены. Вы можете хранить свои собственные произвольные формы. Функция клонирования Сигналы на входе осциллографа можно клонировать в генератор функций. Выбор клена, подлежащего обрезке, удобно осуществлять с помощью сенсорного экрана. Готовность к работе от аккумулятора Благодаря дополнительному литий-ионному аккумулятору спектр применения значительно расширяется. Осциллограф с дополнительной батареей также интуитивно понятен в использовании и обеспечивает 3 часа непрерывной работы без дополнительного питания. Режим работы от батареи также полезен в лаборатории для отключения потенциала питания.

Технические данные:

• Частота дискретизации на канал: 1 Гвыб/с
• Дополнительные технические данные: Математические функции: + - * / FFT Intg Определяется пользователем
• Частота обновления: 45 000 осциллограмм/с
• Скорость нарастания 3,5 нс
• Функция декодирования шины для SPI, I²C, RS232, CAN
• Слот для дополнительной батареи
• Функциональный генератор: 25 МГц, 125 Мвыборок/с, вертикальное разрешение 14 бит
• Формы сигналов: синусоидальные, прямоугольные, пилообразные, импульсные
• li>
• Произвольные функции: показательная функция, Sin(x)/x, лестница, шум
• Длина изделия: 90 мм
• Глубина памяти на канал: 40000 кпт
>
• Количество каналов: 4-канальный
• Входное сопротивление: 1 МОм
• Компонентный интерфейс: USB
• Калибровка: заводская (без сертификата)
• li >
• Категория измерения: CAT II
• Максимальное количество аналоговых входов: 4
• Вертикальное отклонение: 1 мВ/дел – 10 В/дел
• Частотная характеристика: 100 МГц
• Измерение: Мультитач 800 x 600 пикселей
• Входное соединение: DC / AC / GND
• Разрешение (методика измерения): 8 бит < /li >
• Характеристики осциллографа: цифровой (DSO), генератор функций
• Характеристики дисплея: ЖК / 800 x 600 пикселей
• Ширина изделия: 340 мм
• > Вес: 2674 г
• Размер экрана: 20,32 см (8 дюймов)
• Высота изделия: 178 мм
• Диапазон входного напряжения: 1 МОм = 400 В среднеквадратичного значения < /li>
• Диапазон развертки: 2 нс/дел – 1000 с/дел
• Источник питания: 100–240 В переменного тока, 50/60 Гц, CAT II

Комплект поставки:

• Цифровой осциллограф с памятью, 4 измерительные головки, регулировка щупа, блок питания, USB-кабель, BNC-кабель 1 м, компакт-диск с программным обеспечением с полными инструкциями на английском языке, Краткое руководство
