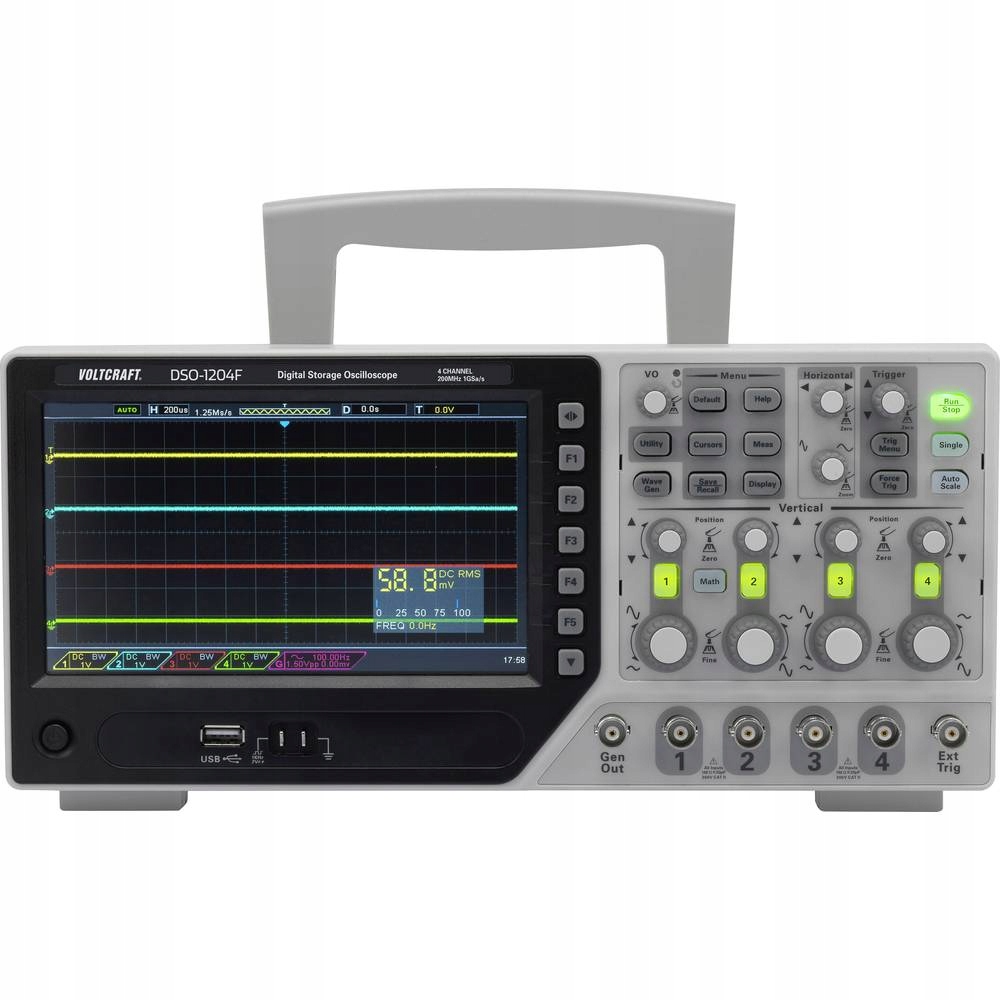

Цифровой осциллограф VOLTCRAFT DSO-1204F, 200 МГц, 1 Гвыб/с

Производитель: VOLTCRAFT / Номер продукта: 1562815 / Вес продукта: 2,8 кг / EAN: 4016139200040

Стандартная модель в области цифровых осциллографов с памятью. Устройство имеет 4 канала с пропускной способностью реального времени и максимальной частотой дискретизации. Глубина памяти составляет , а при использовании только одного канала имеем до . Цветной дисплей с диагональю 17,7 см (7) и разрешением 800 x 480 пикселей обеспечивает очень хорошую читаемость. В сочетании с USB-хостом для сохранения данных на цифровой осциллограф он станет очень универсальным устройством по низкой цене. Функции автоматического измерения, БПФ, широкие возможности запуска, порт USB, многоязычное меню справки и стандартное программное обеспечение, входящее в комплект, дополняют функции этого удобного осциллографа. Встроенный функциональный генератор Благодаря встроенному в осциллограф функциональному генератору никаких дополнительных устройств не требуется. Сигналы можно подавать в тестируемую схему и сразу же просматривать их с помощью осциллографа. Генератор функций может включать в себя такие формы сигналов, как синусоидальный (до 25 МГц), прямоугольный (до 10 МГц), линейный (до 1 МГц), EXP (увеличение/уменьшение до 5 МГц). После стандартной заводской калибровки: Калибровка выполняется на заводе в рамках контроля качества в процессе производства измерительного прибора. Этого достаточно для общих измерений и гарантирует соответствие допускам, указанным в технических данных. Технические данные включены в руководство пользователя. Сертификат не выдается в бумажном варианте.

Технические данные:

• Частота дискретизации на канал: 1 Гвыб/с
• Длина изделия: 313 мм
• Глубина памяти на канал: 64 килобайта
• Количество каналов: 4 канала
• Входное сопротивление: 1 МОм
• Компонентный интерфейс: гнездовой разъем USB-A 2.0 , гнездовой разъем USB-B 2.0
• Калибровка: заводская (без сертификата)
• Категория измерения: CAT II 300 В
• Максимальное количество аналоговых входов: 4 < /li >
• Вертикальное отклонение: 500 мкВ – 10 В/диВ
• Частотная характеристика: 200 МГц
• Измерение: цветной TFT-экран
• Входное соединение: AC/DC/GND
• Разрешение (метод измерения): 8 бит
• Характеристики осциллографа: цифровой (DSO), генератор функций
• Характеристики дисплея: 800 x 480 пикселей
• Ширина изделия: 108 мм
• Вес: 2,8 кг
• Размер экрана: 17,7 см (7 дюймов)
• Высота изделия: 142 мм
• Диапазон входного напряжения: от 500 мкВ/дел до 10 В/дел
• Диапазон временной развертки: 2 нс-100 С/дел
• Источник питания: 100- 240 В среднеквадратичного значения, от 45 до 440 Гц, В/переменный ток.

Комплект поставки:

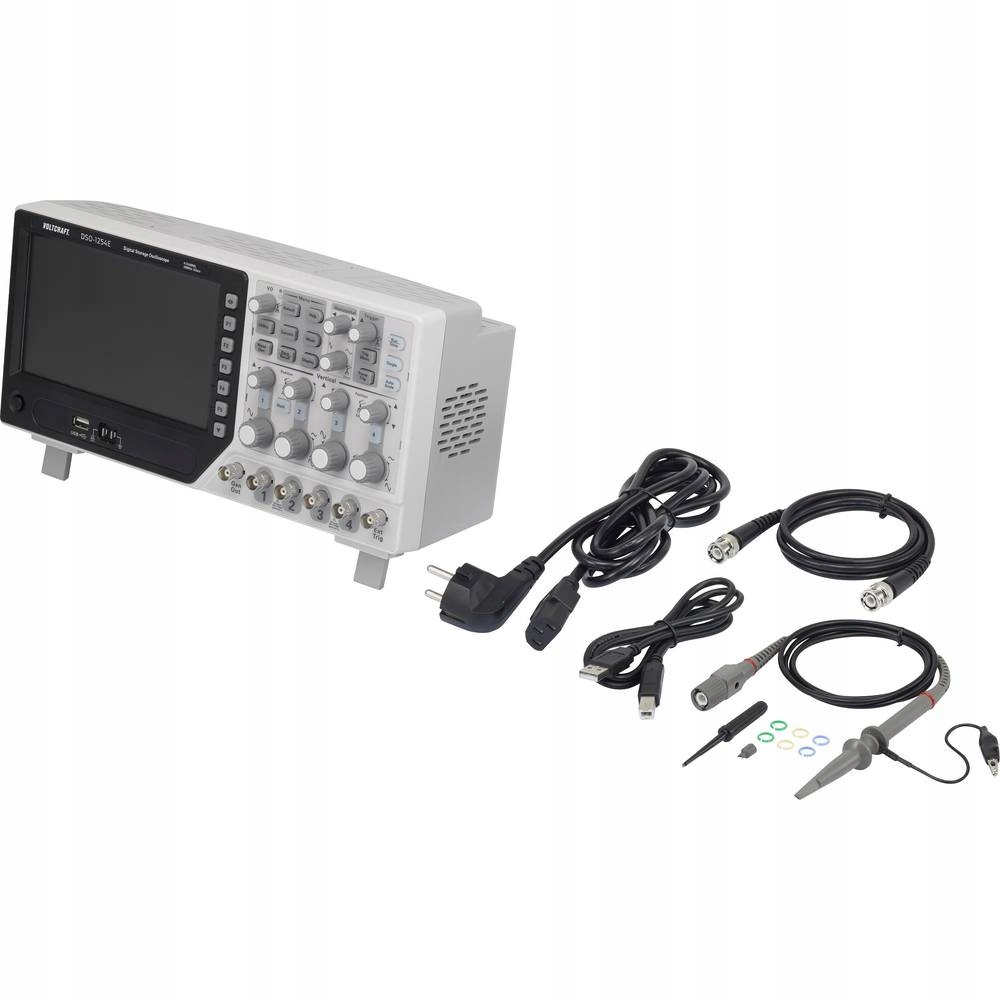

• Цифровой осциллограф с памятью, Измерение с 4 головками, USB-кабель, сетевой кабель, кабель BNC, компакт-диск с программным обеспечением и полными инструкциями на английском языке, краткое руководство.
