Цифровой осциллограф UTD1025DL, 25 МГц и функция мультиметра Uni-T

Uni-T UTD1025DL — это усовершенствованный осциллограф, также известный как осциллограф, сочетающий в себе высокое качество изготовления Uni-T с богатой функциональностью и практичным дизайном. Эта модель является идеальным инструментом для профессионалов, занимающихся электроникой, диагностикой электрических систем, а также для энтузиастов, ценящих точность и эффективность. Осциллограф UTD1025DL оснащен разъемом мини-USB, обеспечивающим как связь, так и зарядку устройства. Благодаря встроенному аккумулятору емкостью 3600 мАч пользователь получает мобильность и независимость от внешнего источника питания. ЖК-дисплей TFT с разрешением 320 x 240 пикселей обеспечивает четкое и четкое изображение, а цветной экран с черной подсветкой улучшает читаемость даже в сложных условиях освещения. Длительное использование осциллографа возможно благодаря 6 часам непрерывной работы после полной зарядки. Кроме того, существует возможность питания устройства напряжением 9 В/2 А без использования аккумулятора, что обеспечивает гибкость использования в различных условиях эксплуатации. UTD1025DL с компактным весом 0,9 кг и размерами 199 x 118 x 49 мм представляет собой портативный и простой в использовании диагностический инструмент.

Осциллограф имеет 2 аналоговых канала, что позволяет контролировать два сигнала одновременно. Частота выборки 250 Мвыб/с, время нарастания менее 7 нс и длина записи в памяти 12 тыс. точек гарантируют точные и достоверные измерения сигнала. Регулируемая чувствительность по напряжению от 5 мВ/дел до 20 В/дел и регулировка временной развертки от 10 нс/дел до 50 с/дел позволяют адаптировать его к различным приложениям. Дополнительные функции, такие как возможность сохранения настроек, форм сигналов и снимков экрана, различные типы запуска (по фронту, импульсу, видео, наклону), функция записи, автоматическое измерение 22 параметров, запись и вызов сигналов, функция быстрого создания снимков экрана, функция масштабирования и функция автонастройки. , сделает работу с осциллографом еще более эффективной и интуитивно понятной. Мультиметр осциллографа UTD1025DL обеспечивает максимальное показание 3999, что позволяет точно измерять постоянное и переменное напряжение, постоянный и переменный ток, сопротивление и емкость. Сочетание этих функций в одном устройстве делает UTD1025DL комплексным диагностическим инструментом, предоставляющим пользователю широкие возможности измерений.

Технические параметры

• производитель: Uni-T
• модель: UTD1025DL
• разъем для связи и зарядки: mini USB

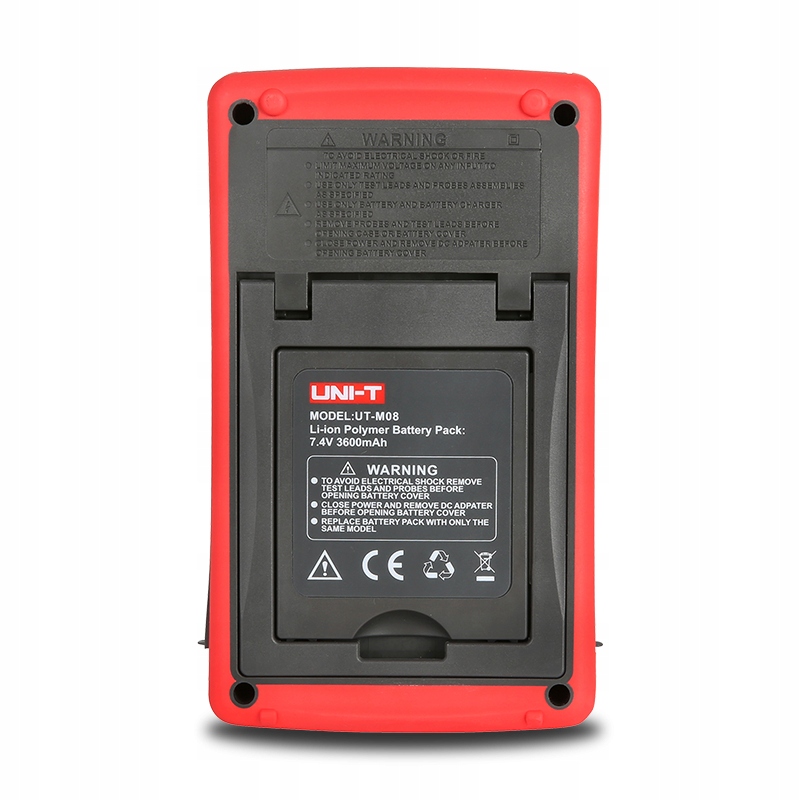

• встроенный аккумулятор 7,4 В 3600 мАч
• 3,5-дюймовый TFT ЖК-дисплей с разрешением: 320 x 240 пикселей
• 6 часов непрерывной работы при полной зарядке < /li>
• цветной ЖК-дисплей с черной подсветкой
• может питаться от сети 9В/2А без аккумулятора
• вес: 0,9 кг
• габариты: 199 х 118 х 49 мм
• ► технические параметры осциллографа
• количество аналоговых каналов: 2
• частота дискретизации: 250МСа/с/ li>
• Пропускная способность: 25МГц

• время нарастания: <7нс
• длина записи в памяти: 12 тыс. точек
• регулировка чувствительности по напряжению: 5мВ/дел ~ 20В/дел< /li>
• регулировка временной развертки: 5 нс/дел ~ 50 с/дел.
• возможность сохранения настроек, осциллограмм и скриншота.
• типы запуска: фронт, импульс, видео, наклон< /li>
• функция записи
• автоматическое измерение 22 параметров
• запись и вызов формы сигнала
• функция быстрого снимка экрана
• функция масштабирования
• Функция автонастройки
• ► технические параметры мультиметра
• максимальное показание: 3999
• Измерение напряжения постоянного тока: 400мВ/4В/40В/ 400 В
• Измерение напряжения переменного тока: 400 мВ/4 В/40 В/400 В
• Измерение постоянного тока: 400 мкА/4000 мкА/40 мА/400 мА/4 А
• Измерение переменного тока: 400 мкА/4000 мкА/40 мА/400 мА/4 А
• измерение сопротивления: 400 Ом/4 кОм/40 кОм/400 кОм/4 МОм/40 МОм
• измерение емкости: 51,2 нФ/512 нФ/5,12 мкФ/51, 2 мкФ/100 мкФ

В комплект входят

- 1 цифровой осциллограф UTD1025DL с функцией измерителя

- 2 щупа с делителем UT-H03 60 МГц

- 1 UT - Преобразователь напряжения/тока M10 1В/40мА/400мА

- 1 преобразователь напряжения/тока UT-M04 1В/4А/6А

- 1 кабель USB-miniUSB UT-D17

- 1 блок питания

- 1 измерительные провода (черный + красный)

- 1 футляр для осциллографа
