Цифровой осциллограф SDS2102X Plus, 2x100 МГц

Цифровой осциллограф SIGLENT SDS2102X Plus — это устройство новой серии SDS2000X Plus. Устройство имеет 2 независимых канала с полосой пропускания 100 МГц для каждого канала. Частота дискретизации до 2 Гвыб/с и длина записи в памяти 200 млн точек. Отличительной особенностью среди других моделей является скорость регистрации сигналов до 120 000 осциллограмм/с в обычном режиме и до 500 000 осциллограмм/с в последовательном режиме. Осциллограф также имеет возможность декодирования наиболее популярных шин, таких как: I2C, SPI, UART, CAN, LIN. Большой дисплей с диагональю более 10 дюймов и современной технологией отображения сигналов серии Super Phosphor (SPO), то есть осциллограф с суперлюминофором (цифровым). Интуитивное управление устройством, которое помимо большого количества функций, расположенных под одной кнопкой на панели, имеет сенсорный тап, позволяющий устанавливать и изменять отображаемые формы сигналов. Высокое разрешение дисплея 1024х600 пикселей делает работу с устройством очень приятной. Устройство поддерживает 256-ступенчатую градацию интенсивности и режим цветного отображения. Осциллограф позволяет сохранять историю сигналов объемом до 90 000 кадров, что позволяет лучше анализировать сопоставимые сигналы. Дополнительные функции осциллографа включают: поиск, навигацию, маскирование, тестирование, график Боде, анализ мощности.

2-канальный осциллограф Siglent SDS2102X Plus, 100 МГц, 2 Гвыб/с, представляет собой третье поколение осциллографов серии 2000. Через пять лет после того, как компания Siglent представила весьма успешный SDS2000X. Siglent продолжает учитывать отзывы клиентов и теперь представляет серию SDS2000X Plus. Созданный, чтобы впечатлять, X Plus имеет многофункциональную стандартную конфигурацию и опции, которые делают его мощным и гибким инструментом для всех лабораторных задач общего назначения.

технические данные:

• производитель: SIGLENT
• модель: SDS2102X Plus
• количество каналов: 2< /li>
• li>
• Пропускная способность: 100 МГц
• Частота дискретизации: 2 Гвыб/с
• Длина записи в памяти: 200 Мбит/с
• Сенсорный экран
• li>
• дисплей с разрешением 1024 x 600 пикселей.
• Скорость записи сигналов:

  ► до 120 000 осциллограмм/с (обычный режим)

  ► до 500 000. wfm/s (последовательный режим)

• интеллектуальный цифровой запуск: фронт, наклон, импульс, окно, короткий интервал, интервал, выпадение, шаблон, видео, соответствующая
• последовательная шина запуск и декодирование: I2C, SPI, UART, CAN, LIN (стандартно), CANFD (опционально*), Flexray (опционально*), I2S (опционально*), MIL-STD-1553B (опционально*)
• дисплей: 10,1-дюймовый жидкокристаллический TFT-экран с суперлюминофором
• емкостный сенсорный экран
• разрешение экрана: 1024 x 600 пикселей
• технология SPO последнего поколения
• поддерживает 256 режимов постепенной градации интенсивности и цветового отображения.
• 10 типов горячих клавиш.
• сегментный режим (последовательность), делит максимальную длину записи на несколько сегментов (до 90 000). , в соответствии с определяемыми пользователем условиями запуска, с очень небольшим сегментом времени простоя для записи
• квалифицирующего события.
• история записи формы сигнала (история), максимальная длина записываемой формы сигнала составляет 90 000 кадров.
• низкий фоновый шум при масштабах напряжения от 0,5 мВ/дел до 10 В/дел.
• автоматическое измерение 50 параметров, поддержка статистики на основе гистограммы, измерение стробов, эталонное измерение< /li>
• математические функции (2 МБПФ, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, квадратный корень)
• цифровой вольтметр
• гистограмма сигнала
• дополнительные функции: поиск, навигация, маскирование, тест, график Боде, анализ мощности
• USB-интерфейс (история), USB-устройство (USBTMC), LAN (VX_-11, telnet, сетевой разъем)< /li>
• выход «прошел/не прошел»
• разъем внешнего триггера
• возможность управления осциллографом с помощью веб-браузера из специального приложения
• поддержка SCPI команды дистанционного управления
• количество делений по вертикали: 8
• регулировка чувствительности по напряжению: 0,5мВ — 10В
• режим отображения: Y-T, X-Y, Roll
• Рабочая температура: 10–40 °C.
• Рабочая влажность: 85 % относительной влажности.
• Электропитание: 100–240 В переменного тока, 50/60 Гц.
• Размеры: 370 x 144 x 231 мм
• вес 4 кг

Отличное удобство использования

Дисплей 10,1 дюйма с разрешением 1024x600.

Емкостный сенсорный экран, поддерживает мультитач-жесты, следы можно эффективно перелистывать или масштабируйте одним касанием пальца.

Встроенный веб-сервер позволяет удаленно управлять через порт LAN с помощью веб-браузера.

Поддержка внешней мыши и клавиатуры

План Боде

SDS2000X Plus может управлять встроенным генератором сигналов или любым автономным устройством SIGLENT SDG для сканирования амплитудной и фазовой характеристики на частоте пассивного или активного схемы. Данные представлены в виде графика Боде. Это позволяет заменить дорогие сетевые анализаторы менее требовательными приложениями.

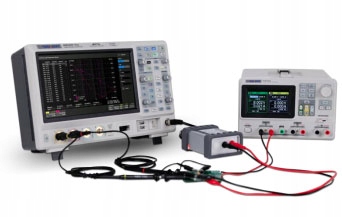

Анализ мощности

Опция «Анализ мощности» предоставляет полный набор измерений и анализа мощности, тем самым повышая эффективность

измерений в импульсных источниках питания. и

Встроенные декодеры последовательной шины

Благодаря функциям декодирования сигналов и запуска последовательных протоколов Siglent SDS2102XPLUS события можно легко изолировать и анализировать. Детали декодирования отображаются непосредственно на форме сигнала с помощью интуитивно понятного цветного наложения.

В комплект входят:

• Цифровой осциллограф SDS2102X Plus
• Пробник PP215 200 МГц — 2 шт.
• Гарантийный талон
• шнур питания
• USB-кабель
• краткое руководство
• программное обеспечение для загрузки с сайта производителя:

  https://www . siglent.eu/Загрузки
