Цифровий осцилограф SDS5034X 4x350MHz 5GSa/s

Цифровой осциллограф SDS5034X, 4x350 МГц, 5 Гвыб/с

Четырехканальный осциллограф Siglent SDS5034X, частота 350 МГц и преобразователь 5 Гвыб/с. Новые суперфосфорные осциллографы серии SPO Siglent SDS5000X имеют максимальную частоту дискретизации 5 Гвыб/с и стандартную длину записи 250 Мт. Доступ к наиболее часто используемым функциям осуществляется с помощью удобной кнопки. В серии SDS5000X используется технология SPO нового поколения. Благодаря превосходной точности сигнала фоновый шум ниже, чем у аналогичных продуктов в отрасли. Минимальный диапазон чувствительности вертикального входа составляет 500 мкВ/деление. Инновационная цифровая система запуска с высокой чувствительностью и низким джиттером, а также скоростью захвата сигналов 480 000 кадров/с (последовательный режим). SDS5034X также использует функцию отображения 256-уровневой градации и режим отображения цветовой температуры, которого нет в других моделях этого класса. Чтобы сделать ваше устройство более простым в использовании, доступ к наиболее часто используемым функциям обеспечен благодаря удобному дизайну передней панели.

Новейшие осциллографы SIGLENT поддерживают несколько режимов запуска, включая запуск по последовательной шине. Декодирование последовательной шины: I2C, SPI, UART, CAN, LIN и другие. Модели SDS5000X также имеют функцию истории сигналов и последовательный запуск, что обеспечивает расширенную запись и анализ сигналов. Еще одним дополнением является новая функция анализа БПФ 2 Мпц, которая обеспечивает SDS5000X очень высокое частотное разрешение при наблюдении спектра сигнала. Новый цифровой дизайн также включает в себя аппаратный сопроцессор, который обеспечивает быстрые и точные измерения без замедления сбора данных и реакции передней панели. Большой дисплей с диагональю более 10 дюймов и разрешением 1024 x 600 пикселей делает использование осциллографа очень приятным. Кроме того, осциллограф оснащен емкостным сенсорным экраном, упрощающим работу с устройством.

Технические данные:

• производитель: SIGLENT
• модель: SDS5034X
• количество каналов: 4
• пропускная способность: 350 МГц
• дискретизация: 5GSa/s
• длина записи в памяти: 250 Мпкт
• скорость записи сигналов:

  ▶ до 110 000 осциллограмм/с (нормальный режим)

  ▶ до 480 000 осциллограмм/с (последовательный режим)

• интеллектуальный цифровой запуск: по фронту, наклону, импульс, окно, рант, интервал, выпадение, шаблон, видео, квалифицированный
• запуск и декодирование последовательной шины:

  ▶ I2C, SPI, UART, CAN, LIN (стандарт)

  ▶ CANFD, Flexray, I2S, MIL-STD-1553B (опция)

• Дисплей осциллографа:

  ▶ Цветной ЖК-экран TFT

  ▶ диагональ 10,1 дюйма

  ▶ емкостный сенсорный экран

  ▶ разрешение экрана: 1024 x 600 пикселей

  ▶ последнее поколение технологии SPO

  ▶ поддерживает 256-ступенчатую градацию интенсивности и режимы цветового отображения

• 10 типов горячих клавиш
• режим сегментирования, делит максимальную длину записи на несколько сегментов (до 100 000) в соответствии с определяемыми пользователем условиями запуска с очень небольшим сегментом мертвого времени для записи квалифицирующего события .
• история записи сигналов, максимальная длина записываемого сигнала — 100 000 кадров.
• низкий фоновый шум, диапазон напряжения от 500 мкВ/дел до 10 В/дел.
• li>
• автоматическое измерение 39 параметров,
• поддержка статистики на основе гистограммы, стробных измерений, эталонных измерений
• математических функций

  (2 Мп БПФ, сложение, вычитание, умножение , деление, интегрирование, дифференцирование, квадратный корень,

• цифровой вольтметр
• гистограмма формы сигнала
• USB-интерфейс (hist), USB-устройство (USBTMC) , LAN (VX_-11, telnet, сетевая розетка)
• выход «годен/не годен»
• внешний триггерный разъем (триггер)
• вход/выход 10 МГц
• Выход VGA
• возможность управления осциллографом с помощью веб-браузера из специального приложения
• поддержка команд дистанционного управления SCPI
• количество делений по вертикали : 8
• li>
• регулировка чувствительности по напряжению: 500 мкВ – 10 В
• режим отображения: Y-T, X-Y, Roll
• рабочая температура: 10 – 40 ° C
• работа при влажности: 85 % относительной влажности.
• Электропитание: 100–240 В переменного тока, 50/60 Гц.
• Размеры: 370 x 144 x 231 мм.
• вес 4 кг
• возможность подключения дополнительного функционального генератора AWG (опция*)

  максимальная частота генератора: 25 МГц

  частота дискретизации генератора: 125 Мвыб/с

  частотное разрешение: 1 мкГц

  генерируемые сигналы: синусоидальная, прямоугольная, трапецеидальная, импульсная, постоянный ток, шум, 45 сигналов произвольной формы

  генератор произвольной формы

  * осциллограф не имеет физически встроенного генератора. Для осциллографа требуется модуль генератора сигналов произвольной формы, доступный только в 4-канальной версии осциллографа. Помимо генератора необходимо приобрести программную разблокировку для осциллографа.

Несколько типов запуска

SDS5000X поддерживает до 11 интеллектуальных типов запуска, которые быстро запускают сигналы с различными характеристиками. Например, с помощью триггера Runt можно быстро запустить сигнал Runt с заданной амплитудой.

Для специальных сигналов, использующих традиционные типы триггера, может потребоваться шаг настройки примерно в 20 шагов. По этой причине в SDS5000X добавлен триггер зоны. Сложный сигнал можно «запустить за один шаг», просто нарисовав рамку области запуска.

Источник запуска, поддерживаемый SDS5000X, включает 4 аналоговых канала, 16 цифровых каналов, EXT, EXT/5, линию переменного тока. .

Последовательные триггеры и декодирование

SDS5000X предлагает ряд последовательных протоколов триггеров и декодирования, которые используются во многих отраслях.

I2C, встроенный протокол SPI последовательный

Последовательный протокол UART для ПК

CAN, CAN FD, LIN, FlexRay Автомобильный последовательный протокол

I2S Протокол последовательного аудио

MIL -STD 1553B Авиационный последовательный протокол

Мощные функции измерения

В настоящее время SDS5000X поддерживает более 55 измерений параметров. Расширенная функция измерения измеряет одновременно 12 параметров и отображает динамику значений параметров в виде графика тенденций. Текущее значение параметра, среднее, минимальное, максимальное, стандартное отклонение и количество статистики отображаются на экране при включении функции статистики.

Источниками измерений являются аналоговые и цифровые каналы, а также Zoom. , MATH и сигналы Ref.

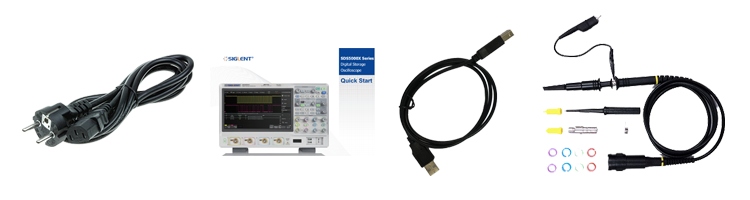

В комплект входят:

• Цифровой осциллограф SDS5034X
• пассивный щуп осциллографа с делителем напряжения x10 = 2шт.
• USB-кабель
• кабель питания
• Краткое руководство пользователя на английском языке

дополнительные опции, требующие дополнительной покупки:

Сравнение двух- и четырехканальных осциллографов Siglent серии SDS5000x, во вложении во вкладке дополнительной информации внизу аукциона.
