Цифровой осциллограф SDS1102X HD, 2x100 МГц, 2 Гвыб/с, 12 бит, без звука

SDS1102X HD — это усовершенствованный цифровой осциллограф, разработанный известным производителем SIGLENT, который предлагает широкие возможности измерения и анализа сигналов. Благодаря полосе пропускания 100 МГц и двум каналам измерения пользователь может точно анализировать сигналы разных частот. Обработка выборки 2 Гвыб/с и большая память объемом 100 МБ обеспечивают точность и надежность измерений даже при высоких скоростях сигнала. Кроме того, использование 12-битных аналого-цифровых преобразователей и технологии SPO гарантирует высокое качество измерений и детальный анализ сигналов.

12-битное высокое разрешение

Осциллографы высокого разрешения обладают превосходными возможностями обнаружения и отображения сигналов, что помогает анализировать детали и характеристики сигналов и обеспечивает огромное преимущество в таких приложениях, как прецизионное тестирование источников питания, измерение пульсаций мощности, оптимизация производительности оборудования и модульное тестирование. контроль.

Большой объем памяти

Благодаря максимальной глубине памяти SDS1102X HD подходит для наблюдения и анализа долговременных сигналов, низкочастотных сигналов и переходных явлений. Благодаря большой глубине памяти осциллограф способен обрабатывать больше данных, а точность и стабильность результатов вычислений выше.

Запуск и декодирование

SDS1000X HD предлагает несколько типов запуска, включая фронт, наклон, задержку, установку/удержание, а также различные триггеры по шине (последовательные триггеры). Он поддерживает запуск и декодирование протоколов I2C, SPI, UART во встраиваемых системах и протоколов CAN, LIN в автомобильной промышленности, а также может точно собирать и интуитивно отображать информацию о протоколах шины в виде таблицы или другим способом, чтобы вы могли стабильно тестировать.

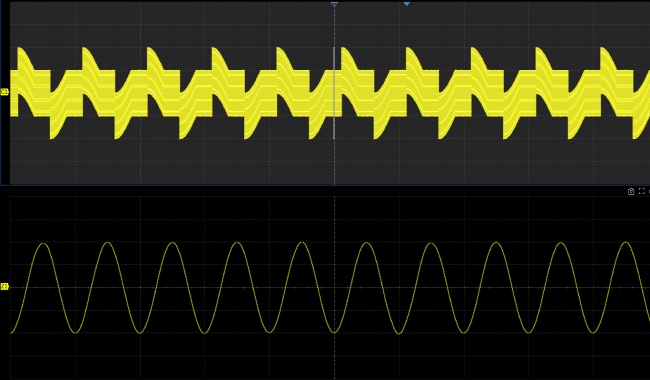

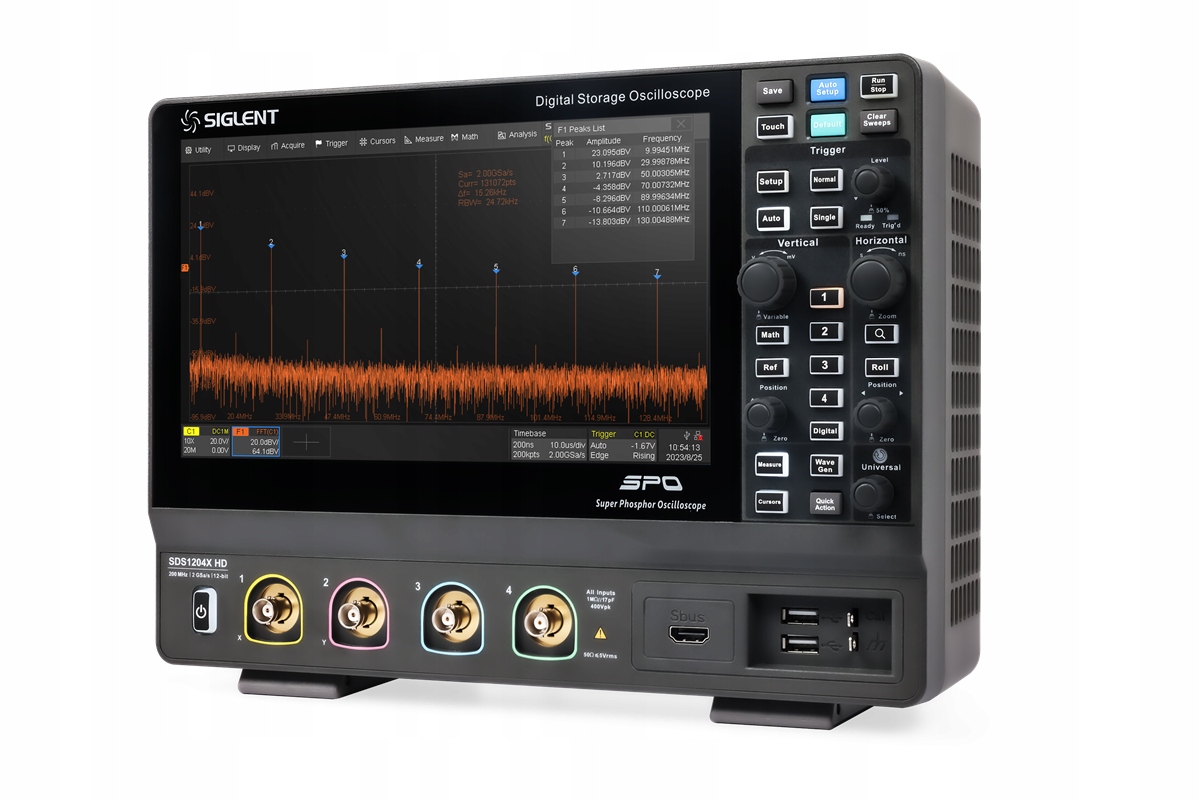

Осциллограф SDS1102X HD также предлагает расширенные функции анализа, такие как поддержка градации интенсивности света с углом 256 градусов и отображение цветовой температуры, что обеспечивает подробный анализ сигнала. Благодаря расширенным режимам запуска и декодированию цифровых шин, таких как IIC, SPI, UART, CAN, LIN, пользователь имеет полный контроль над процессом измерения. Кроме того, математические функции, БПФ с 2 млн точек и поддержка эталонных и математических сигналов позволяют проводить более расширенный анализ сигналов. Встроенный 7-дюймовый LCD-TFT-дисплей с емкостным сенсорным экраном и поддержкой жестов, мыши и клавиатуры обеспечивает интуитивное и удобное управление устройством. Кроме того, USB-хост, локальная сеть и встроенные интерфейсы веб-сервера обеспечивают удаленное управление и простую интеграцию с другими измерительными устройствами.

Технические параметры

• эталонные сигналы
• 4 математических сигнала (сложение, вычитание, умножение, деление, интегрирование, дифференцирование, квадратный корень и т. д.)
• поддерживает редактируемые пользователем математические функции
• расширенные возможности анализа данных, т. е. поиск, навигация, счетчик, диаграмма Боде и анализ мощности (опция)
• функция маски
• 10,1-дюймовый ЖК-TFT-дисплей с разрешение 1024 x 600 точек
• емкостный сенсорный экран
• управление экраном с помощью жестов
• интерфейсы устройства: USB Host (USBTMC), LAN (VXI-11/ Telnet/Socket), Pass/Fail, Trigger Out
• встроенный веб-сервер, обеспечивающий дистанционное управление через порт LAN
• внешний источник запуска EXT TRIGGER
• выход AUX (BNC) )
• Поддержка команд SCPI
• Поддержка мыши и клавиатуры
• Поддержка NTP
• Напряжение питания: 100–240 В переменного тока 50/ 60 Гц
• li>
• размеры: 312 x 151 x 132,6 мм
• вес: 2,6 кг

В комплект входят

- 1 цифровой осциллограф Siglent SDS1102X HD

- 1 USB-кабель

- 1 кабель питания

- 2 зонда с делителем 1:1/1:10, адаптированным к диапазону

Доступны дополнительные параметры

- SDS1000XHD-FG — разблокировка функционального генератора 25 МГц (программное обеспечение) — требуется внешний генератор

- SAG1021I – внешний генератор функций 25 МГц (аппаратный)

- SDS1000XHD-16LA – разблокировка логического анализатора (программное обеспечение) – требуется внешний датчик

- SLA1016 – внешний логический пробник

- SDS1000XHD-PA – разблокировка функции анализа мощности (программное обеспечение) – требуется внешний модуль

- DF2001A - модуль анализа мощности (аппаратный)
