Цифровий осцилограф Rigol DS1104Z-S Plus
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Заказывая «Цифровий осцилограф Rigol DS1104Z-S Plus», вы можете быть уверены, что данное изделие из каталога «Осциллографы» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

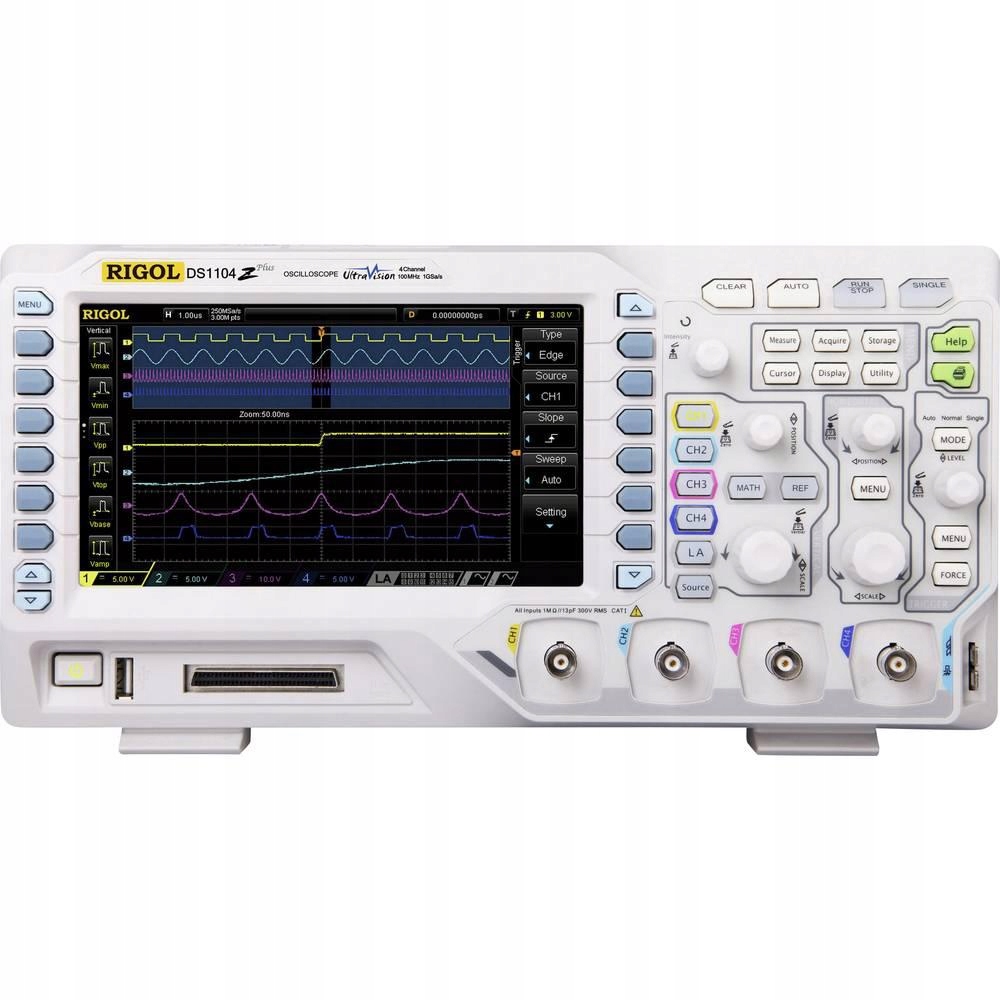

Цифровой осциллограф Rigol DS1104Z-S Plus, 100 МГц, 1 Гвыб/с
Производитель: Rigol / Номер продукта: 1392194 / Вес продукта: 5,11кг / EAN: 4016139006703
Цифровой осциллограф DS1104Z-S Plus
DS1104Z-S Plus представляет собой четырехканальный осциллограф с частотой 100 МГц и уникальными характеристиками. Элементы управления по локальной сети и USB являются стандартными, как и многие математические функции. Версия Si включает 2-канальный генератор сигналов произвольной формы с частотой 25 МГц.Модель DS1104Z-S PLUS имеет множество встроенных и специальных функций, доступных без дополнительной оплаты. Дополнительные функции можно дополнительно активировать с помощью программного ключа. Это позволяет поддерживать актуальность осциллографа даже при повышенных требованиях к измерениям. Отображаемые сигналы можно сохранить непосредственно на дополнительный USB-накопитель через передний USB-хост или передать на компьютер через задний USB-порт. Большой цветной TFT-монитор с диагональю 17,78 см отображает все детали. Частота дискретизации составляет 500 Мвыб/с на канал и объединяется в одноканальную операцию для достижения частоты дискретизации до 1 Гвыб/с.Технология UltraVision обеспечивает зависимое от интенсивности отображение перекрывающихся областей сигнала и глубину памяти 24 Мт. для подробного представления сигнала. Эти функции делают DS1104Z-S Plus уникальным устройством, которое можно адаптировать к вашим потребностям.
Особенные характеристики
- Полоса пропускания 100 МГц
- 4 аналоговых канала
- 2-канальный генератор сигналов произвольной формы
- li>
- 25 МГц
- Поддержка MSO
- Технология UltraVision
- Теперь доступны 4 дополнительные функции измерения
- Разъем USB
- Цветной TFT-дисплей диагональю 17,78 см.
Особенности
- 4 дополнительные специальные функции, такие как расширение памяти, Триггер и декодер последовательной шины, расширенный набор триггеров или запись в реальном времени теперь включены в бесплатный пакет BND-MSO/DS1000Z
- Пакет BND-MSO/DS1000Z включает следующие опции:
- SA-DS1000Z (инструменты декодирования и запуска для последовательных шин RS232/UART, I2C и SPI)
- MEM-DS1000Z (расширение памяти до 24 Мбит/с)
- REC-DS1000Z (функция записи в реальном времени и воспроизведения сигналов)
- AT-DS1000Z (расширенные функции запуска для последовательных шин RS232/UART, I2C и SPI, Runt, Windows, Nth Edge, Delay, Time Out).
Технические данные
- Частота дискретизации на канал: 1 Гвыб/с
- Дополнительные технические данные: Полоса пропускания 100 МГц
- 4 аналоговых входных канала
- Разрешение 8 бит
- 1 мВ — 10 В/дел
- Память 24 Мбит/с
- USB-накопитель < /li>
- 2-канальный генератор произвольной формы, 2 МГц
- Длина изделия: 122 мм
- Глубина памяти на канал: 24 Мбит/с
- Интерфейсы (компоненты ): USB, USB-хост, Ethernet
- Калибровка: Заводская (без сертификата)
- Каналы: 4 канала
- Категория измерений: CAT I, CAT II 300 V
- Максимальное количество аналоговых входов: 4
- Максимальное отображение (тип, размер, числа/позиции/разрешение): цветной TFT-дисплей
- Отклонение по вертикали: 1 мВ - 10 В/дел
- Кажущееся входное сопротивление: 1 МОм
- Частотная характеристика: 100 МГц
- Разрешение (методика измерения): 8 Бит
- Характеристики осциллографа: цифровой (DSO), генератор функций
- Входное соединение: переменный ток, постоянный ток, земля
- Ширина изделия: 313 мм
- Тип/разрешение дисплей: 800 x 480 пикселей
- Вес: 3,2 кг
- Размер экрана: 17,78 см
- Высота изделия: 161 мм
- Входное напряжение диапазон: 300 В
- Диапазон временной развертки: 5 нс – 50 с/дел
- Источник питания (подробнее): 115 В/перем. ток 230 В/перем. ток < /ul >
- Калибровочный сертификат, 4 пассивных датчика RP2200 (200 МГц), сетевой кабель, USB-кабель, руководство пользователя li>
- Чтобы получить последние версии драйверов и программного обеспечения, загрузите их бесплатно с сайта производителя.
- Бесплатный BND -Пакет дополнительных опций MSO/DS1000Z включен в стоимость, если код активации или функции уже активированы на устройстве.
