Цифровой осциллограф Hantek DSO2D15 2 канала 150 МГц

Цифровой осциллограф DSO2D15 2x150 МГц + генератор 25 МГц

Новая серия осциллографов DSO2000 Hantek: DSO2D15 — цифровой осциллограф, предлагающий два входных канала с полосой пропускания 150 МГц и дополнительно встроенный генератор функций с максимальной Частота сигнала 25 МГц. Осциллограф имеет преобразователь с частотой дискретизации 1Гвыб/с и памятью 8М. Программное обеспечение управления осциллографом обеспечивает автонастройку AUTOSET, автоматическое измерение 32 параметров напряжение-время, декодирование последовательной шины, анализ БПФ, работу в режиме X-Y, запись сигналов и связь с ПК. Поддерживает команды дистанционного управления SCPI.

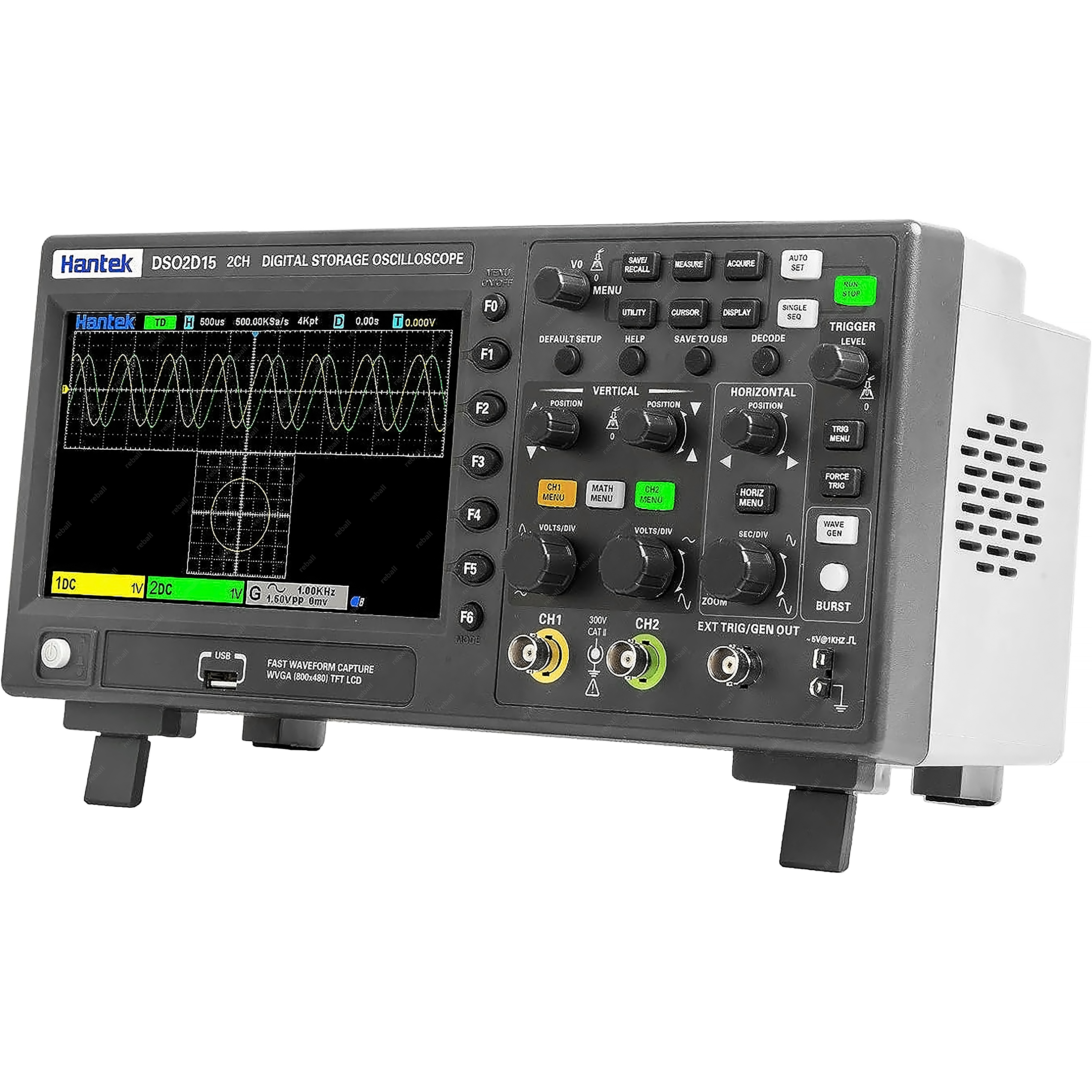

Осциллограф DSO2D15 оснащен большим цветным TFT-дисплеем с диагональю 7 дюймов и высоким разрешением 800x480. Если мы ищем базовый цифровой осциллограф для сервисных целей в мастерской или для начинающего любителя электроники, то модель DSO2D15 кажется золотой серединой. Осциллограф Hantek DSO2000 позволяет наблюдать сигналы частотой до 150 МГц, что кажется разумным значением.

DSO2D15 Двухканальный осциллограф Hantek с частотой 150 МГц заменяет более старый, больше не выпускаемый DSO5102BM.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• цифровой осциллограф DSO2D15 компании Hantek со встроенным 1-канальным генератором функций
• Двухканальный осциллограф CH1 CH2
• Пропускная способность: 150 МГц для каждого входного канала
• Выборка в реальном времени: 1GSa/S
• Разрешение по вертикали: 8 бит
• Запись в память длина 8Mpts
• диапазон регулировки чувствительности по напряжению: 2мВ/дел. до 10 В/дел.
• просто в использовании.
• понятное меню.
• функция АВТОНАСТР.
• 32 автоматических измерения.
• измерения курсора

• Декодирование последовательной шины и анализ протоколов:

  - RS232 / UART, I2C, SPI, CAN, LIN;

• возможность сохранения сигналов (справочный REF, изображения, в формате CSV для дальнейшей обработки в электронной таблице)
• режим XY — рисование кривых Лиссажу
• математические функции
• анализ БПФ
• Встроенный двойной вольтметр DVM, по одному на каждый входной канал (3-значный вольтметр)
• Встроенный 6-разрядный частотомер
• поддержка команд дистанционного управления SCPI
• коммуникационных интерфейсов (USB Host, USB Devive)

ЦВЕТНОЙ TFT-ДИСПЛЕЙ диагональю 7 дюймов и разрешением 800x480

• встроенный 1-канальный генератор сигналов произвольной формы:
• диапазон генерируемых частот:

  - синусоидальный сигнал: от 0,1 Гц до 25 МГц

  - прямоугольник: от 0,1 Гц до 10 МГц

  - остальные формы сигнала: от 0,1 Гц до 1 МГц

• длина сигнала: 8k
• Диапазон регулировки амплитуды:

  - от 10 мВ до 7 В (размах) для высокого импеданса

  - от 5 мВ до 3,5 В (размах) для 50 Ом.

• Регулировка смещения:

  - ±3,5 В для высокого сопротивления

  - ±1,75 В для 50 Ом

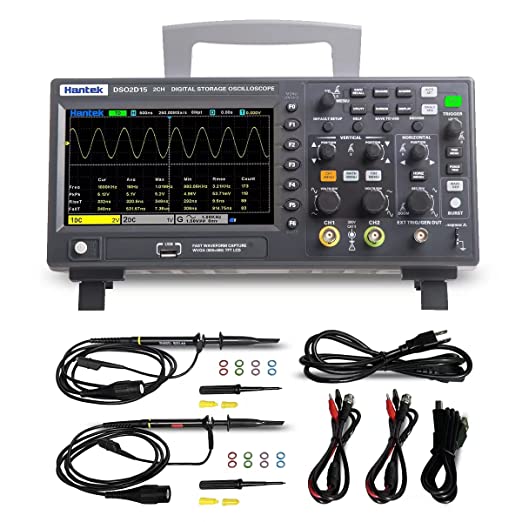

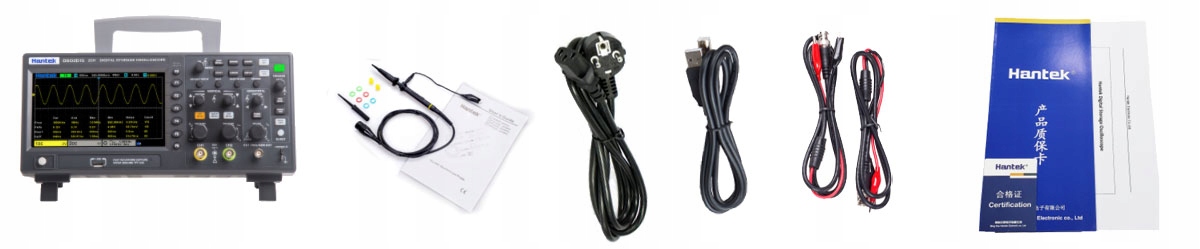

СОДЕРЖИМОЕ КОМПЛЕКТА:

• Осциллограф DSO2D15 Hantek
• щуп осциллографа x1

  со встроенным делителем метки x1/x10

• Кабель BNC-крокодил, 2 шт.
• Кабель USB
• Руководство пользователя

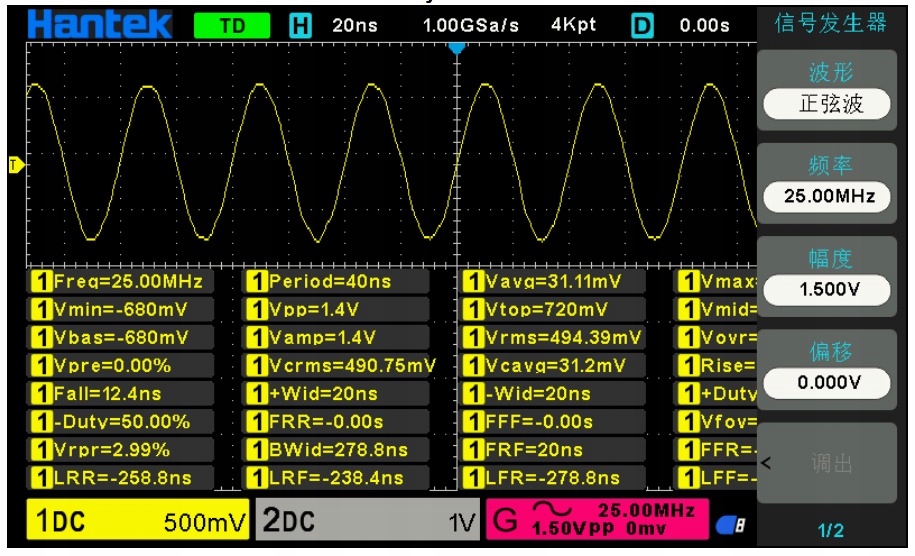

Встроенный генератор дополнительных функций

AWG — генератор сигналов произвольной формы

DDS — прямой цифровой синтез

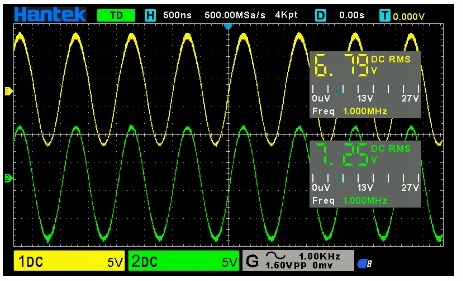

Режим XY — кривая Лиссажу

отображение в двух отдельных окнах

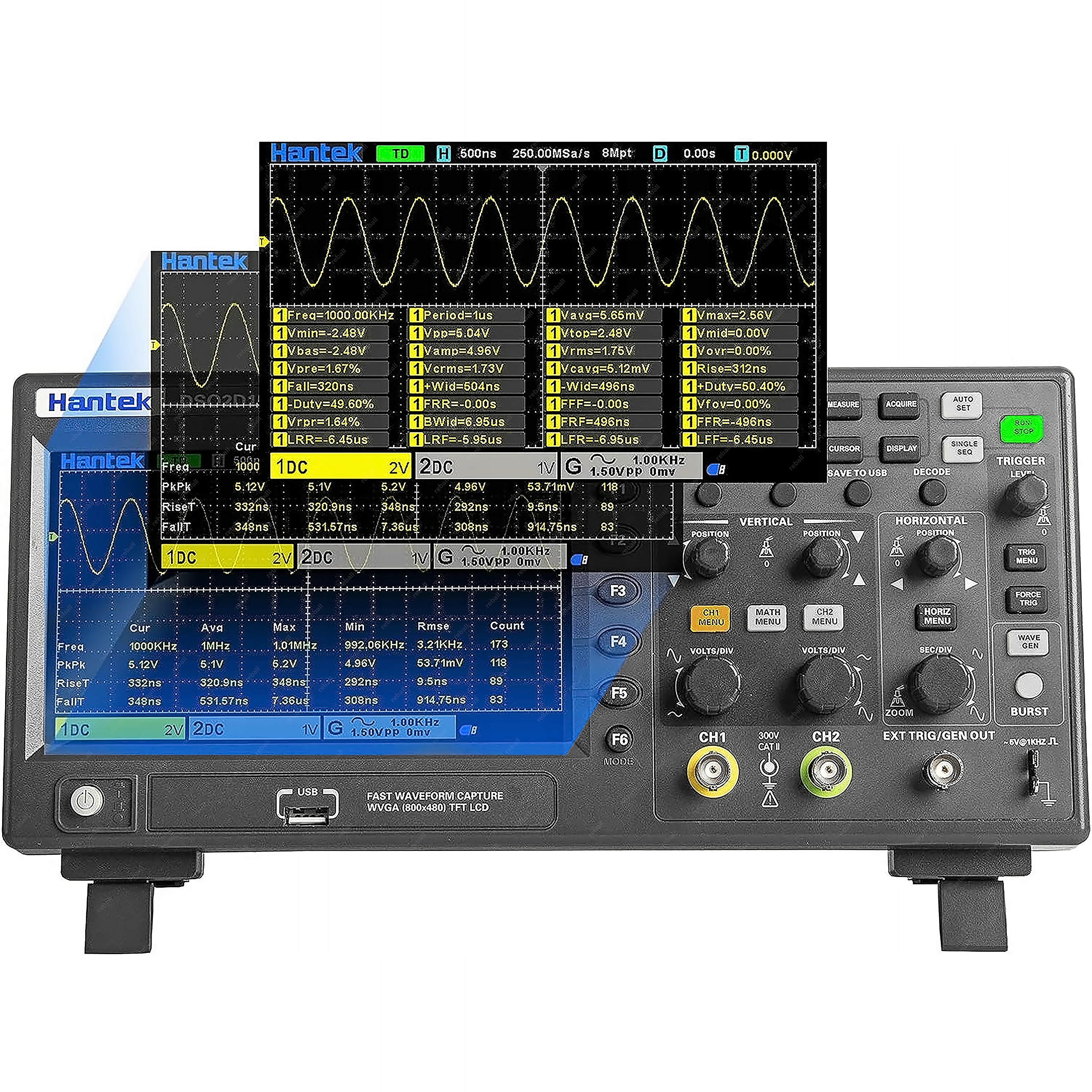

32 типа автоматических измерений со статистикой

Возможность сохранить 10 наборов эталонных сигналов

• Сохранение и настройки сигналов в формате CSV
• экран функции дампа через USB

Встроенный цифровой мультиметр DVM

Цифровой вольтметр, 3 цифры для каждого канала

6 цифр частота измерителя

Запуск и декодирование последовательной шины с мониторингом протокола

Длина записи в памяти до 8 Мбит

позволяет уменьшить искажения формы сигнала и воспроизвести их в реальности

PASS/FAIL — хорошая/плохая функция

создание масок

математические операции

Анализ БПФ
