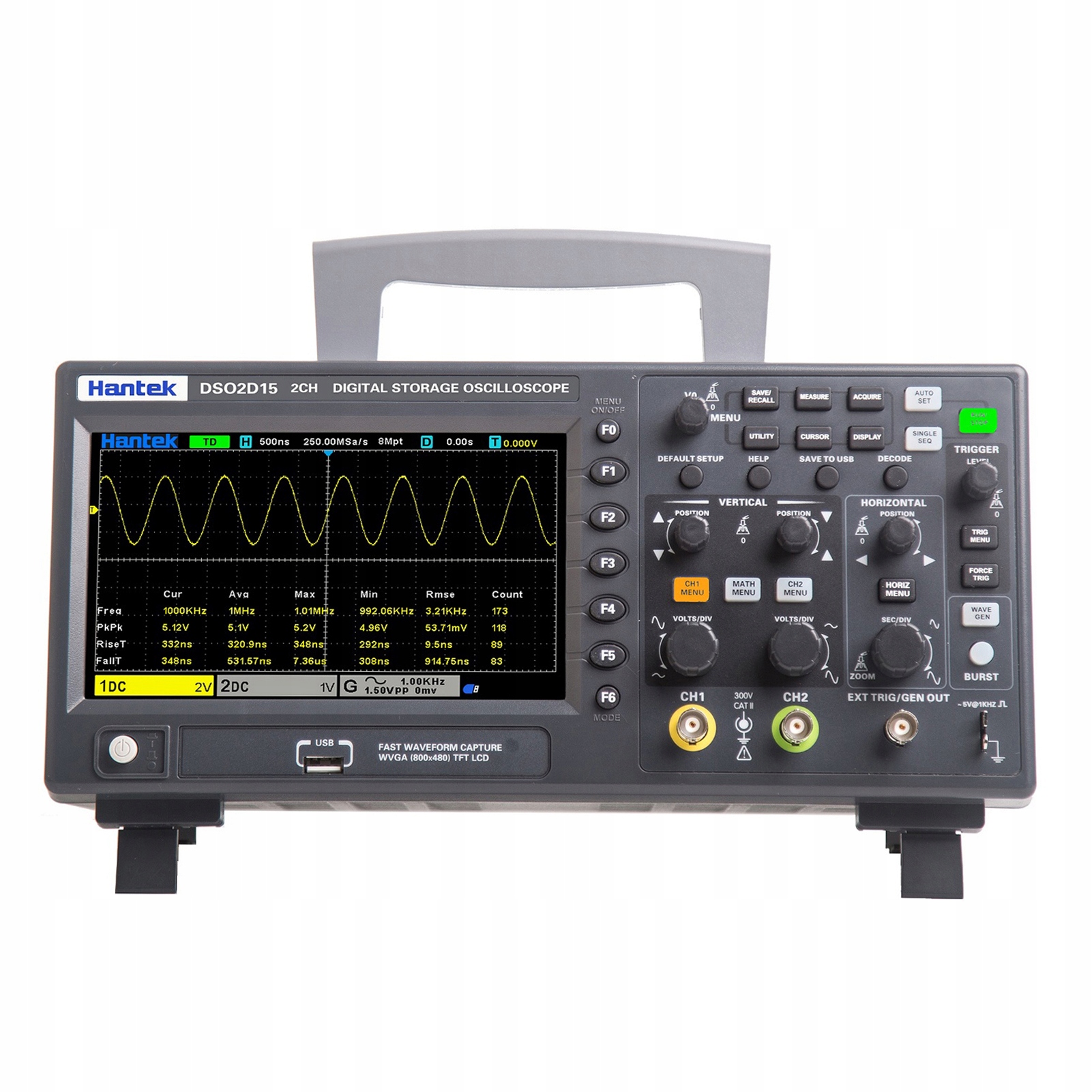

Цифровий осцилограф Hantek DSO2D15 2CH 150MHz

DSO2D15 7-дюймовый TFT-осциллограф с ЖК-дисплеем - хорошее качество и низкая цена, с полосой пропускания 150 МГц и частотой дискретизации 1 Гвыб/с, встроенным генератором сигналов 25 МГц, поддерживает любой тип выходного сигнала, с 14 видами запуска режимов, Имеется пять видов запуска и декодирования последовательного протокола, 32 вида автоматического измерения, функция статистического анализа результатов испытаний и множество инструкций дистанционного управления SCPI. Он широко используется в сфере связи, аэрокосмической промышленности, национальной обороны, встроенных систем, вычислений, исследований и образования, а также во многих других отраслях и областях. Приходите и попробуйте.

Особенности:

Он имеет 2 канала, каждый из которых имеет независимую ручку управления.

Пропускная способность аналогового сигнала 150 МГц и частота дискретизации 1GSa/ s.

Он имеет 7-дюймовый TFT ЖК-экран, разрешение 800*480 пикселей, 16 миллионов цветов дисплея (24-битные истинные цвета).

Встроенный генератор сигналов 25 МГц, поддерживает любые выходные волновые импульсы, поддерживает выход модуляции.

Можно сохранять настройки, значения параметров, опорные значения, файлы CSV, изображения и другие форматы данных с помощью 5-значного цифрового вольтметра и 6-значного аппаратного счетчика частоты.

Поддержка 32 видов автоматических измерений и статистических функций, статистики минимума, максимума, стандартного отклонения и другой статистической информации в реальном времени.

Он имеет два набора функций цифрового вольтметра: поддерживает пороговое тестирование и может выполнять любые измерения на экране.

Благодаря многочисленным командам дистанционного управления SCPI может предоставлять множество типов периферийных интерфейсов, таких как хост/USB-устройство.

Он может сохраните 10 наборов форматов эталонных кривых, форматов CSV, настроек и функции создания снимков экрана с помощью одного USB-ключа.

Функция запуска и декодирования последовательной шины, обеспечивающая функцию мониторинга протокола.

Глубина хранения 8M уменьшается искажение формы сигнала и восстановление реальных сигналов.

p>

Режим XY поддерживает отображение в двух окнах.

Характеристики:

Материал: АБС-пластик

Черный цвет

Пропускная способность: 150 МГц

Количество каналов: 2 канала

p>

Встроенный источник сигнала: 1 канал

Диапазон частот дискретизации: 1 Гвыб/с (канал сигнала), 500 Мвыб/с (двухканальный)

Pe-ak-to-value pe-ak: Отображение высокой частоты и случайных заусенцев

Среднее значение: среднее время выхода: 4, 8, 16, 32, 64, 128

Наивысшее точность: 12 бит

Входная связь: постоянный ток, переменный ток, земля

Входное сопротивление: 1 МОм ± 2% ‖20 пФ ± 3 пФ

Коэффициент затухания пробника настройка: 1X, 10X, 100X, 1000X

Уровень напряжения: 300 В CA-T II

Максимальное входное напряжение: 300 ВСКЗ (10X)

Ва- ve интерполяция: (sin x) / x

Максимальная длина записи: 8 МБ (сигнальный канал), 4 МБ (двухканальный)

Диапазон масштабирования по горизонтали: 2нс/дел ~ 100с/ шаг 1, 2, 5

Режим временной развертки: Y-T, X-Y, вращение

Смещение нуля: ± 0,5 деления × минимальная базовая позиция

Частота дискретизации и Точность времени задержки: ± 25 ppm

Время подъема BNC (типичное): 2,3 нс

Разрешение по вертикали: 8 бит (выборка данных в каждом канале производится одновременно)

По вертикали чувствительность: от 2 мВ/дел до 10 В/дел.

Отдача по басам: ≤10 Гц (при BNC)

Погрешность вертикального усиления: (в режиме выборки «выборка» или «среднее значение»). ")

Погрешность от 10 В/сетка до 10 мВ/сетка составляет ± 3 %

Погрешность от 5 мВ/сетка до 2 мВ/сетка составляет ± 4 %

Точность миграции постоянного тока: ± 0,1 деления ± 2 мВ ± 1% отклонения.

Тип триггера: e-dge, импульс, видео, наклон, тайм-аут, окно, тип кода, интервал, рант, UART, LIN, CAN, SPI, IIC.

Режим триггера: одиночный, нормальный, автоматический

Диапазон сброса напряжения: 8 нс ~ 10 с

Триггер E-dge:

Наклон: нарастающий, падающий, нарастающий или падающий

Источник информации: CH1, CH2, EXT

Импульсный триггер:

Полярность: положительная полярность , отрицательная полярность

Когда: <,>,! =, =

Источник информации: CH1 ~ CH2

Диапазон ширины импульса: 8 нс ~ 10 с

Точность: 8 нс

Оконный триггер:

Источник информации: CH1 ~ CH2

Тип триггерного кода:

Тип кода: 0: низкий электрический уровень, 1: высокий уровень, X: игнорировать,: повышение ,: падение,: повышение или падение

Источник информации: CH1 ~ CH2

Интервальный триггер:

Наклон: вверх, вниз

Когда: <,>,! =, =

Источник информации: CH1 ~ CH2

Время: 8нс ~ 10с

Точность: 8нс

Триггер запуска:

p>

Полярность: положительная полярность, отрицательная полярность

Когда: <,>,! =, =

Источник информации: CH1 ~ CH2

Время: 8нс ~ 10с

Точность: 8нс

Запуск UART:

p>

Когда: открытие, остановка, данные, четность, ошибка приема

Источник информации (RX/TX): CH1 ~ CH2

Формат данных: Шестнадцатеричный (hex)

Длина данных: 1 байт

Ширина данных: 5 бит, 6 бит, 7 бит, 8 бит

Проверка на четность: нет, нечетный, четный

p>

Пози

Курсор:

△ V: разница напряжений между курсорами

△ T: разница во времени между курсорами

Автоматический измерительный прибор: частота, цикл, среднее значение, пиковое и среднеквадратичное значение, минимум, максимум, время нарастания, время спада и ширина положительного и отрицательного импульса, ширина импульса, нижнее значение, значение to-p, медиана, амплитуда, перерегулирование, нарастание и спад фронта по разности и разности фаз. фазы прожига, рабочий цикл положительных и отрицательных частот импульсов, среднеквадратический среднеквадратический цикл, цикл, уменьшение перерегулирования, увеличение вдоль пробоя, BWIDTH , FRF, FFR, LRR, LRF, LFR, LFF

DVM:

Источник данных: CH1, CH2

Тип измерения: среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока, постоянный ток

Частотомер: аппаратный 6-битный частотомер

Источник сигнала:

Количество каналов: 1 канал

Частота дискретизации: 200 Мвыб/с

Разрешение по вертикали: 12 бит

Максимальная частота: 25 МГц.

Стандартные формы сигнала: синусоидальный, прямоугольный, импульсный, трехсторонний, дискретизация, экспоненциальный, шум.

Любой формат сигнала: Arb1, Arb2, Arb3, Arb4

Диапазон частот синусоиды: 0,1 Гц – 25 МГц

Диапазон частот прямоугольной/импульсной волны: 0,1 Гц – 10 МГц

Диапазон частот треугольной/импульсной волны: 0,1 Гц – 1 МГц

Диапазон частот дискретизации: 0,1 Гц ~ 1 МГц

Диапазон экспоненциальных частот: 0,1 Гц ~ 5 МГц

Шум:

Произвольный диапазон частот 1: от 0,1 Гц до 10 МГц

Произвольная форма сети 2. Диапазон частот: от 0,1 Гц до 10 МГц

Произвольный сигнал 3. Диапазон частот: от 0,1 Гц до 10 МГц

Произвольная форма сигнала 4. Диапазон частот: от 0,1 Гц до 10 МГц.

Длина вала: 8KSa.

Погрешность частоты: 100 ppm (менее 10 кГц) 50 ppm (более 10). кГц)

Разрешение: 0,1 Гц или 4 бита, в зависимости от того, что больше

Диапазон выходной амплитуды: 10 мВ ~ 7 Впик-пик (высокий импеданс), 5 мВ ~ 3,5 Впик-пик p (50 Ом)

Диапазон смещения постоянного тока: ± 3,5 В, высокое сопротивление, ± 1,75 В, 50 Ом

Разрешение: 100 мкВ или 3 бита, в зависимости от того, что больше

Точность: 2 % (1 кГц).

Выходное сопротивление: 50 Ом.

Общие технические характеристики.

Тип дисплея: 7-дюймовый TFT ЖК-дисплей

Разрешение дисплея: 800 (по горизонтали) * 480 (по вертикали) пикселей.

Цвет дисплея: 16 миллионов цветов (24 бита True Color).

Время послесвечения: минимум, 1 с, 5 с, 10 с, 30 с, неограниченно

Тип отображения: точечный, векторный

Яркость дисплея: регулируемая

Тип сетки: опционально

Тип сетки: опционально

Яркость дисплея: регулируемая

Тип сетки: опционально

p>

p>

Яркость сетки: регулируемая

Частота: 1 кГц

Напряжение питания:

100–120 ВАCRMS (± 10 %) ), 45–440 Гц, CA-TⅡ

120–240 VACRMS (± 10%), 45–66 Гц, CA-TⅡ

Потребляемая мощность: менее 30 Вт.

Рабочая температура: 0–50 °C (32–122 °F)

Температура хранения: -40 ~ + 71 °C (-40 ~ 159,8 °F)

Влажность: ≤ + 104℉ (≤ + 40°C): ≤90% (относительная влажность)

106℉ ~ 122℉ (+ 41°C ~ 50°C): ≤60% (относительная влажность
