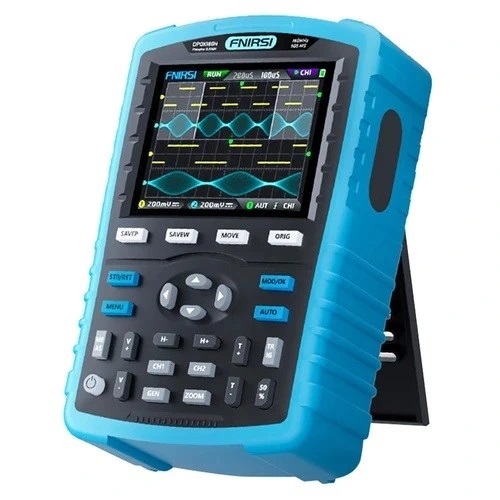

Цифровой осциллограф FNIRSI-DPOX180H, осциллограф 180 МГц

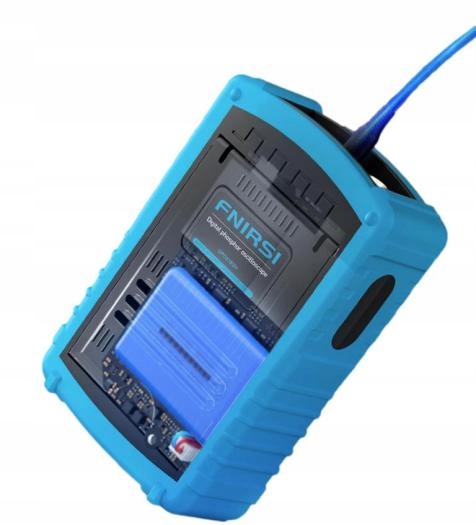

Цифровой осциллограф FNIRSI DPOX180H с технологией цифрового фосфора, позволяющий измерять аналоговые сигналы в диапазоне частот до 180 МГц по 2 каналам. Частота дискретизации 500 Мвыб/с позволяет измерять сигнал в реальном времени. Устройство оснащено 2,8-дюймовым ЖК-дисплеем с разрешением 320x240 с функцией отображения цветовой температуры и оттенков серого. Устройство имеет три режима срабатывания: одиночный, обычный и автоматический. Встроенная память позволяет сохранять до 90 снимков экрана и 250 группы записанных сигналов.Благодаря возможности связи с компьютером мы можем копировать файлы и в дальнейшем использовать их.Встроенный фильтр 20 МГц обеспечивает снижение влияния высоких частот при измерении низкочастотных сигналов.Дополнительно, осциллограф имеет встроенный генератор, позволяющий генерировать 14 различных сигналов с амплитудой 1,5 В (размах), регулируемой частотой и смещением. Устройство имеет разъем USB для зарядки встроенного, большого аккумулятора емкостью 3000 мАч. Во время непрерывной работы с полным зарядом, осциллограф может выполнять измерения до 3,5 часов без перерыва.

Технические параметры

• модель: DPOX180H
• производитель: FNIRSI
• количество каналов: 2
• Пропускная способность: 180 МГц
• Частота дискретизации: 500 Мвыб/с
• Связь: переменный/постоянный ток
• Время нарастания: 2,5 нс
• длина записи в памяти: 120 кОм.
• входное сопротивление: 1 МОм, 18 пФ.
• чувствительность по напряжению: 5 мВ–10 В (x1).
• развертка: 5 нс–50 с.
• Точность постоянного тока: +/-2%
• точность времени: +/-0,01%
• обнаружение цифрового триггера
• режим триггера: автоматический/нормальный/ одиночный
• запуск по спадающему/нарастающему фронту
• режим XY
• диапазон измерения напряжения: 40 мВ – 80 В (1:1)
• курсор измерение: частота, амплитуда, период
• встроенная память на 90 снимков экрана
• встроенная память на 250 групп сигналов
• автоматическое измерение 12 параметров< /ли >

• встроенный генератор с 14 основными формами сигналов (без регулировки амплитуды - 1,5 Вразмах)
• технология цифрового люминофора
• дисплей цветовой температуры
• рулон режим
• функция масштабирования по временной развертке
• встроенный фильтр 20 МГц
• настраиваемый автоматический фильтр
• функция автонастройки
• менеджер сигналов
• защита от слишком высокого напряжения
• дисплей: 2,8 дюйма с разрешением 320x240
• технология отображения: IPS Full View
• передача данных через USB
• регулируемое время автоматического отключения от 5 минут до 2 часов
• возможность обновления через USB
• зарядное напряжение 5 В/2 А
• емкость аккумулятора: 3000 мАч.
• время работы: 3,5 часа при полной зарядке.
• размеры: 135 x 90 x 40 мм.

В комплект входит

• 1x цифровой осциллограф DPOX180H
• 2x осциллографический пробник с делителем 1:1/1:10 200МГц
• 1 USB-кабель
• 1 USB-зарядное устройство
