Цифровой осциллограф DSO2D10 2x100 МГц + генератор 25 МГц

Новая серия осциллографов Hantek DSO2000: DSO2D10 — это цифровой осциллограф с двумя входными каналами с полосой пропускания 100 МГц и дополнительным встроенным функциональным генератором с максимальной частотой сигналов 25 МГц. Осциллограф имеет преобразователь с частотой дискретизации 1 Гвыб/с и памятью 8 МБ. Программное обеспечение управления осциллографом обеспечивает автонастройку AUTOSET, автоматическое измерение 32 параметров напряжение-время, декодирование последовательной шины, анализ БПФ, работу в режиме X-Y, запись сигналов и связь с ПК. Поддерживает команды дистанционного управления SCPI.

Осциллограф DSO2D10 оснащен большим цветным TFT-дисплеем с диагональю 7 дюймов и высоким разрешением 800x480. Когда мы ищем на рынке новый цифровой осциллограф, мы видим очень широкий выбор различных моделей в широком ценовом диапазоне. Если мы ищем базовый цифровой осциллограф для сервисных целей в мастерской или для начинающего любителя электроники, то модель DSO2D10 кажется золотой серединой. Осциллограф Hantek DSO2000 позволяет наблюдать сигналы частотой до 100 МГц, что кажется разумным значением. По очень привлекательной цене мы получаем простой цифровой осциллограф с понятным и простым управлением и большим читаемым дисплеем.

Двухканальный осциллограф Hantek DSO2D10 с частотой 100 МГц заменяет старую, больше не выпускаемую конструкцию DSO5102BM

технические данные:

• цифровой осциллограф DSO2D10 компании Hantek со встроенным 1-канальным генератором сигналов
• двухканальный осциллограф CH1 CH2
• Пропускная способность: 100 МГц для каждого входного канала
• Семплирование в реальном времени: 1 Гвыб/с

  ▶ 1 Гвыб/с = гигавыборка – один миллиард выборок в секунду

• разрешение по вертикали: 8 бит
• длина записи памяти 8Mpts

  ▶ 8Mpts = 8M точек = 8 миллионов точек

• диапазон регулировки чувствительности по напряжению: 2мВ/дел. до 10 В/дел.
• просто в использовании.
• понятное меню.
• функция АВТОУСТАНОВКИ.
• 32 автоматических измерения.
• курсорные измерения
• декодирование последовательной шины и анализ протоколов:

  ▶ RS232 / UART, I2C, SPI, CAN, LIN;

• возможность сохранения

  ▶ эталонных сигналов REF

  ▶ в формате CSV для дальнейшей обработки в электронной таблице

  ▶ изображений

• математические функции
• Режим XY — построение кривых Лиссажу
• Анализ БПФ
• Встроенный двойной вольтметр DVM

  ▶ по одному на каждый входной канал

  ▶ 3-значный вольтметр

• встроенный 6-значный частотомер
• поддержка Команды дистанционного управления SCPI
• коммуникационные интерфейсы

  ▶ USB-хост

  ▶ USB Devive

• большой ЖК-дисплей:

  ▶ ЦВЕТ

  ▶ Матрица TFT

  ▶ Диагональ 7 дюймов

  ▶ большое разрешение: 800x480

• встроенный 1-канальный генератор сигналов произвольной формы:
• диапазон генерируемых частот:

  ▶ синусоидальный сигнал: от 0,1 Гц до 25 МГц

  ▶ прямоугольник: от 0,1 Гц до 10 МГц

  ▶ остальные формы сигнала: от 0,1 Гц до 1 МГц

• длина сигнала: 8 тыс.
• диапазон регулировки амплитуды:

  ▶ от 10 мВ до 7 В (размах) для высокого импеданса

  ▶ от 5 мВ до 3,5 В (размах) для 50 Ом

• Регулировка смещения:

  ▶ ±3,5 В для высокого импеданса

  ▶ ±1,75 В для 50 Ом

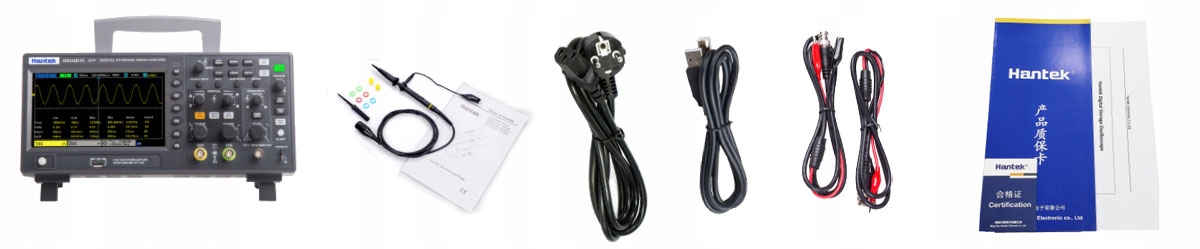

В комплект входят:

• Цифровой осциллограф DSO2D10 Hantek
• Щуп осциллографа х1 шт.

  ▶ со встроенным режекторным делителем х1/х10

• Кабель BNC-крокодил — 2 шт.
• Кабель USB — 1 шт.
• Руководство пользователя на английском языке — 1 шт.

встроенный генератор дополнительных функций

DDS — прямой цифровой синтез

AWG — генератор сигналов произвольной формы

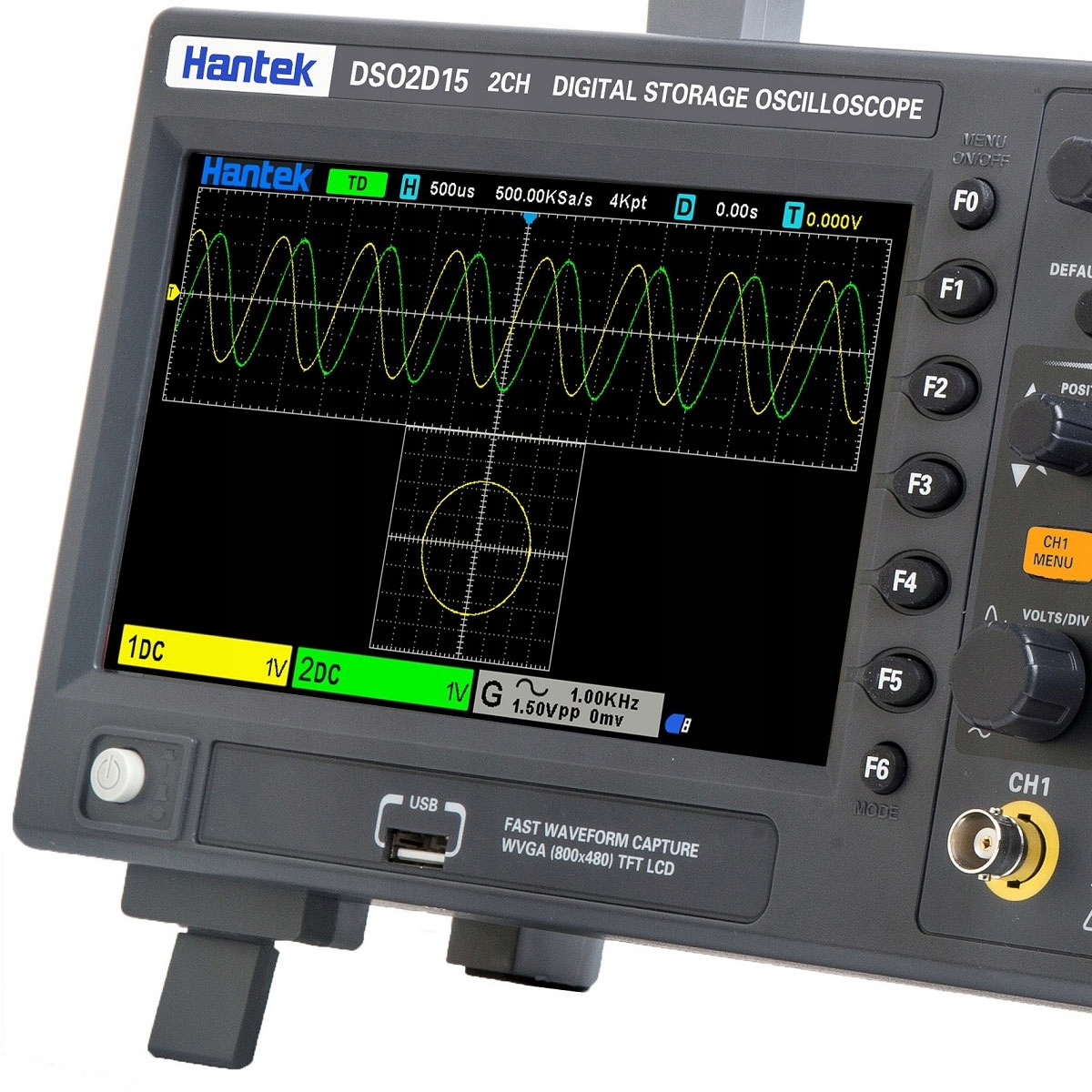

Режим XY – кривая Лиссажу

отображение в двух отдельных окнах

32 типа автоматических измерений со статистикой

Можно сохранить 10 наборов опорных сигналов

Сохранение сигналов и настроек в формате CSV

в один клик функция создания снимков экрана через USB.

Встроенный цифровой мультиметр DVM

Цифровой вольтметр, 3 цифры на каждый канал

6-цифровой частотомер< / п>

Запуск и декодирование последовательной шины с функцией мониторинга протокола

длина записи в памяти до 8 Мбит

позволяет уменьшить искажения формы сигнала и воспроизвести их в реальности

ПРОШЕН/НЕ ПРОЙДЕН – хорошая/плохая функция

создание масок

математические операции

Анализ БПФ

Экономичный экономический осциллограф, полоса пропускания 150 МГц, 1 Гвыб/с, память 8 МБ; С 1-канальным генератором сигналов 25 МГц поддерживает произвольный выход; 14 видов режимов триггера, стандарт с 5 видами триггеров и декодированием последовательного протокола; 32 вида автоматических измерений со статистикой; 3-значный цифровой измеритель напряжения и 6-значный аппаратный индикатор частоты; 2 комплекта цифровых видеорегистраторов; Обширное дистанционное управление с помощью команд SCPI. Это полезный инструмент для запуска различных областей, таких как связь, аэрокосмическая промышленность, национальная оборона, встроенные системы, компьютеры, исследования и образование.
