Цифровой ШИМ-генератор 1 Гц-150 кГц 3,3-30 В прямоугольный

Код: 14857256755
Как заказать
936 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №2452076
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 26

Покупая «Цифровий генератор ШІМ 1Гц-150КГц 3.3-30В прямокутний», вы можете быть уверены, что данный товар из каталога «Модули» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Генератор ШИМ 1Гц-150КГц - 3,3-30В - Генератор ШИМ-сигналов прямоугольной формы - UART

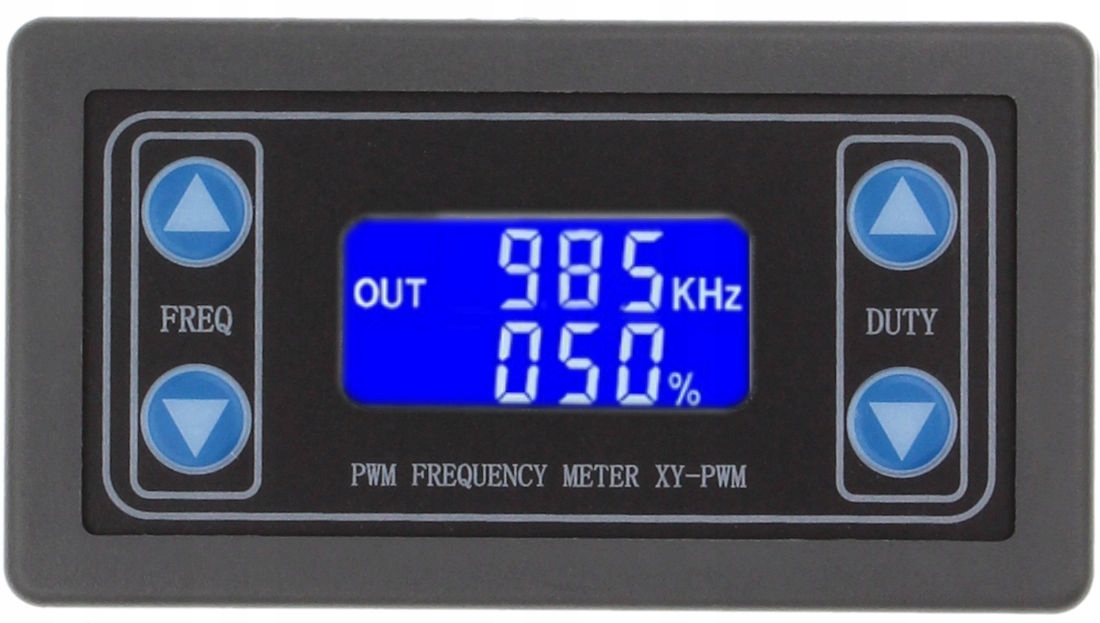

XY-PWM - простой в использовании генератор ШИМ с цифровым дисплеем и четыре кнопки управления. Он имеет встроенный последовательный интерфейс UART, обеспечивающий связь и управление с ПК. Его можно использовать в качестве генератора прямоугольных импульсов, а также в строительных или учебных целях. Все установленные параметры автоматически сохраняются перед выключением устройства и не исчезают.

Внимание!!! Положительный и отрицательный полюсы устройства должны быть подключены правильно, иначе регулятор может быть поврежден.

Спецификация:

  • Генератор сигналов ШИМ
  • Генератор прямоугольных импульсов
  • Рабочая температура: -20°C ~ 70°C
  • Напряжение: 3,3–30 В постоянного тока.
  • ШИМ-регулирование: 1–100 %
  • Частота ШИМ: 1 Гц–150 кГц
  • Погрешность частоты: 2 %
  • Выходная нагрузка: 5 ~ 30 мА
  • Связь с компьютером через винтовые клеммы UART
  • ARK для удобного и быстрого подключения
  • Встроенный ЖК-дисплей
  • Размеры: 79 мм x 43 мм x 27 мм
  • Размещаемый панельный корпус в отверстии 40мм х 73мм
  • Вес: 38 г
  • Амплитудный выход: ШИМ - входная амплитуда равна выходной амплитуде Uin= Uout< /li>

Кнопки:

FREQ△: увеличить частоту канала

FREQ▽ : уменьшить частоту канала.

DUTY△: увеличить значение рабочего цикла.

DUTY▽: уменьшить значение рабочего цикла.

Настройка диапазона частот:

Войдите в интерфейс настройки, кратковременно нажав любую кнопку «FREQ △» или «FREQ ▽» в обычном режиме работы. для выбора диапазона частот. Диапазон частот переключения. После нажатия кнопки обратите внимание на положение десятичной точки:

  • Отображение «XXX» без десятичной точки, тогда минимальная частота равна 1 Гц. Диапазон частот составляет 1 Гц ~ 999 Гц.
  • Отображается «X.XX», десятичная точка находится во второй позиции, тогда минимальная частота 0,01 кГц. Диапазон частот составляет 1,00 кГц ~ 9,99 кГц.
  • Отображается «XX.X», десятичная точка находится в третьей позиции, затем минимум частота составляет 0,1 кГц. Диапазон частот: 10,0 кГц – 99,9 кГц.
  • Отображается «X.X.X», все точки горят. , то минимальная частота равна 1 кГц. Диапазон частот: 1–150 кГц.

Управление через последовательный порт:

  • Скорость связи: 9600 бит/с
  • Биты данных: 8
  • Стоповый бит: 1
  • Проверочная цифра: нет
  • Управление потоком: нет

Настройки частоты ШИМ

  • F101: установите частоту 101 Гц (от 001 до 999)/li>
  • F1.05: установите частоту 1,05 кГц (от 1,00 до 9,99)
  • F10. 5: установите частоту 10,5 кГц (от 10,0 до 99,9)
  • F1.0.5: установите частоту 105 кГц (1,0) от .0 до 1.5.0)

Диапазон рабочего цикла настроек:

DXXX: установите PWM диапазон цикла до XXX: (от 001 до 100)

Пример: D050, настройка заполнения 50%

Чтение параметра:

Правильные настройки: ВНИЗ

Неправильные настройки: ПАДЕНИЕ
