ЧПУ прямокутний генератор імпульсів 80Гц -160кГц

Код: 9523994840
Как заказать
951 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №74928188
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 32

Приобретая «ЧПУ прямокутний генератор імпульсів 80Гц -160кГц», вы можете быть уверены, что данный товар из каталога «Контроллеры и регуляторы» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

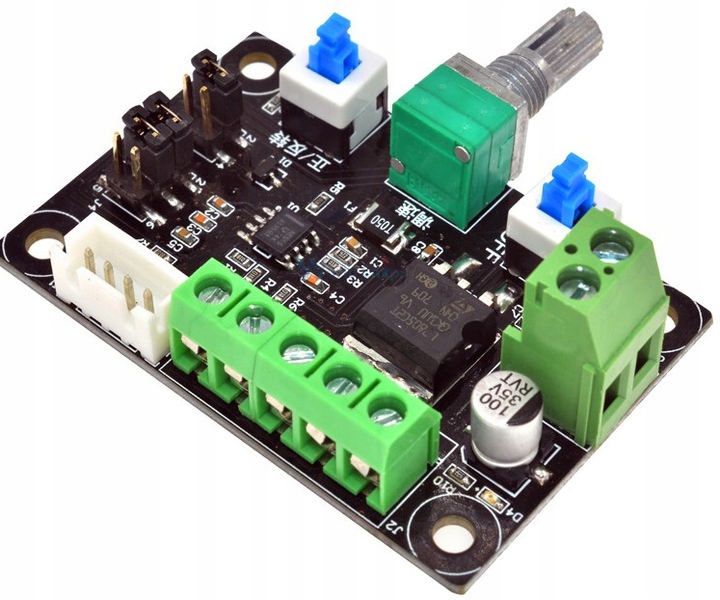

Генератор импульсов для драйверов шаговых двигателей

Генератор импульсов используется для тактирования драйверов шаговых двигателей, благодаря чему мы можем управлять шаговым двигателем без необходимости его подключения к компьютер или другой продвинутый контроллер.

Благодаря генератору мы можем плавно регулировать обороты двигателя. Диапазон частот импульсов – 80 Гц – 160 кГц (в зависимости от установленных перемычек). Система генерирует прямоугольный сигнал) и имеет следующие диапазоны:

  • 80 Гц–2,4 кГц
  • 540 Гц–16 кГц
  • 5,4 кГц–160 кГц

Частота регулируется с помощью потенциометра.

Генератор имеет следующие выходные сигналы

  • RU

    • RU

      b> (включить) включить переключатель

    • DIR (направление) направление вращения
    • CLK (часы) часы< /li>

    Так мы можем включить привод, изменить направление и скорость вращения двигателя.

    Выходной ток генератора 20мА, поэтому шаговый двигатель должен быть управляется косвенно через контроллер шагового двигателя.

    Кроме того, устройство может работать как ШИМ-генератор с изменяемым коэффициентом заполнения в диапазоне 3-96% и частотой 1 кГц, 10 кГц, 100 кГц (в зависимости от в положении перемычки).

Описание пинов

1. Кнопка DIR (слева направо)

2. Переключатель диска ВКЛЮЧИТЬ

3. Потенциометр регулировки скорости

4. Заземление источника питания

5. Источник питания +8-24В постоянного тока

6. Напряжение +5В (50мА)

7. Напряжение заземления

8. Выходные генерируемые импульсы (CLK)

9. Выход изменения направления (DIR)

10. Выход активации привода (EN)

Технические параметры

  • Напряжение питания 8-24В постоянного тока
  • Потребляемый ток до 80мА< /li>
  • li>
  • Максимальный выходной ток 20 мА
  • Регулировка частоты 80 Гц–160 кГц
  • Рабочая температура от -20 до 60 C
  • Гарантия 24 месяцев (12 для компаний)

Размеры

  • Ширина 59 мм
  • Длина 39 мм
  • Высота 25 мм.
  • Вес около 20 г.

Применение

  • ЧПУ. генераторы
  • Генератор ШИМ
