Chłodnica do lasera CO2 CHILLER CW5200

Серия CW-5200 — это профессиональные охлаждающие машины, основанные на разработанной в международном масштабе усовершенствованной системе термолизного охлаждения, подходящей для небольших машин с водяным охлаждением. Промышленный водоохладитель запатентован, сертифицирован CE и RoHS.

Он предназначен для охлаждения CO2-лазера мощностью менее 150 Вт.

При нормальных условиях. , новому интеллектуальному регулятору температуры не нужно настраивать параметры управления. Он автоматически регулирует параметры управления в соответствии с температурой в помещении в соответствии с вашими требованиями к охлаждению.

Температуру воды можно регулировать. Наши промышленные водоохладители имеют 2 режима контроля температуры: постоянная температура и интеллектуальный контроль температуры. В интеллектуальном режиме температура воды регулируется в соответствии с температурой окружающей среды. Благодаря этому ключевому решению клиентам больше не придется беспокоиться о корректировке сезонных изменений температуры воды.

Этапы установки

Следите за индикатором уровня воды, добавляйте воду медленно, будьте осторожны, чтобы не перелить! Для охлаждения оборудования из углеродистой стали добавьте воду с соответствующим количеством антикоррозионных средств. При работе в холодном северном регионе лучше использовать неагрессивный антифриз.

Д. Подключите, включите выключатель питания. (Не работайте без воды в баке!)

(1) Циркуляционный насос агрегата начинает работать. Первая операция может привести к образованию пузырьков в трубе, что иногда приводит к срабатыванию сигнализации о расходе. В этом случае он вернется в нормальное состояние через несколько минут.

(2) После первой эксплуатации немедленно проверьте, не протекает ли водопроводная труба.

(3) Включите питание. Если температура воды ниже заданного значения, это нормально, что вентиляторы и другие части устройства не работают. Регулятор температуры автоматически управляет режимами работы компрессора, электромагнитного клапана, вентиляторов и других деталей на основе заданных параметров управления.

(4) Поскольку запуск компрессора и других компонентов занимает больше времени, время, которое это может занять, может варьироваться от секунд до минут, не выключайте и не включайте часто.

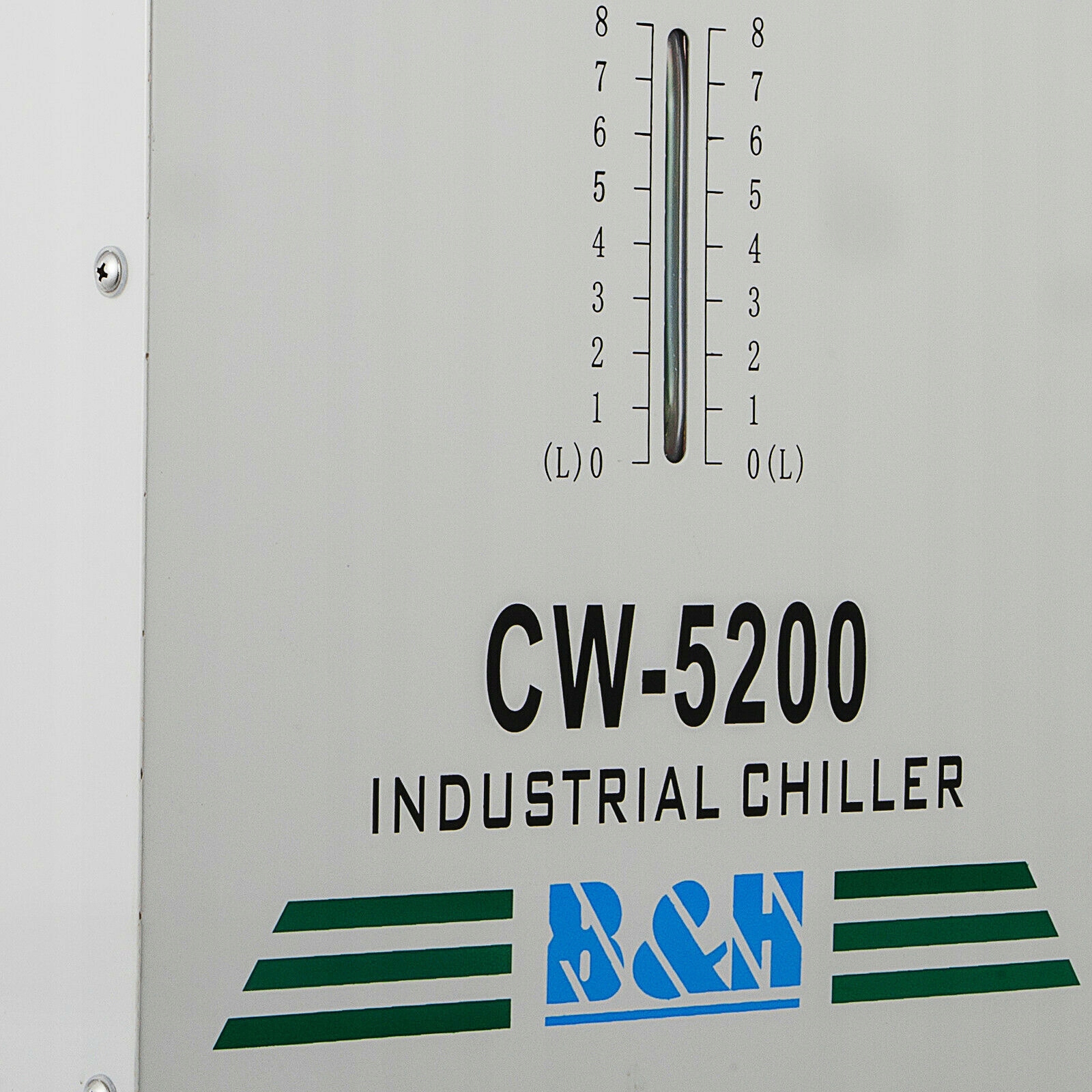

При первом запуске нового агрегата воздух откачивается из водопроводной трубы, что приводит к небольшому падению уровня воды. Чтобы поддерживать уровень воды на зеленой зоне, можно доливать соответствующее количество воды. Текущий уровень воды следует наблюдать, фиксировать и проверять еще раз после работы генератора в течение некоторого времени. Если уровень воды значительно упадет, водопроводную трубу следует повторно проверить на герметичность.

Охлаждающая вода должна быть слита, если кулер долгое время не использовался или не находился в транспортировке.

Костюро запрещается подключать и запускать кулер без подачи воды.

Охладитель следует размещать в хорошо проветриваемом, сухом помещении, вдали от источников тепла. Соблюдайте дистанцию ​​не менее 30 см от препятствий до воздуховыпускного отверстия в задней части холодильника и оставляйте не менее 10 см между препятствиями и воздухозаборниками с обеих сторон.

Для защиты лазерных трубок радиатор Вентилятор холодильника замерзнет, ​​когда температура воды станет слишком низкой, и перезапустится, когда температура воды поднимется до допустимого диапазона.

Чтобы обеспечить хороший отвод тепла, открывайте крышку и регулярно очищайте ее. грязь.

При работе в холодном северном регионе лучше использовать неагрессивный антифриз.

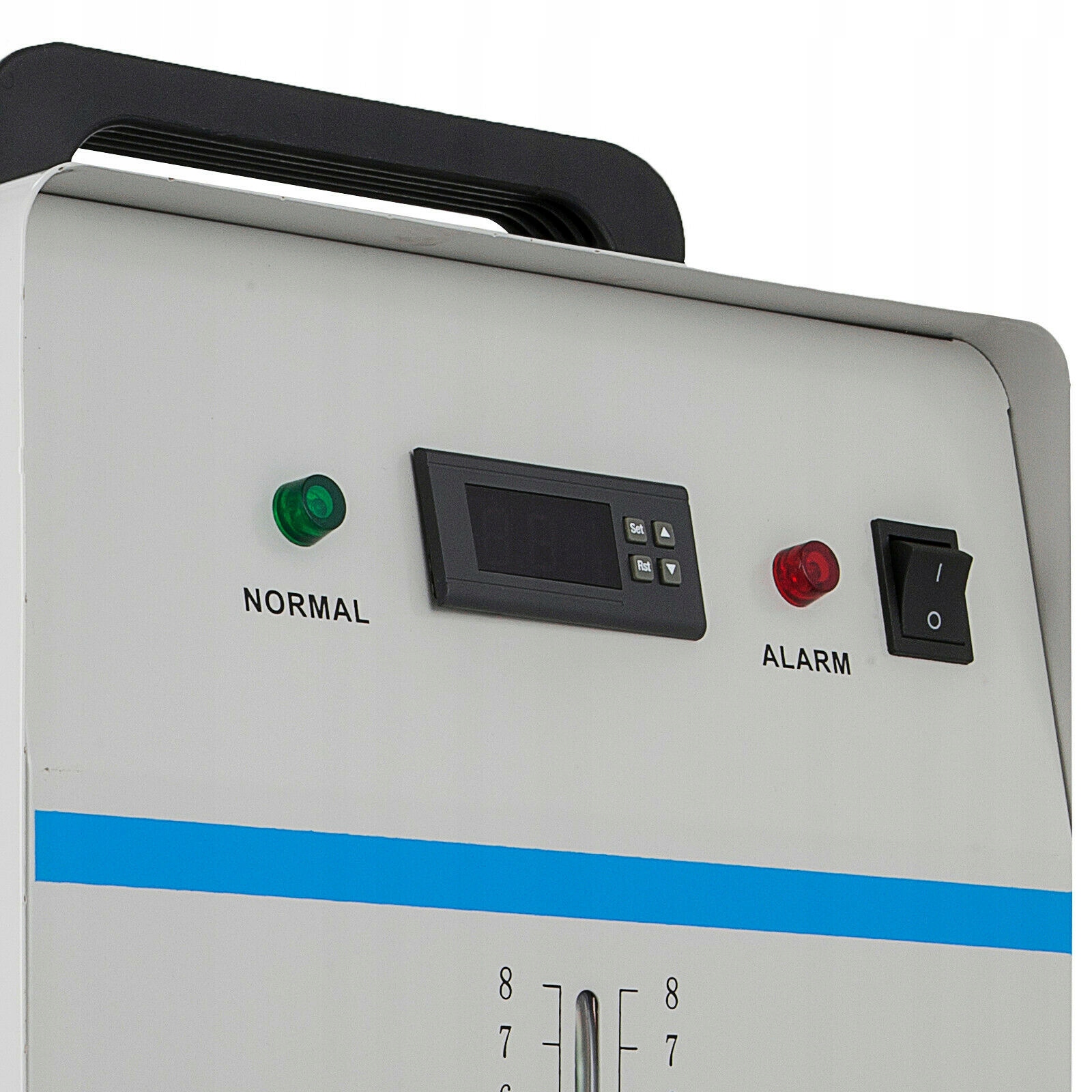

Функция сигнализации

E1- Слишком высокая температура в помещении

E2 — Слишком высокая температура воды

E3 — Слишком низкая температура воды

E4 — Неисправность датчика температуры в помещении

E5 — Неисправность датчика температуры воды

Примечание:

При возникновении тревоги поочередно отображаются код ошибки и температура.

В состоянии тревоги звуковой сигнал можно приостановить. нажатием любой кнопки

Порты сигнализации расхода и вывода:

Чтобы гарантировать, что оборудование не будет повреждено, когда циркуляция охлаждающей воды выйдет из-под контроля, устройства серии CW-5200 оснащены уникальной защитой от сигнализации низкого напряжения. расхода.

Сигнализатор расхода подключается к нормально разомкнутому реле и нормально замкнутым контактам реле, требующим рабочего тока менее 5 А и рабочего напряжения менее 300 В.

Объем охлаждающего бака 6 литров

Контроль температуры в режиме реального времени, точное знание рабочего состояния отопительных приборов

Охлаждающая мощность 1400 Вт; дополнительный хладагент для окружающей среды.

Точный контроль температуры ±0,3°C.

Интеллектуальный регулятор температуры имеет 2 режима управления, применимых для различных применений; с различными функциями настройки и отображения.

Множество функций сигнализации: защита задержки компрессора, защита компрессора от перегрузки по току, сигнализация расхода воды и сигнализация высокой/низкой температуры.

Дополнительный водонагреватель и фильтр

p>

Технические данные

Модель: CW-5200DG

Напряжение: 220–240 В переменного тока В.

Частота: 50 Гц

Ток: 0,7–2,2 А.

Объем бака: 6 л

Мощность компрессора: 0,295 кВт, 0,4 л.с.

Холодопроизводительность: 2360БТЕ/ч, 14кВт, 595Ккал/ h

Хладагент: R-134a

Количество хладагента: 280 г

Точность: ± 0,3 ℃

Редуктор: капиллярный

Мощность насоса: 0,03 кВт

Максимальный расход: 10 л/мин

Максимальная высота перекачки: 8 М.

Вход и выход: Внешний латунный разъем Φ10 мм.

Размеры корпуса: 720 * 440 * 620 мм (Д * Ш * В)

Защита: Компрессор. защита от перегрузки по току, сигнализация расхода, сигнализация перегрева

Содержимое упаковки

1 × CW-5200DG Генератор воды

1 × силовой кабель

2 × уплотнительная шайба

1 × запасной предохранитель

1 × вилка выхода сигнализации
