Красный ротационный лазер Nivel System

Индекс: NL520

ТЕХНИЧЕСКИЕ ДАННЫЕ

Лазерный луч: красный лазер ( 635 нм), класс 2

Точность (мм/м): +/- 1,0/10

Рабочий диапазон (м): 500 (с датчиком)

Сгенерированные плоскости: 1 горизонтальная (360°), 1 вертикальная (360°)

Скорость вращения головки (об/мин): переменная, макс. 600

Источник питания: DC 8,4 В (1000 мА), литий-ионные аккумуляторы 7,4 В (4000 мАч)

Пульт дистанционного управления: да (инфракрасный)

Диапазон самовыравнивания: +/-5°

Сканирование: 0-10°-45°-90°-180°

Класс устойчивости:IP54/p>

Диапазон рабочих температур (°С): -20 / +50

Размеры (мм):206x206x211

Вес (кг):3,0

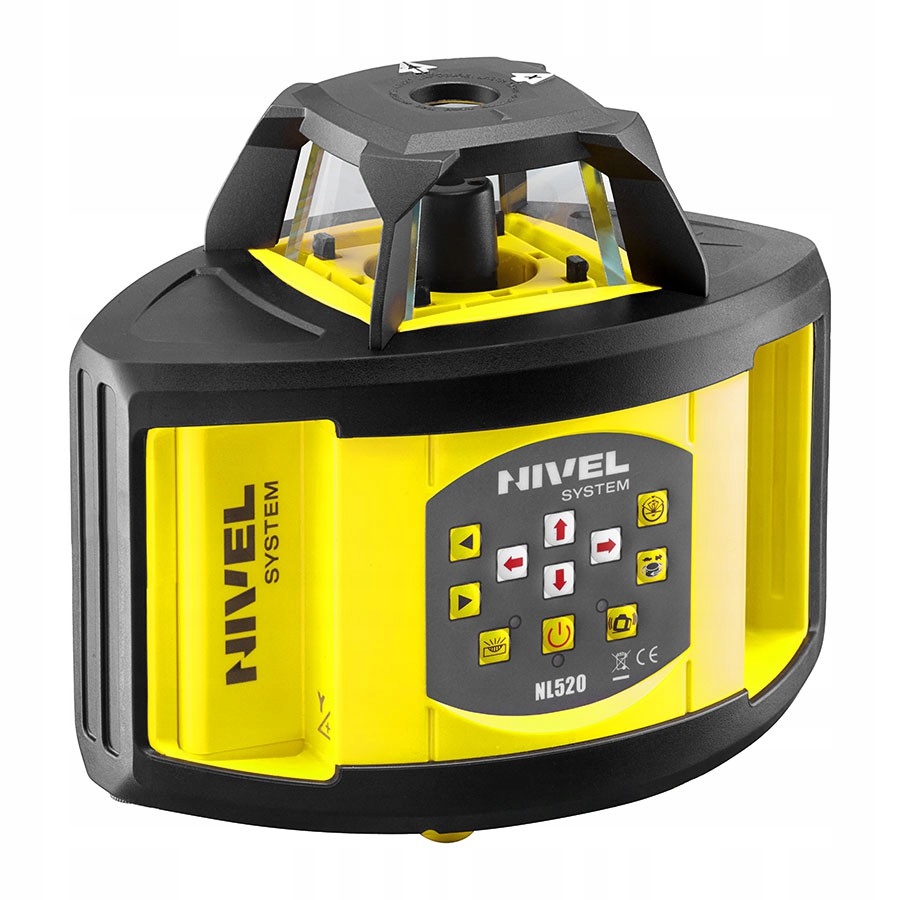

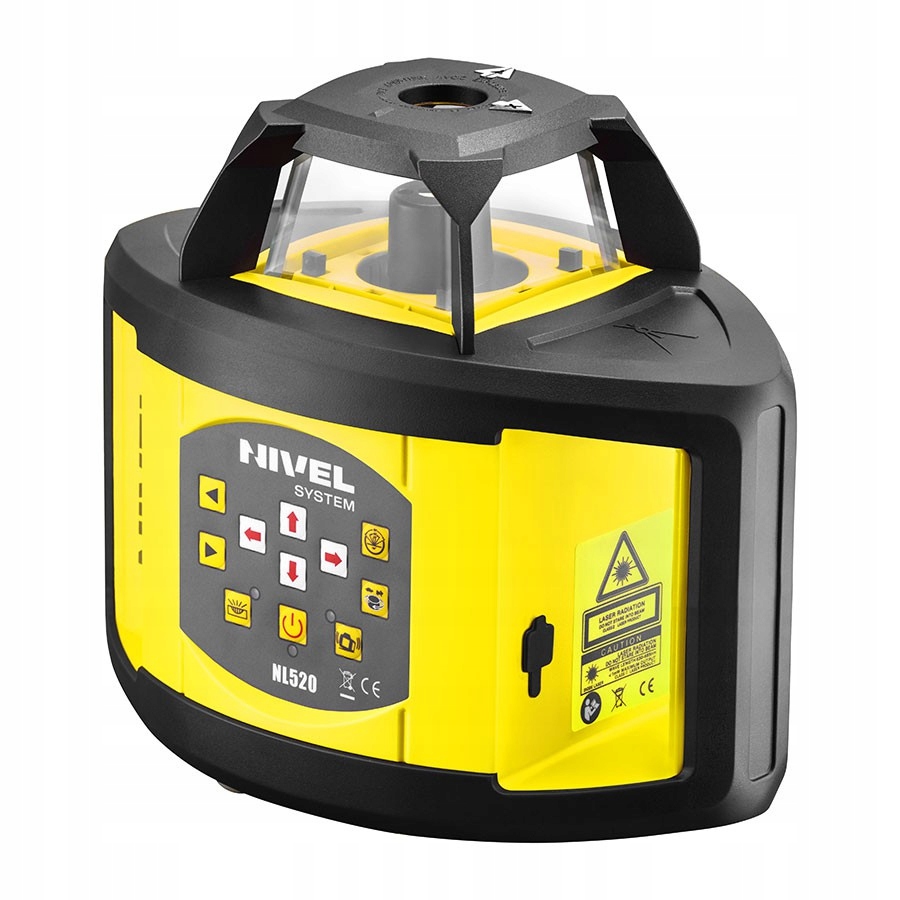

Ротационный лазер NivelSystem NL520

ХАРАКТЕРИСТИКИ

Ротационный лазер Nivel System NL520 — универсальный и многофункциональный инструмент для проведения работ как внутри помещений (видимым красным лазерным лучом), так и на открытых пространствах (с помощью датчика). Прибор определяет горизонтальную, наклонную и вертикальную плоскость (после поворота на 90°), а благодаря отвесу также определяет вертикальные или прямые углы. НЛ520 предназначен для общестроительных работ. Его сильными сторонами являются долговечность и устойчивость к погодным условиям, а также эффективные литий-ионные аккумуляторы, обеспечивающие несколько десятков часов непрерывной работы в полевых условиях. Оборудование удобно в использовании благодаря интуитивно понятному интерфейсу и возможности дистанционного управления с помощью пульта ДУ.

ЛЕГКИЕ И БЫСТРЫЕ ИЗМЕРЕНИЯ

Нивелир NL520 имеет функцию автовыравнивания, после включения оборудование само выровняется и сразу готово к работе. Генерируемый красный лазерный луч хорошо виден и при проецировании на стену создает опорную линию для горизонтальных или вертикальных работ. При работе с датчиком и лазерной рейкой получаем точный нивелир, измерения проводит один человек. Функция сканирования позволяет сузить отображаемый луч в заданном диапазоне, таким образом получая опорную лазерную линию только там, где вы работаете.

УНИВЕРСАЛЬНОЕ ПРИМЕНЕНИЕ

Оборудование позволяет работать как с горизонтальными, так и с вертикальными лучами. Плоскость можно наклонять в одну или две стороны, поэтому лазер можно использовать для таких работ, как заливка полов, выравнивание и подготовка поверхностей под брусчатку, спортивные площадки или дороги – обеспечение отвода воды в соответствии с проектными уклонами. Во время строительных работ лазерный отвес становится полезным, поскольку он составляет ось вращающейся лазерной плоскости. Эта функция обеспечивает точное выравнивание лазера при работе перпендикулярно или при переносе точек (отвес отображается одновременно вверх и вниз). При работе на открытом воздухе и на больших дальностях применяется лазерный датчик, обеспечивающий прием сигнала на расстоянии до 500 м (рабочий диаметр). Различные скорости вращения головки позволяют использовать лазер как для монтажных работ внутри здания, для выравнивания на открытом воздухе, так и для управления машинами, где требуются более высокие скорости (600 об/мин).

ТОЧНОСТЬ И НАДЕЖНОСТЬ ОБОРУДОВАНИЯ

В основе нивелира лежит электронный компенсатор, который устраняет вибрации и обеспечивает точное нивелирование плоскости лазера. Электронный компенсатор по сравнению с магнитным гораздо точнее, особенно в случае строительных измерений, где из-за работы тяжелой техники возможна вибрация помещения. Таким образом, благодаря NL520 мы получаем надежные и точные измерения. Оборудование пылевлагозащищено, сертифицировано по классу IP54. Кроме того, вращающаяся головка закрыта стеклянным корпусом, а корпус лазера имеет резиновые крышки для защиты от повреждений при ударах.

ЛЕГКОЕ И КОМФОРТНОЕ ИСПОЛЬЗОВАНИЕ

NL520 имеет интуитивно понятную панель управления. Функции управляются вручную, включая введение наследств. Управлять функциями лазера можно как с приборной панели, так и с помощью пульта дистанционного управления. Лазер питается от эффективных литий-ионных аккумуляторов, которые обеспечивают около 50 часов работы и не имеют эффекта памяти (не разрушаются при чрезмерной перезарядке). Оборудование также может питаться напрямую от сети. Все это дополняется компактным корпусом, что делает лазер удобным и простым в установке на строительной площадке и во время транспортировки.

ПРИЛОЖЕНИЯ

СОСТАВ КОМПЛЕКТА

- NL520 – лазерный уровень – 1 шт.

- RD200 – лазерный датчик – 1 шт. .

- NL-BR – держатель патча – 1 шт.

- RC-5 – пульт дистанционного управления – 1 шт.

- АККУМУЛЯТОР LI-ION– Литий-ионные аккумуляторы – 1 комплект

- CH-6– зарядное устройство – 1 комплект

- TR-R– лазерная мишень – 1 комплект

- GL-R– лазерные очки – 1 комплект

- p>

- Руководство пользователя – 1 шт.

- Транспортировочный кейс – 1 шт.

Подробное описание основных функций:

• работайте быстрее, точнее и без ограничений- NL520 очень прост и быстр в использовании. Просто поместите его на штатив, лазерную полку или другое устойчивое основание и включите питание. Оборудование автоматически выровняется. Лазерная головка уровня вращается вокруг своей оси, создавая идеально ровную лазерную плоскость, способную охватить более 19 гектаров земли. Измерения разницы высот производятся одним человеком с помощью лазерного датчика, показания которого видны даже при солнечном свете. При работе внутри здания использование датчика часто не требуется, поскольку лазерный луч виден. В этом случае мы можем использовать лазерный диск с миллиметровой шкалой (входит в состав лазера Nivel System).
• выравнивание местности, строительство дорог, парковок, работы по мощению - Лазерная плоскость, генерируемая лазером, является эталонной базой, с помощью которой мы будем хранить ординаты высоты, все с высокой точностью до миллиметра. Эту плоскость можно наклонять в одном или двух направлениях. Уклоны задаются вручную (вручную). На лазерной головке имеется прицел, позволяющий вписаться в ось падения. Располагая лазер над одной точкой и нацелив его на другую, мы получаем линию/ось, вдоль которой будет наклонена плоскость лазера. Правильному позиционированию лазера способствует функция лазерного отвеса, которая генерирует лазерную точку вниз и обеспечивает правильное расположение уровня над необходимой точкой. Нам не нужно переводить ординаты, складывать или вычитать – просто наклоните плоскости в соответствии с указаниями в проекте и приступайте к измерениям. В любом месте стройки (в радиусе действия лазера) - лазерный луч покажет нам правильные координаты. Уровень имеет функцию сигнализации превышения. Это очень важно в случае нестабильной поверхности, на которой расположен лазер. Проседание грунта может вызвать нежелательное понижение опорной линии, поэтому технику можно использовать даже в самых сложных полевых условиях. Разместив лазерный уровень на кривошипном штативе со шкалой на стреле, можно легко и быстро отрегулировать лазерную плоскость в соответствии с требованиями (вводя изменения высоты - смещения). Достаточно один раз установить лазер на строительной площадке и на штативе менять последующие высоты основания дороги. Стоит отметить, что, как и в случае с классическими измерениями, уровень может быть эталонной базой для контроля работы машин. Установив лазерный датчик машины на мачту бульдозера или грейдера, либо на стрелу экскаватора, оператор может контролировать работу в режиме реального времени на основе показаний датчика. Простые сообщения, такие как «поднимите ковш» или «отвал», «опустите» и «вы находитесь на нужной высоте», помогают оператору машины выполнять работу так, как задумано. Это огромное упрощение и обеспечивает повышение эффективности, влияет на безопасность работ и независимость – оператор сам контролирует раскопки, не нуждается в поддержке геодезиста, нет необходимости протягивать канаты или вбивать колья.
• строим дом лазером NL520 - NL520 отлично подходит для всех строительных работ. Мы будем использовать его на начальных этапах строительства – выравнивании участка или снятии верхнего слоя почвы. Следующие этапы фундамента, кладочные работы, заливка полов – лазерный уровень покажет нам идеальный уровень, а также уклоны (например, опалубку для лестницы). Он также понадобится для последующих строительных работ и возведения крыши. Оборудование имеет ножки на корпусе и винтовой вход штатива для установки его на бок и формирования вертикальной плоскости. После блокировки компенсатора мы можем работать с любой наклоненной плоскостью. Очень п
