Контроллер CHC2 18G HDMI Scaler

CEC EDID 4K HDR

Контроллер, HDMI скалер с функцией управления сигналом EDID, управление HDMI-CEC, RS-232, ИК-программирование. Вход: 1x HDMI, выход: 1x HDMI-CEC. Максимальная пропускная способность: 18 Гбит/с. Максимальное поддерживаемое разрешение: 4K при 60 Гц (4:4:4). Поддержка HDR10, HDCP 2.2. Повышение разрешения 4K до 1080p

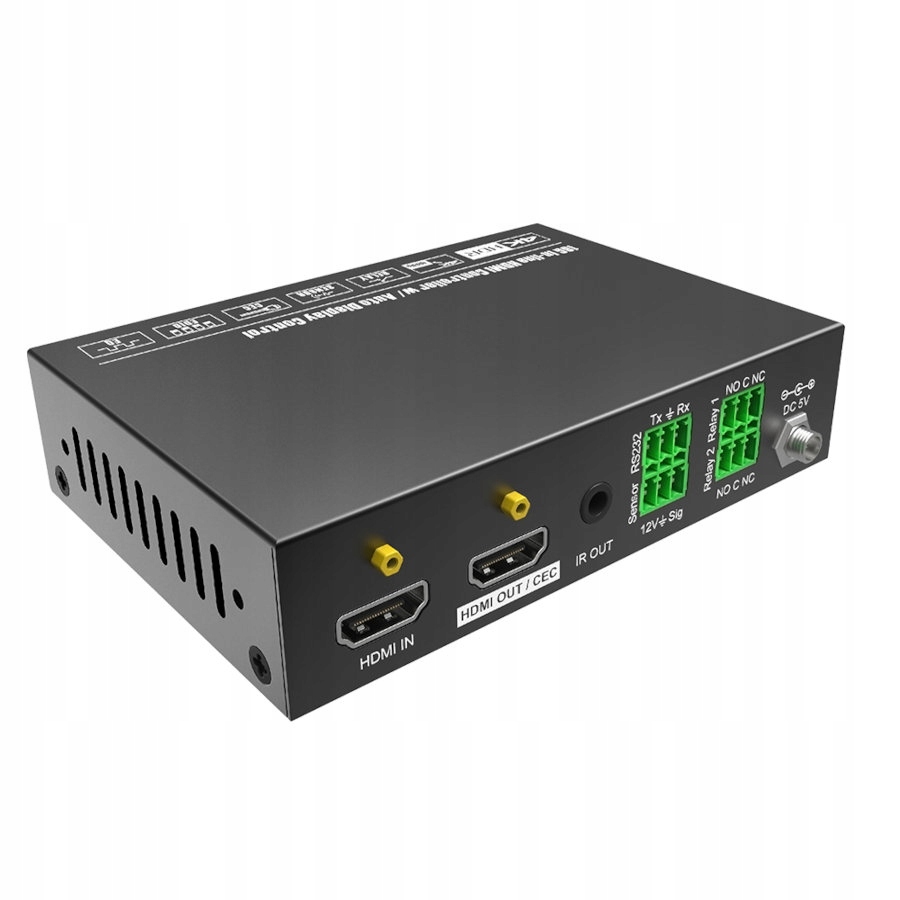

CHC2 18G — HDMI-контроллер, предназначенный для систем автоматического управления и расширения сигнала HDMI. Он позволяет управлять сигналом EDID (4-контактный DIP-переключатель). Поддерживает HDMI-CEC, управление RS232, программирование ИК-сигнала. Он позволяет автоматически отправлять сигнал CEC, RS-232 или инфракрасный порт для включения/выключения, например, монитора. Он также имеет реле управления, например, для свертывания/расширения проекционного экрана. Поддерживает видеосигналы с разрешением до 4K при 60 Гц. Он может повысить разрешение входного изображения 4K до более низкого разрешения для дисплеев 1080p.

Особенности:

• Максимальная пропускная способность: 18 Гбит/с.
• Максимальное разрешение: 4K×2K при 60 Гц (4:4:4).
• Функция сквозной передачи HDCP или преобразование в HDCP 1.4 для более широкой совместимости.
• Функция горячего подключения.
• Масштабирование изображения 4K до 1080p.
• Вход: 1x HDMI, выход: 1x HDMI-CEC, 1x IR OUT.
• Поддержка HDR10, Dolby Vision, HDCP 2.2.
• Светодиоды, указывающие работу.
• Управление EDID: четыре программных DIP-переключателя.
>
• Управление дисплеем через HDMI-CEC, RS-232 или инфракрасные сигналы.
• Встроенный стабилизатор сигнала, позволяющий использовать более длинные кабели HDMI.

Технические данные

Входы:

• 1 × HDMI типа A, гнездо
• 1 × USB типа A , гнездо (для обновления прошивки)

Выходы:

• 1 × HDMI (CEC) тип A, гнездо
• 1 × выход ИК-сигнала (3,5 мм)

Максимум скорость:

• 18Гбит/с.

Поддерживаемые стандарты:

• HDMI 2.0, HDCP 2.2, сквозной HDCP

Управление EDID:

• 4x DIP-переключатель

Индикаторы:

• 4 светодиода (источник питания/выход HDMI/режим программирования IR)

Источник питания:

• 5 В постоянного тока, 1 А

Рабочая температура:

• -5° до +55°C

Хранение температура:

• –25° до +70°C

Влажность:

• от 10% до 90%

Размеры устройства:

• 120 мм × 28 мм × 84 мм (ширина × высота × глубина)

Вес устройства:

• ок. 305 г.

Рекомендуемая длина кабеля HDMI:

• 1080p при 60 Гц: до 10 м (33 фута)
• 4K@60Гц: до 5 м (16 футов)

Содержимое комплекта:

• 1x Контроллер CHC2 HDMI
• 1x кабель RS-232 (3-контактный <-> DB9)
• 2x монтажный кронштейн
• 4x монтажные винты
• 4x пластиковые шайбы
• 3x 3-контактные разъемы
• 1 блок питания постоянного тока 5 В/1 А
• 1 руководство пользователя (на английском языке)
