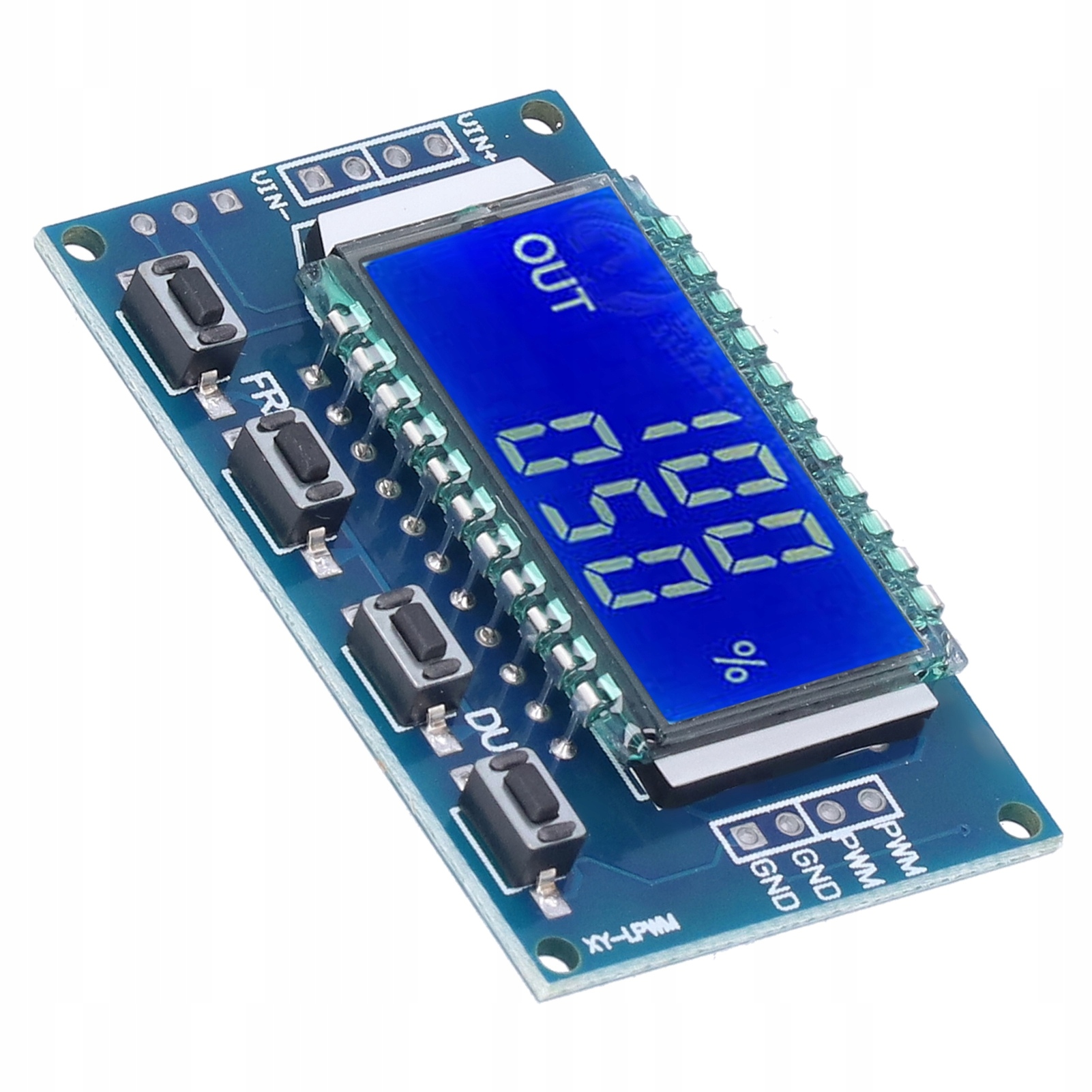

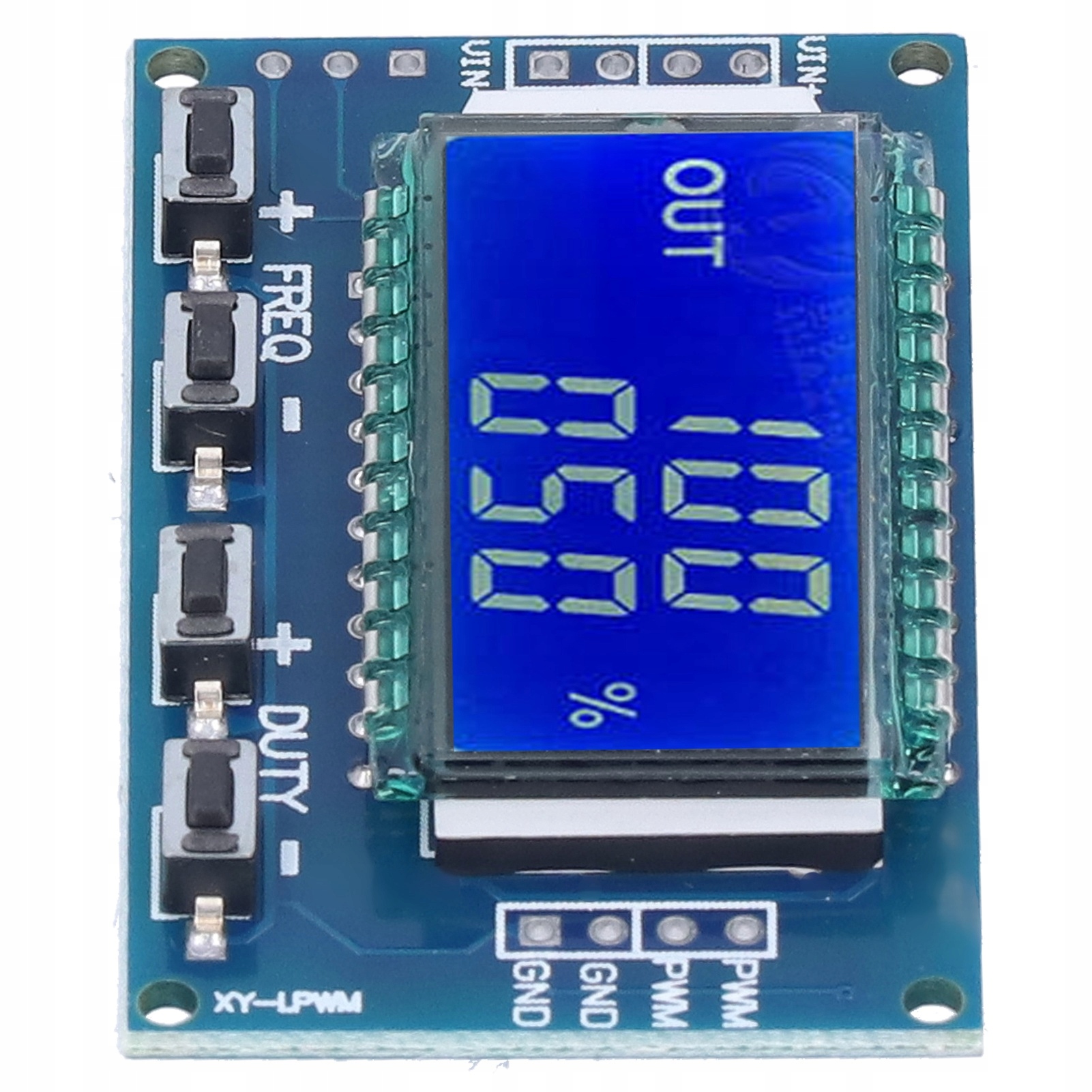

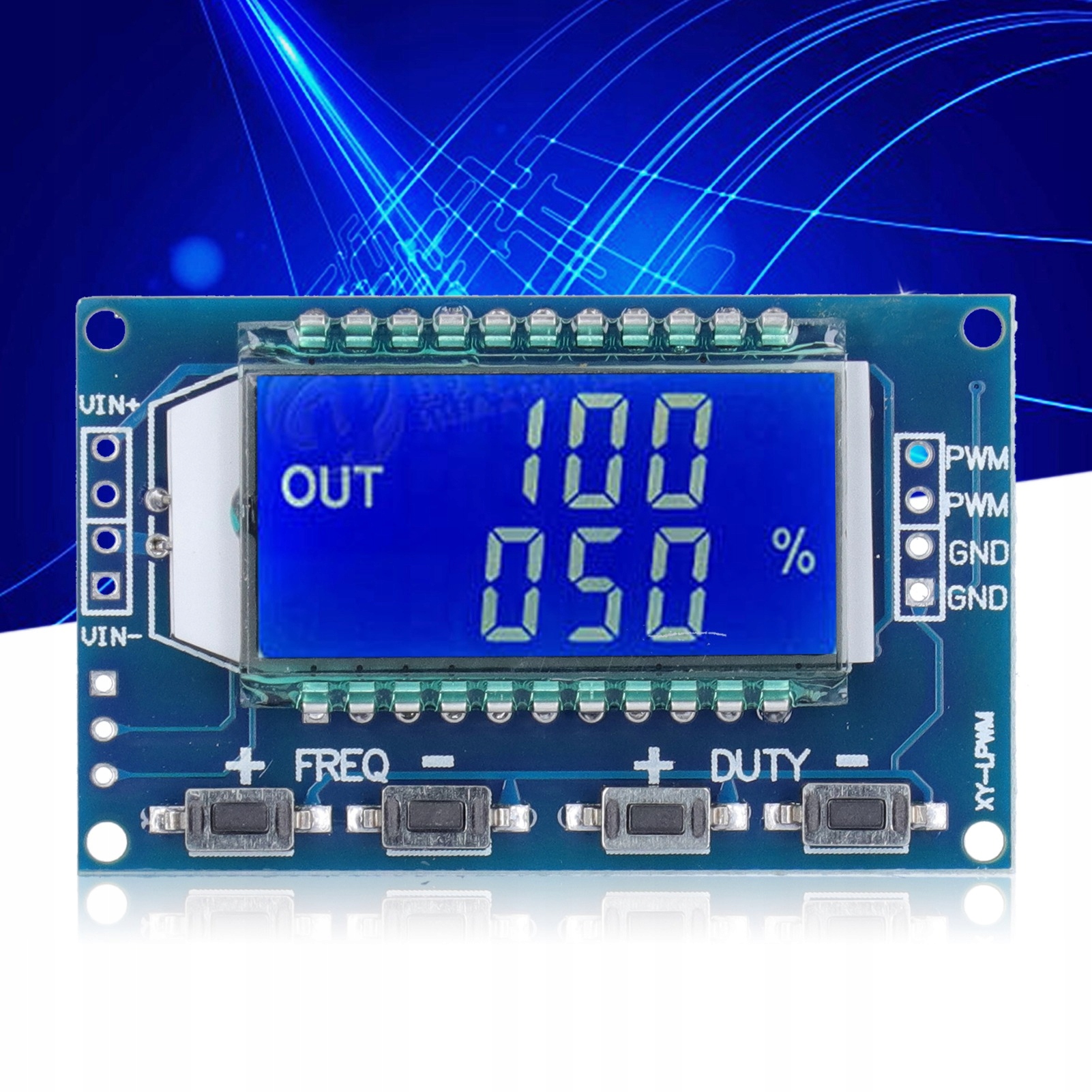

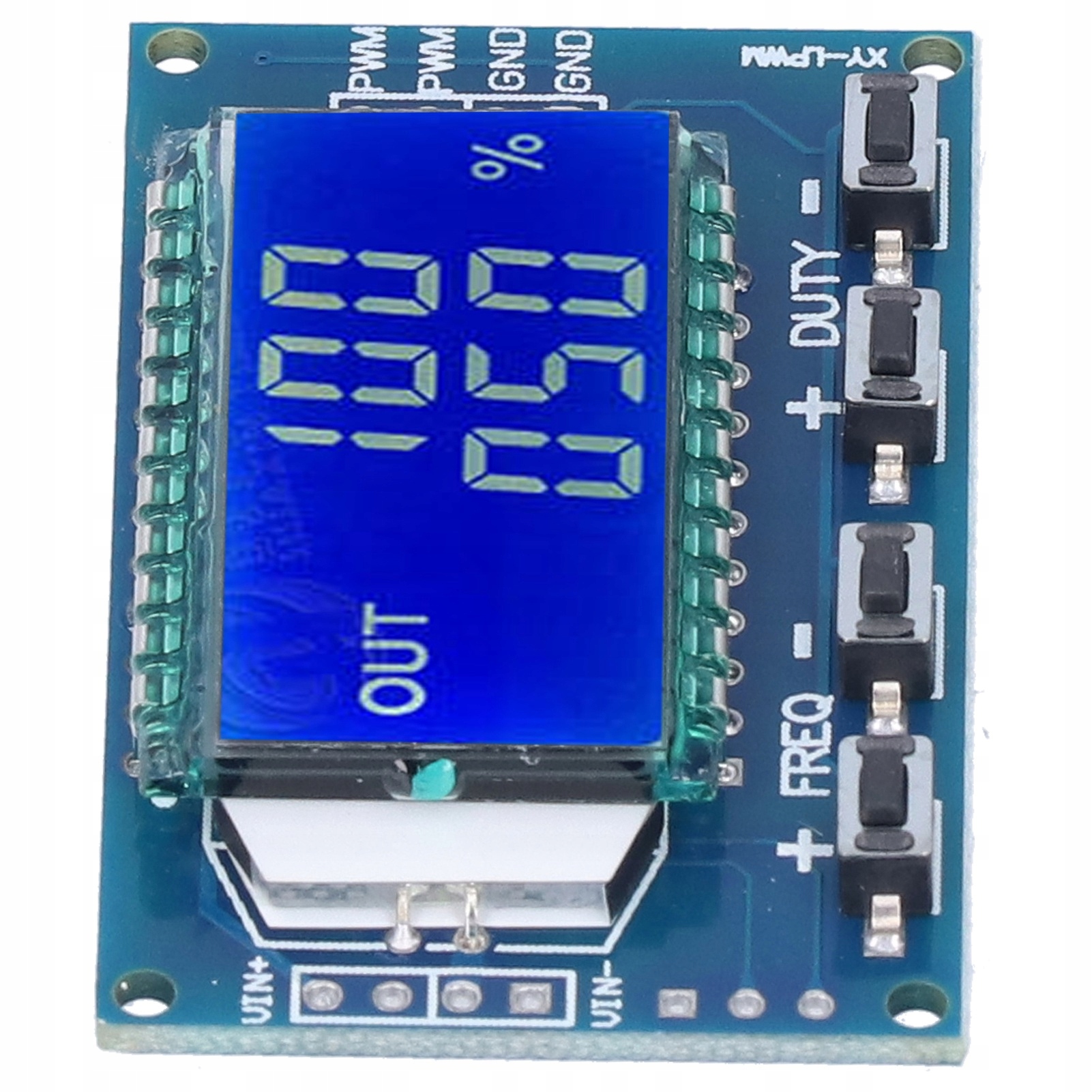

Частота модуля генератора сигналів ШІМ
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Заказывая «Частота модуля генератора сигналів ШІМ», вы можете быть уверены, что данное изделие из каталога «Модули» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Особенность:1. Область применения: используется в качестве генератора прямоугольных сигналов для генерации прямоугольных сигналов для экспериментальных разработок и для генерации прямоугольных сигналов для управления контроллерами двигателей.
2. Генерация регулируемых импульсов: этот модуль генерирует регулируемые импульсы для использования с MCU и управлением цепями (такие приложения, как регулирование яркости ШИМ и управление скоростью).
3. Простота в эксплуатации: выход ШИМ, этот модуль может устанавливать частоту и рабочий цикл отдельно, с широким диапазоном частот и высокой точностью.
4. ЖК-дисплей: Частота и рабочий цикл ЖК-дисплея очень четкие. Этот модуль может обмениваться данными с последовательным портом. Все параметры настройки сохраняются после выключения питания.
5. Четыре диапазона частот, автоматическое переключение: XXX (без десятичной точки): наименьшая единица измерения — 1 Гц, в диапазоне 1 Гц ~ 999 Гц, X.XX (сто десятичных знаков) — минимальная единица измерения 0,01 кГц, в диапазоне 1,00. КГц ~ 9,99 КГц, XX.X (десятичные): минимальная единица измерения — 0,1 кГц; диапазон 10,0–99,9 кГц, X.X.X (десятичные единицы): минимальная единица измерения — 1 кГц; диапазон 1–150 кГц.
. Модуль генератора сигналов частоты ШИМ
. Модуль генератора частотных сигналов ШИМ
Спецификация:Тип изделия: модуль генератора сигналов
Материал: пластик;
Частотный диапазон разделен на четыре, автоматическое переключение:
1.XXX (без десятичной точки): наименьшая единица измерения — 1 Гц в диапазоне 1–999 Гц;
2.X.XX (сто десятичной точки) — минимальная единица измерения 0,01 кГц в диапазоне 1,00 кГц ~ 9,99 кГц;
3.XX.X (десять десятичных знаков): минимальная единица измерения — 0,1 кГц; диапазон 10,0–99,9 кГц
4.X.X.X (десятичные десять и сто): минимальная единица измерения — 1 кГц; диапазон 1–150 кГц
например. Отображение частоты: 100 указывает, что выходной импульс ШИМ составляет 100 Гц;
1,01 представляет выходной импульс ШИМ 1,01 К;
54,1 представляет выходной импульс ШИМ 54,1 кГц;
1.2.4 указывает, что выходной импульс ШИМ составляет 124 кГц;
Диапазон рабочего цикла: от 0 до 100 %
Все параметры конфигурации, энергосбережение.
Модуль параметров:
Рабочее напряжение: 3,3 ~ 30 В
Диапазон частот: 1 Гц ~ 150 кГц
Точность частоты: в каждом диапазоне точность составляет около 2%
Сигнал нагрузки: выходной ток около 5 ~ 30 мА.
Выходная амплитуда: амплитуда ШИМ равна напряжению питания.
Температура окружающей среды: -20 ~ + 70 ℃
Управление последовательным портом (связь на уровне MCU TTL)
Стандарт связи: 9600 бит/с Биты данных: 8
Стоповые биты: 1
Бит четности: нет
Управление потоком: нет
1. Частота ШИМ
"F101": установите частоту 101 Гц (001–999)
"F1.05": установите частоту 1,05 кГц (1,00 ~ 9,99)
«F10.5»: установите частоту 10,5 кГц (10,0 ~ 99,9)
«F1.0.5»: установите частоту 105 кГц (1.0.0 ~ 1.5.0)
< р>2. Рабочий цикл ШИМ"DXXX": установите рабочий цикл ШИМ на XXX; (001 ~ 100)
Например, D050 установите рабочий цикл ШИМ на 50 %
3. Считывает заданные параметры.
Отправляет «прочитанную» строку для чтения настроек параметров.
Успешный возврат: ВНИЗ;
Неудачный возврат: ПАДЕНИЕ.
<р>. Модуль генератора сигналов частоты ШИМ. Модуль генератора частотных сигналов ШИМ
Список комплектации: 1 модуль генератора сигналов
