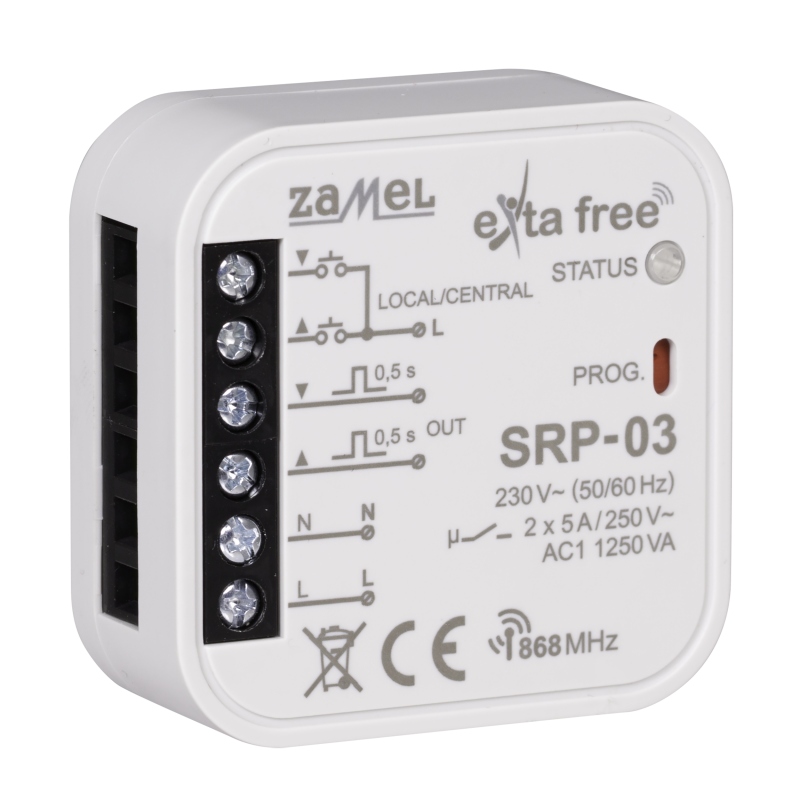

КОНТРОЛЛЕР ЦЕНТРАЛЬНЫХ НАСОСНЫХ РОЛЬСТАВНЕЙ SRP-03 EXF10000081 ZAMEL
Контроллер роллет СРП-03 предназначен для выполнения функции центрального управления приводами оконных роллет. Устройство формирует импульсы центрального управления (полное открытие или закрытие роллеты или группы роллет, длительность импульса 0,5 с). SRP-03 может использоваться как элемент беспроводного (передатчики системы EXTA FREE) или проводного (жалюзи) централизованного управления, что позволяет интегрировать проводные контроллеры роллет (SRM-10, SRP-01). или устройства других производителей) с помощью беспроводной системы управления EXTA FREE.
✅ ОСОБЕННОСТИ ПРОДУКТА
<ул>
Предназначен для проводного и беспроводного централизованного (группового) управления приводами оконных роллет, маркиз и ворот (электродвигатели переменного тока 230 В).
Интеграция с проводными контроллерами роллет SRM-10 и SRP-01 или устройствами других производителей,
Входы для проводного управления центральными рольставнями.
Возможность работы с любым выключателем жалюзи (не оснащенным элементами подсветки).
Энергосберегающее устройство, рассчитанное на непрерывную работу.
✔ УСТАНОВКА
- Отключите цепь питания с помощью предохранителя, выключателя максимального тока или выключателя-разъединителя, подключенного к соответствующей цепи.
- Проверьте отсутствие напряжения на электросети. кабели питания с соответствующим устройством.
- Подключите провода к клеммам в соответствии со схемой подключения.
- Установите устройство СРП-03 в установочную коробку.
- Включите цепь питания.
ПРИМЕЧАНИЕ. Подключение проводных разъемов (МЕСТНЫЙ/ЦЕНТРАЛЬНЫЙ) не является обязательным.
✅ ПРОГРАММИРОВАНИЕ РАДИОПЕРЕДАТЧИКОВ
<ул>
Нажмите кнопку PROG устройства SRP-03 и удерживайте ее до тех пор, пока не загорится красный светодиод (постоянный сигнал). Затем отпустите кнопку PROG.
Нажмите, а затем отпустите первую кнопку передатчика (движение ▲). Загорится красный светодиод (пульсирующий, а затем непрерывный сигнал).
Нажмите, а затем отпустите вторую кнопку передатчика (движение ▼). Светодиод загорится (пульсирующий сигнал), а затем погаснет – ПЕРЕДАТЧИК СОХРАНЕН.
Пример процедуры программирования. Процедура аналогична для всех радиопередатчиков EXTA FREE
✅ ТЕХНИЧЕСКИЕ ДАННЫЕ
<ул>
Коммерческое обозначение: SRP-03
Код производителя: EXF10000081
Номинальное напряжение питания: 230 В переменного тока
Номинальная частота: 50/60 Гц
Номинальная потребляемая мощность: 0,4 Вт в режиме ожидания/0,7 Вт при движении роллет
Передача: радио 868 МГц
Способ передачи: в одну сторону
Кодирование: передача с адресацией
Максимальное количество передатчиков: 32
Дальность действия: до 250 м на открытой местности
Оптическая индикация работы:красный светодиод
Терминалы местного управления: МЕСТНЫЙ/ЦЕНТРАЛЬНЫЙ (вверху), (внизу)
Выходные клеммы: OUT (сверху), (снизу) — выходы центрального управления
Параметры контактов реле: 2НО 5А / 250В~ AC1 1250ВА (контакты по напряжению)
Количество клемм подключения: 6
Сечение соединительных кабелей: 0,2 ÷ 2,50 мм2
Рабочее положение: любое
Категория перенапряжения: II
Степень загрязнения: 2
Перенапряжение: 1 кВ (EN 61000-4-5)
Крепление корпуса:установочная коробка Ø60 мм
Диапазон рабочих температур: -10 до + 55 °C
Класс защиты корпуса: IP20
Размеры: 47,5 x 47,5 x 20 мм
Вес: 0,039 кг
