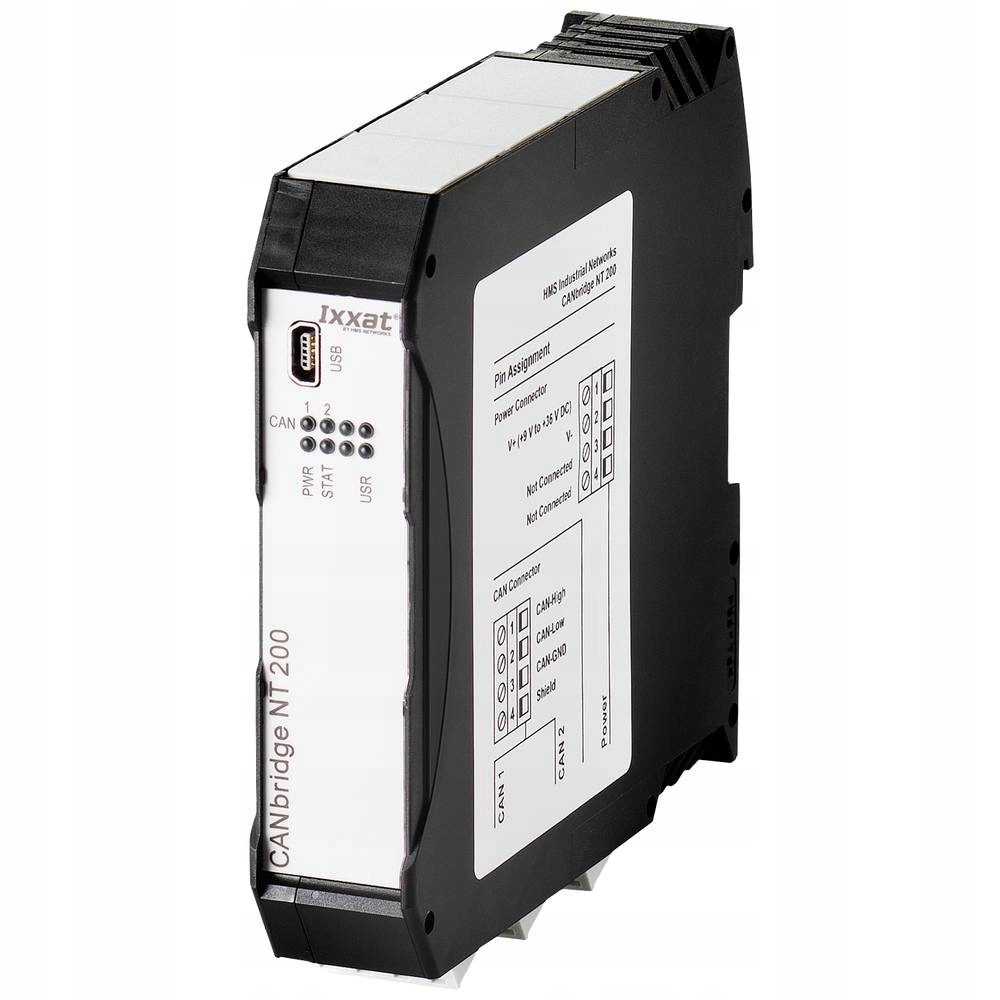

CAN-мост Ixxat 1.01.0331.20000 CAN-Bus 24 В/DC

Производитель: Ixxat / Номер продукта: 1616323 / Вес продукта: / EAN: 4053199511839

Это устройство позволяет легко подключаться к сетям, даже с разными скоростями передачи данных или форматами кадров (идентификатор 11/29 бит). Мосты/маршрутизаторы оснащены мощным микроконтроллером, который может выполнять фильтрацию сообщений, преобразование идентификаторов и мультиплексирование данных даже для пакетов и высоких скоростей передачи данных без потери сообщений. Особенности До двух каналов CAN в одном устройстве Мощный фильтр, преобразование идентификаторов, отображение данных и мультиплексирование. Простая настройка с помощью инструмента на базе Windows. Преимущества Простое подключение систем CAN и устройств. Экономия за счет простой прокладки кабелей. Увеличение размера системы и использование топологии «дерево/звезда». Улучшено. система надежности. Защита сегментов благодаря гальванической развязке. Принцип работы. В отличие от CAN-ретранслятора, который только транслирует электрические сигналы, мост/маршрутизатор полностью принимает сообщения, а затем отправляет их в другую сеть, учитывая принципы фильтрации, преобразования, отображения и мультиплексирования (пересылки). принцип). Используя таблицы сопоставления, можно обмениваться сообщениями между всеми четырьмя сетями. Используя правила фильтрации и преобразования, сообщения CAN можно фильтровать или изменять. Это снижает нагрузку на шину в каждой сети, поскольку передаются только сообщения, представляющие интерес для другой сети. Мультиплексирование данных позволяет сопоставлять, например, данные CAN с несколькими стандартными сообщениями CAN. Конфигурация Конфигурацию CANbridge NT можно удобно выполнить через USB с помощью прилагаемого инструмента конфигурации на базе Windows. С помощью этого инструмента можно очень легко настроить правила фильтрации, сопоставления, мультиплексирования или трансляции без каких-либо знаний программирования.

Технические данные:

• Дополнительные технические данные: Стандарт CAN: от 5 до 1000 кбод
• Оконечная нагрузка шины CAN: нет
• CAN-трансивер: Texas Instruments SN65HVD251P
• Texas Instruments SN65HVD251P
• Гальваническая развязка: от 1 кВ до 1 секунды.
• Степень защиты: IP20
• Размеры 114,5 x 99 x 22,5 мм
• Вес: около 150 г
• Сертификаты: CE, FCC
• Интерфейс Advantech: CAN-Bus
• Максимальная рабочая температура: + 85 °C
• Минимальная рабочая температура: - 40 °C
• Рабочее напряжение: 9 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока, 36 В постоянного тока
• Упаковка без пластика: да
• Потребляемый ток: 110 мА
• li>
• Ширина изделия: 115 мм
• Высота изделия: 99 мм

Объём поставки:

• CANbridge NT 200
• Компакт-диск с конфигуратором CAN-шлюза
• Руководство пользователя
• Кабель MiniUSB
