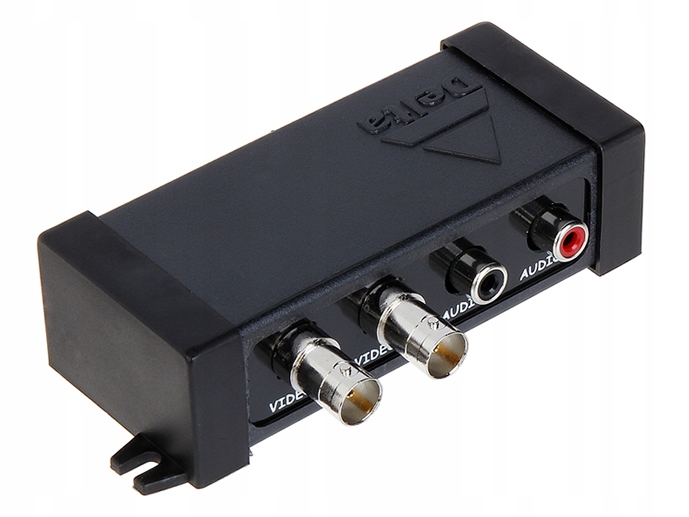

ВИДЕО-АУДИО ТРАНСФОРМАТОР ТР-2П+2АУ

Индекс: С42

Характеристики

ТР-2П+2АУ предназначен для передачи видеосигнала по витой паре. Устройство подстраивает сопротивление коаксиального кабеля 75 Ом под сопротивление симметричного кабеля, обеспечивая передачу видеосигнала на расстояние до 400 м (витая пара 5-й категории) и устраняя асимметричные помехи. В аудиотракте происходит гальваническая развязка, а сопротивление сигнала 600 Ом согласуется с сопротивлением симметричного кабеля, что позволяет передавать аудиосигнал на расстояние до 1200 метров.

Таких устройств требуется два. построить полный путь передачи сигнала.

Параметры

• Стандарт: AHD - 5 Мп, HD-CVI - 8 Мп 4K UHD, HD-TVI - 8 Мп 4K UHD, CVBS - PAL/NTSC
• Диапазон звука: макс. 1200 м.
• Тип устройства: Пассивный.
• Количество каналов: 2 Видео, 2 АУДИО.
• Диапазон видео: макс. 400 м UTP категории 5e
• Напряжение ввода/вывода 75 Ом (CVBS): 1 В (размах)
• Затухание: 4,43 МГц @ 0,73 дБ, 11 МГц @ 1,24 дБ, 21 МГц @ 2,16 дБ , 38 МГц @ 3,35 дБ, 42 МГц @ 3,54 дБ, 67,5 МГц @ 3,72 дБ
• Полоса пропускания звука: 20 Гц–20 кГц
• Гальваническая развязка между входами и выходами: 600 В – Аудио
• Разделение между входами: > -50 дБ Видео
• CMRR (дБ @ 5 МГц): 50 дБ
• Коаксиальное сопротивление: 75 Ом Видео, 600 Ом АУДИО
• Сопротивление симметричного разъема: 100 Ом видео, 100 Ом АУДИО
• Номинальный уровень входного аудио: 1 В
• Номинальный уровень выходного аудио: 1 В
• li>
• Тип коаксиального разъема: 2 видеоразъема BNC, 2 аудиоразъема CINCH.
• Тип симметричного разъема: разъем RJ-45 (8-контактный, 4 пары).
• Рабочая температура: -50 °C - +55 °C.
• Допустимая относительная влажность окружающей среды: < 95 %.
• Размеры: 117 x 64 x 30 мм.
• Вес: 125 г.
