BTS7960 МОДУЛЬ ПРИВОДУ ДВИГУНА 43A ВИСОКА ЯКІСТЬ

Код: 15395443426
Как заказать
875 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №110654730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 2

Просматривая «BTS7960 МОДУЛЬ ПРИВОДУ ДВИГУНА 43A ВИСОКА ЯКІСТЬ», вы можете быть уверены, что данный товар из каталога «Контактори, перемикачі двигунів» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

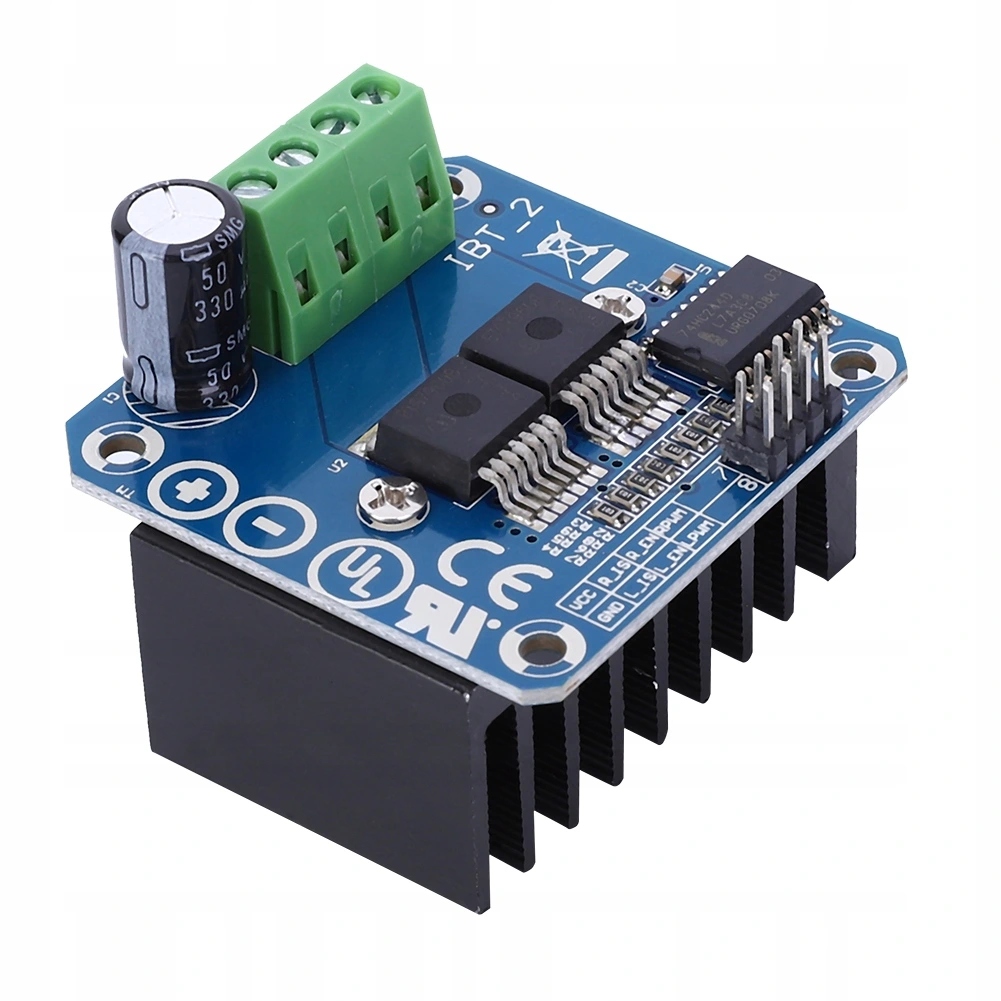

МОДУЛЬ МОТОРНОГО ПРИВОДА BTS7960 43А ВЫСОКОГО КАЧЕСТВА. МОДУЛЬ ПРИВОДА ДВИГАТЕЛЯ BTS7960 43А ВЫСОКОГО КАЧЕСТВА

<р>1. В контроллере используется микросхема BTS7960, которая состоит из мощного модуля драйвера H-моста с тепловой защитой от перегрузки по току.

2. Схема драйвера с двойным H-мостом BTS7960 имеет мощные функции управления и торможения, эффективно изолируя микроконтроллер и драйвер двигателя, а также высокий ток 43 А.

3. Этот продукт может осуществлять прямое и обратное вращение двигателя, а два входа ШИМ имеют максимальную частоту 25 кГц.

4. Изоляция 5 В от одного чипа может эффективно защитить один чип.

5. Изделие отличается стабильной работой и длительным сроком службы.

. МОДУЛЬ ПРИВОДА ДВИГАТЕЛЯ BTS7960 43А ВЫСОКОГО КАЧЕСТВА

Тип изделия: модуль привода двигателя

BTS7960, двойной сильноточный драйвер H-моста (43 А);

5 В изолировано от MCU для эффективной защиты MCU;

p>

Встроенный индикатор питания 5В;

Индикация напряжения на выходе контроллера мотора;

Радиатор можно заваривать;

. МОДУЛЬ ПРИВОДА ДВИГАТЕЛЯ BTS7960 43А ВЫСОКОГО КАЧЕСТВА

Определение PIN-кода:

1. RPWM: поверните направо к PWM

2. LPWM: поверните ШИМ влево

3. R_EN: поверните направо, чтобы включить (активный высокий уровень)

4. L_EN: включить поворот налево (активный высокий уровень)

5. R_IS: Предупреждение о токе правого поворота (может плавать)

6. L_IS: Предупреждение о токе левого поворота (может плавать)

7. Напряжение питания: (5 В)

8. Земля

. МОДУЛЬ ПРИВОДА ДВИГАТЕЛЯ BTS7960 43А ВЫСОКОГО КАЧЕСТВА

Метод подключения:Метод 1:

VCC: 5 В от однокристального микрокомпьютера (MCU)

GND: GND микроконтроллера (MCU)

L_PWM : ШИМ или 5 В от микроконтроллера (MCU) для вращения против часовой стрелки (CW)

R_PWM: ШИМ или 5 В от микроконтроллера (MCU) для вращения по часовой стрелке (CCW)

R_EN и L_EN : 5 В от микроконтроллера (MCU)

Метод 2:

VCC: 5 В от однокристального микрокомпьютера (MCU)

GND: GND микроконтроллера ( MCU)

L_PWM: 5 В от микроконтроллера (MCU) для вращения против часовой стрелки (CW)

R_PWM: 5 В от микроконтроллера (MCU) для вращения по часовой стрелке (CCW)

R_EN и L_EN: ШИМ с микроконтроллером (MCU)

От MCU к модулю драйвера требуется всего четыре провода (GND. 5В. PWM1. PWM2);

5В схема изоляции источника питания (может использоваться совместно с MCU 5 В);

Может заставить двигатель вращаться вперед, две входные частоты ШИМ до 25 кГц;

Два тепловых потока через сигнал ошибки выход;

Изолирующий чип 5 В (может использоваться совместно с микроконтроллером 5 В), вы также можете использовать встроенный источник питания 5 В;

Напряжение питания от 5,5 В до 27 В;

Напряжение питания от 5,5 В до 27 В;

п><р>. МОДУЛЬ ПРИВОДА ДВИГАТЕЛЯ BTS7960 43А ВЫСОКОГО КАЧЕСТВА

Список упаковки: 1 модуль моторного привода.

Примечание: обратите внимание, что новый и старый тип этого продукта будут отправлены случайным образом, поэтому убедитесь, что вы не Не возражайте перед размещением заказа.

. МОДУЛЬ ПРИВОДА ДВИГАТЕЛЯ BTS7960 43А ВЫСОКОГО КАЧЕСТВА
