Последняя редакция ламп на базе мощного диода CREE XHP50.3 HD и модифицированного расширенного контроллера 3.0, версия 9А (световой поток для режима TURBO 3100лм). Питание от аккумулятора Li-Ion 21700. В этом предложении вы покупаете лампу Convoy S21B, построенную на диоде CREE XHP50.3 HD bin K2 с цветовой температурой 6000К и выбором оптики (средняя, ​​широкая или эллиптическая ВНЕДОРОЖНАЯ). ). В данной модели пользователь может самостоятельно заменить оптику на другую с разной степенью фокусировки (все варианты можно приобрести в других товарах продавца).

Проверенный контроллер, расширенный с версии 3.0, был модифицирован новым режимом 9А и улучшен механизм тепловой защиты (режим 9А 3100лм составляет ~35 Вт мощности, при которой работает устройство, что требует более быстрого реагирования на температуру меняется).

Ток питания светодиода получается не модулированным сигналом ШИМ, а регулируемым постоянным током. Это имеет ряд преимуществ, таких как: использование более высокой эффективности (лм/Вт) светодиода, питаемого малым постоянным током, более длительный срок службы аккумулятора (мы заряжаем постоянную величину и не утомляем его большими скачками тока), нечасто звуковой сигнал ШИМ, фонарик не мешает другим работающим устройствам поблизости (например, беспроводным велосипедным счетчикам).

Трапецеидальная резьба и герметичные соединения

Сильноточный реверсивный переключатель дополнительно пропитан специальной консервантой, исключающей искрообразование, минимизирующей перепады напряжения и продлевающей срок его службы. Медно-бериллиевые пружины как для контроллера, так и для модуля переключателя, дополнительно шунтированные медной оплеткой, рассчитанные на механическое управление + посеребренные латунные контакты. Эти модификации устраняют проблему прерывания света при толчках, ударах и т. д. Они также минимизируют падение напряжения в цепи питания лампы.

Отличительной особенностью наиболее мощных моделей предложения с контроллером 9А является «кастомная» резина переключателя. По желанию резинка может быть заменена на другие стандартные цвета (черный, зеленый, синий, белый или амарантово-красный).

Следует учитывать, что диод XHP50.3 HD имеет высокий КПД в лм/Вт и очень высокую максимальную мощность, но представляет собой 4-х чиповый эмиттер с большой поверхностью излучения. Это приводит к большей дисперсии луча, чем, например, у диода SST-40 с такой же оптикой.

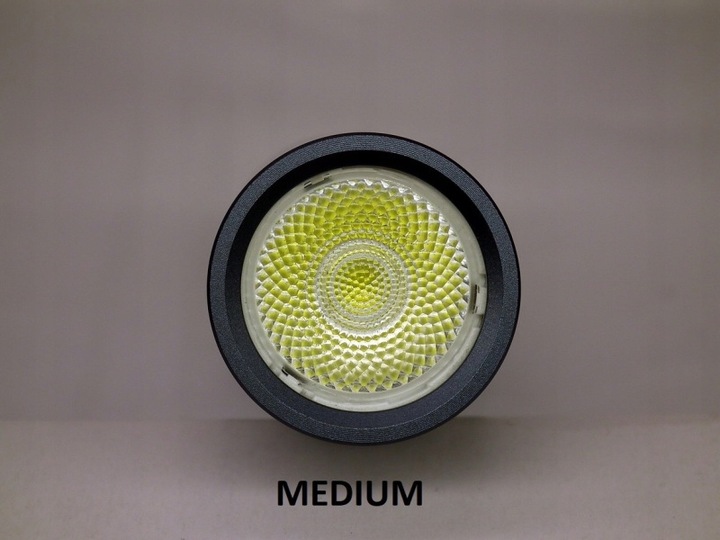

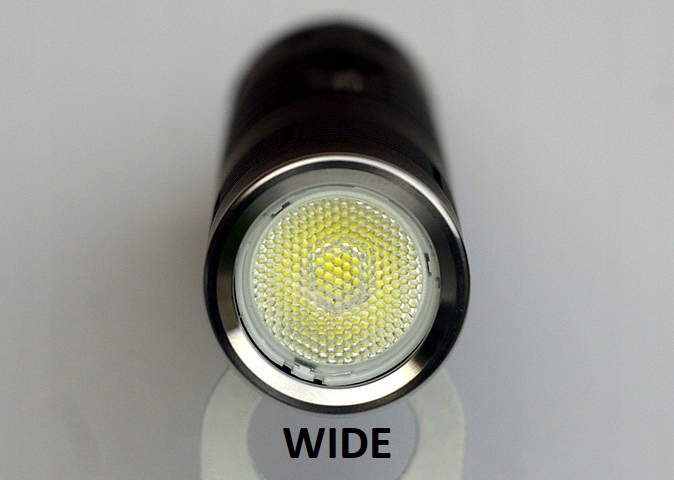

Ниже представлена ​​оптика, выбранная для диода XHP50.3 (MEDIUM, WIDE и опции ВНЕДОРОЖНЫЙ ВЕЛОСИПЕД).

В примечаниях к заказу укажите информацию об опции, которая будет установлена ​​в фонаре. Все варианты можно приобрести в других товарах

Ниже представлено обучающее видео о том, как правильно заменить оптику в данной модели:

https://www.youtube.com/watch?v=zSRUEVjLbks&ab_channel=uslugiopto

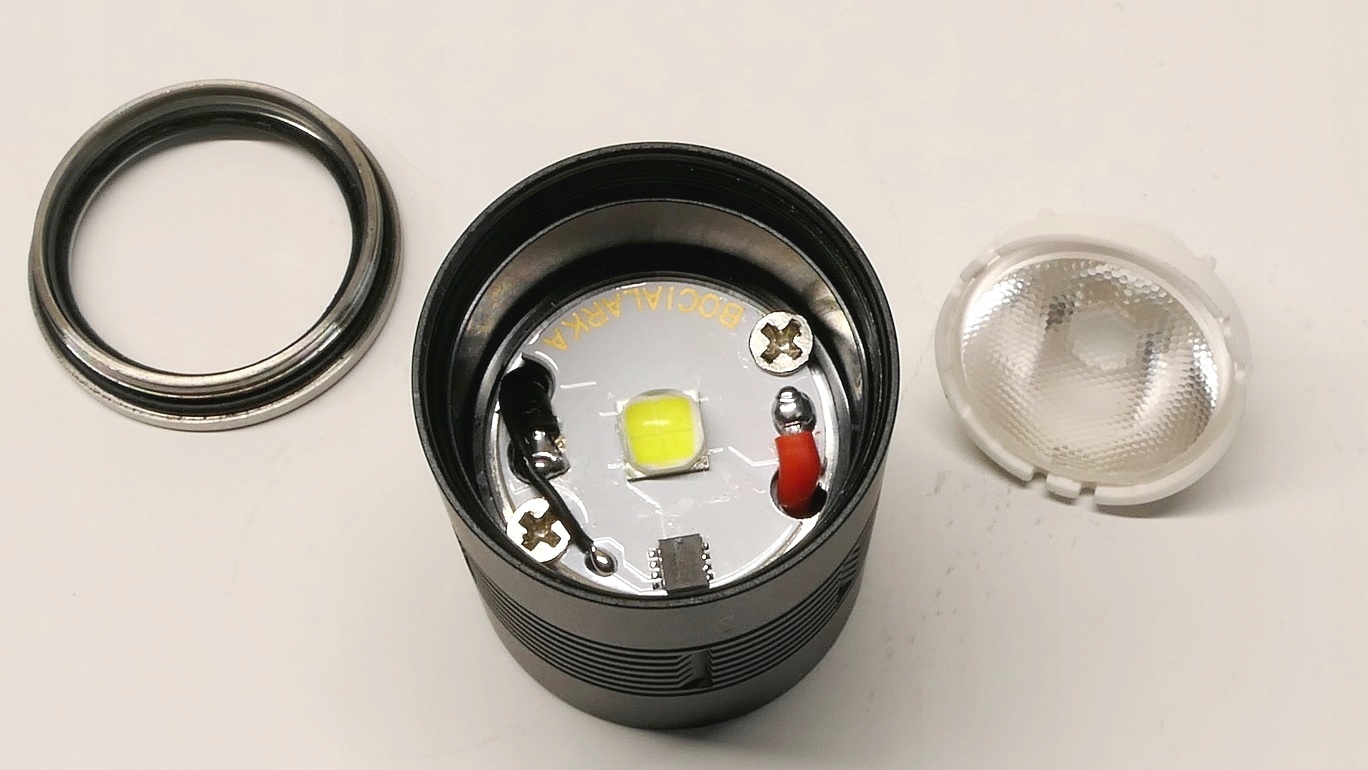

При замене необходимо соблюдать осторожность и чистоту. Не трогайте грязными руками. Загрязнения, такие как жирные следы и т. д. нарушить работу и ухудшить параметры оптической системы. Используйте резиновые перчатки, которые также облегчат позиционирование оптики (квадратное углубление в основании держателя линзы должно идеально прилегать к корпусу диода). Устанавливая оптику (аккуратно поворачивая ее до щелчка), не нажимайте на диод, так как это может привести к его повреждению. Убедившись в правильности положения коллиматора, надеваем сверху стальное кольцо со стаканом и прокладками и затягиваем его, чтобы обеспечить герметичность устройства. МЕХАНИЧЕСКОЕ ПОВРЕЖДЕНИЕ ДИОДА ПРИ НЕБРЕЖНОЙ ЗАМЕНЕ ОПТИКИ НЕ РАСПРОСТРАНЯЕТСЯ ГАРАНТИЙНЫМ РЕМОНТОМ.

ОПИСАНИЕ РАБОТЫ РАСШИРЕННОГО КОНТРОЛЛЕРА 3.0 9А:

Мы можем использовать три переключаемые группы режимов (4-режимный EDC, 3-режимный ВЕЛОСИПЕД, 2-режимный ТАКТИЧЕСКИЙ) - каждый режим в ней можно свободно установить из 16 уровней яркости, доступных в процессе программирования.

По умолчанию/заводские настройки режимов в отдельных группах:

EDC: 1%/5%/33%/TURBO - группа по умолчанию заводского устройства p>

Велосипед: 7%/45%/ТУРБО

Тактика: 8%/ТУРБО

Полезные клики :

1 щелчок: переход к следующему режиму в цикле выбранной группы

2 клика: переход на предыдущий режим в цикле выбранной группы

3 нажатия: режим стробоскопа с интенсивностью того режима, из которого мы его активировали (разные рабочие частоты в зависимости от группы мы находимся в: группе EDC 4 Гц, группе велосипедистов 2 Гц, тактической группе 16 Гц - в этой группе интенсивность всегда 100%).

4-клик: Точное измерение напряжения при load — контроллер сообщает нам о десятой части V после 3.Х. Например, 8 миганий означают 3,8 В; 5 миганий означают напряжение 3,5 В и т. д.

5 кликов: смена группы EDC->Велосипед->Тактический режим

Нажатие конфигурации:

6 кликов: Программирование заданного режима из палитры из 16 доступных уровней яркости.

7 кликов: Отключение/включение память последнего использованного режима

8 кликов: Сброс к заводским настройкам: режимы по умолчанию для всех групп, включая переход в группу EDC и включение памяти.

НОВИНКА:

15 щелчков: Блокировка режима. Эта функция означает, что мы можем использовать только тот режим, из которого мы ее вызвали. Операция ВКЛ/ВЫКЛ. Никакие клики по использованию или настройке не работают. В фоновом режиме работает только тепловая защита и защита по напряжению. Для отключения блокировки выполняем еще 15 нажатий и контроллер возвращается к нормальной работе с поддержкой мультинажатия. Эта функция полезна при работе фонаря, например, на оружии (боится переключения функции из-за сильных ударов) или если мы даем устройство в пользование, например, детям, пожилым людям и т. д.

Мониторинг температуры Эта процедура всегда выполняется в фоновом режиме и отслеживает текущую температуру контроллера. Он основан на внутреннем датчике температуры процессора Attiny25. После достижения порога безопасности (по умолчанию 60 градусов С) контроллер плавно снижает мощность, а затем пытается выровнять заданный режим работы. Если тепло по-прежнему не удаляется эффективно, уменьшите еще раз и придерживайтесь установленного порога безопасности. При остывании лампы (например, при попадании воздуха на корпус лампы) номинальные параметры запрограммированного режима возвращаются.

Предупреждение о низком напряжении элемента Начинает срабатывать при нахождении элемента в в данном рабочем режиме достигает около 2,9В. Происходит «моргание» и понижение на следующий, более низкий уровень из палитры программируемых режимов (достигаем в нем ~2,9В, мигаем и понижение на более низкий).

*/ Автор прошивки в этой версии фонаря - Pyra

Ниже представлена ​​таблица доступных расширенных режимов драйвера 3.0 9А для диода XHP50.3 HD bin K2 и блока питания с аккумулятором Samsung INR21700-50E 5000 мАч

ХАРАКТЕРИСТИКИ ПРОДУКТА:

Корпус: Алюминий с черным покрытием HA-III. Защитное кольцо для головы изготовлено из полированной нержавеющей стали.

Электропитание: Одна литий-ионная батарея 21700 (незащищенные элементы, длина 70 мм). В комплект не входит (можно приобрести в других товарах)

Оптика: TIR на выбор: средняя (среднедисперсная), широкая (рассеянная), эллиптическая велосипед OFF-ROARD (луч имеет форму вытянутого эллипса для использования на велосипеде в полевых условиях)

Защитное стекло: Стекло с антибликовым покрытием

Переключатель: сильноточный реверсивный переключатель

Ластик переключателя: Силикон, размер 16 мм, по умолчанию специальная версия ластика, отличающая модель 9А

Диоды на подложке MPCCB: Алюминиевая подложка с высокой теплопроводностью, тип DTP (прямая термопрокладка).

Световой поток: 3100 люмен в максимальном режиме (яркость - регулировка - различные режимы освещения)

Источник света: CREE XHP50.3 HD bin K2, цветовая температура 6000K.

Время работы зависит от выбранного режима, силы света и емкости аккумулятора.

Размеры: 125 мм (общая длина) х 27 мм (диаметр корпуса) х 27 мм (диаметр головки)

Вес: 86 грамм (без аккумулятора).

Аукцион проводится только за лампу. В комплект входит инструкция по эксплуатации лампы и письменная гарантия сроком на 3 года.

На других аукционах можно купить дополнительные аксессуары, такие как элементы 21700, велосипедные крепления, зарядные устройства.
