Новая версия фонарей с питанием от литий-ионного аккумулятора 21700 и новейшим расширенным контроллером 3.0. В этом предложении вы покупаете лампу Convoy S21B, построенную на диоде Luminus SST-40 bin N5 с цветовой температурой 5000К (холодный белый 6500К по запросу) и выбором оптики (точечная, средняя, ​​широкая или эллиптическая велосипедная). Кроме того, это первая модель, в которой пользователь может заменить оптику на другую самостоятельно (все варианты можно приобрести в других товарах продавца).

Расширенный драйвер 3.0 основан на двух компонентах: стандартная плата драйвера (17/22 мм) и специальная подложка MCPCB, на которой, помимо диода/светодиодов, также находится активатор драйвера в виде MOSFET-транзистора. Такое решение обеспечивает очень хорошее охлаждение всех тепловыделяющих элементов в фонаре и отсутствие эффекта искусственного нагрева платы контроллера токостабилизирующим элементом. Ток питания светодиодов получается не с помощью модулированного сигнала ШИМ, а с помощью регулируемого постоянного тока. Это имеет ряд преимуществ, таких как: использование более высокой эффективности (лм/Вт) светодиода, питаемого малым постоянным током, более длительный срок службы аккумулятора (мы заряжаем постоянную величину и не утомляем его большими скачками тока), нечасто звуковой сигнал ШИМ, фонарик не мешает другим работающим устройствам поблизости (например, беспроводным велосипедным счетчикам).

Высококачественное черное анодированное покрытие HA-III, защитное кольцо из нержавеющей стали

Трапецеидальная резьба и герметичные соединения. Сильноточный реверсивный переключатель. Мостовые пружины контроллера и модуля переключателя (специальная медная оплетка, предназначенная для механического управления) + посеребренные латунные контакты. Эти модификации устраняют проблему прерывания света при толчках, ударах и т. д. Они также минимизируют падение напряжения в цепи питания лампы. Плетеную стальную пружину можно заменить толстой позолоченной бериллиевой медной пружиной.

Ниже доступна для данной модели оптика. В комментарии к заказу укажите, какую опцию следует установить в светильник. Все варианты можно приобрести в других товарах

ТОЧЕЧНАЯ оптика

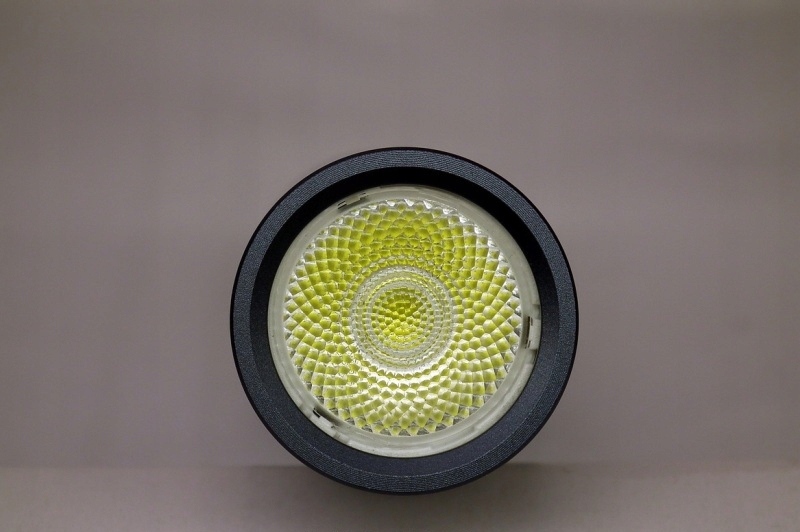

СРЕДНЯЯ оптика

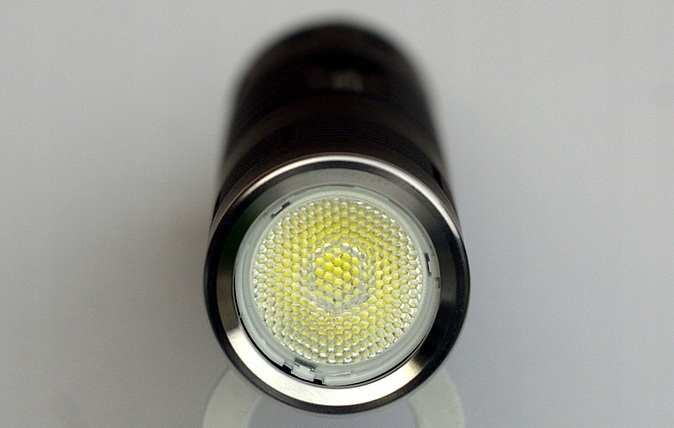

ШИРОКАЯ оптика

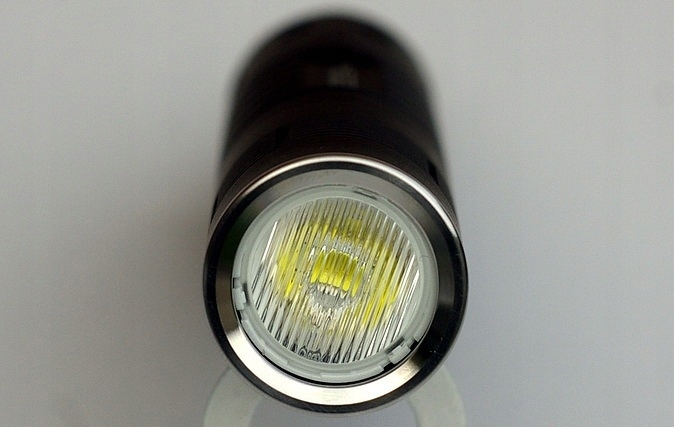

ЭЛИПТИЧЕСКАЯ ВЕЛОСИПЕДНАЯ оптика

Ниже представлено обучающее видео о том, как правильно заменить оптику в данной модели:

https://www.youtube.com/watch?v=zSRUEVjLbks&ab_channel=uslugiopto

При замене необходимо соблюдать осторожность и чистоту. Не трогайте грязными руками. Загрязнения, такие как жирные следы и т. д. нарушить работу и ухудшить параметры оптической системы. Используйте резиновые перчатки, которые также облегчат позиционирование оптики (квадратное углубление в основании держателя линзы должно идеально прилегать к корпусу диода). Устанавливая оптику (аккуратно поворачивая ее до щелчка), не нажимайте на диод, так как это может привести к его повреждению. Убедившись в правильности положения коллиматора, надеваем сверху стальное кольцо со стаканом и прокладками и затягиваем его, чтобы обеспечить герметичность устройства. МЕХАНИЧЕСКИЕ ПОВРЕЖДЕНИЯ ДИОДА ПРИ НЕБРЕЖНОЙ ЗАМЕНЕ ОПТИКИ НЕ РАСПРОСТРАНЯЮТСЯ ГАРАНТИЙНЫМ РЕМОНТОМ.

Ниже представлена ​​таблица доступных режимов расширенного контроллера 3.0 6А для диода SST-40 bin N5 и блока питания с аккумулятором Samsung INR21700-50E 5000мАч

СЛЕВА СЛЕВА: НОМЕР ЗАКАЗА, ПРОЦЕНТ МОЩНОСТИ, ТЕКУЩЕЕ ЗНАЧЕНИЕ, СВЕТОВОЙ ПОТОК, ВРЕМЯ. РАБОТАЮ

Мы можем использовать три переключаемые группы режимов (4-режимная EDC, 3-режимная ВЕЛОСИПЕД, 2-режимная ТАКТИЧЕСКАЯ) - каждый режим в ней можно свободно программировать из числа 16 уровней яркости, доступных в процессе программирования.

Настройки режима по умолчанию/заводские в отдельных группах:

EDC: 0,2%/5%/33%/100% - группа по умолчанию заводского устройства p>

Велосипед: 7%/45%/100%

Тактический: 8%/100%

Щелчки по утилитам:

1 клик: переход к следующему режиму в цикле выбранной группы

2 клика: переход к предыдущему режиму в выбранных группах групп

3 нажатия: режим стробоскопа с интенсивностью режима, из которого мы его активировали (разные рабочие частоты в зависимости от группы, в которой мы находимся в: группе EDC 4Гц, группе циклического 2Гц, группе тактической 16Гц - в этой группе интенсивность всегда 100%).

4-клик: Точное измерение напряжения при load — контроллер сообщает нам о десятой части V после 3.Х. Например, 8 миганий означают 3,8 В; 5 миганий означают напряжение 3,5 В и т. д.

5 кликов: смена группы EDC->Велосипед->Тактический режим

Нажатие конфигурации:

6 кликов: Программирование заданного режима из палитры из 16 доступных уровней яркости.

7 кликов: Отключение/включение память последнего использованного режима

8 кликов: Сброс к заводским настройкам: режимы по умолчанию для всех групп, включая переход в группу EDC и включение памяти.

НОВИНКА:

15 щелчков: Блокировка режима. Эта функция означает, что мы можем использовать только тот режим, из которого мы ее вызвали. Операция ВКЛ/ВЫКЛ. Никакие клики по использованию или настройке не работают. В фоновом режиме работает только тепловая защита и защита по напряжению. Для отключения блокировки выполняем еще 15 нажатий и контроллер возвращается к нормальной работе с поддержкой мультинажатия. Эта функция полезна при работе фонаря, например, на оружии (боится переключения функции из-за сильных ударов) или если мы даем устройство в пользование, например, детям, пожилым людям и т. д.

Мониторинг температуры Эта процедура всегда выполняется в фоновом режиме и отслеживает текущую температуру контроллера. Он основан на внутреннем датчике температуры процессора Attiny25. После достижения порога безопасности (по умолчанию 60 градусов С) контроллер плавно снижает мощность, а затем пытается выровнять заданный режим работы. Если тепло по-прежнему не удаляется эффективно, уменьшите еще раз и придерживайтесь установленного порога безопасности. При остывании лампы (например, при попадании воздуха на корпус лампы) номинальные параметры запрограммированного режима возвращаются.

Предупреждение о низком напряжении элемента Начинает срабатывать при нахождении элемента в в данном рабочем режиме достигает около 2,9В. Происходит «моргание» и понижение на следующий, более низкий уровень из палитры программируемых режимов (достигаем в нем ~2,9В, мигаем и понижение на более низкий).

*/ Автор прошивки в этой версии фонаря - Pyra

ХАРАКТЕРИСТИКИ ПРОДУКТА:

Корпус: Алюминий с черным покрытием HA-III. Защитное кольцо для головы изготовлено из полированной нержавеющей стали.

Электропитание: Одна литий-ионная батарея 21700 (незащищенные элементы, длина 70 мм). В комплект не входит (можно приобрести в других товарах)

Оптика: TIR на выбор: точечная (сфокусированная), средняя (среднедисперсная), широкая (диффузный), велосипедно-эллиптический (луч имеет форму вытянутого эллипса)

Защитное стекло: Стекло с антибликовым покрытием

Выключатель: сильноточный переключатель обратного хода

Резина переключателя: Силикон, размер 16 мм, черный по умолчанию (оранжевый, зеленый, синий, пурпурно-красный или белый по запросу).
