BNC+Jack<>UTP Pulsar P-TRPV1 передавач відео та живлення для систем HDCVI
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 10000
Оплачивая «BNC+Jack<>UTP Pulsar P-TRPV1 передавач відео та живлення для систем HDCVI», вы можете быть уверены, что данное изделие из каталога «Принадлежности» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

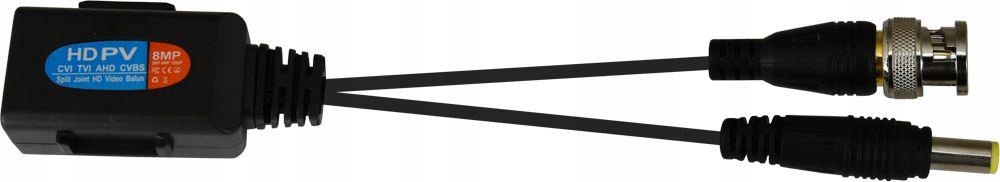

Передатчик видео и питания с разъемом BNC+Jack <>UTP Pulsar P-TRPV1 для систем HDCVI
P-TRPV1 Набор пассивных передатчиков HD-видео и питания P-TRPV1

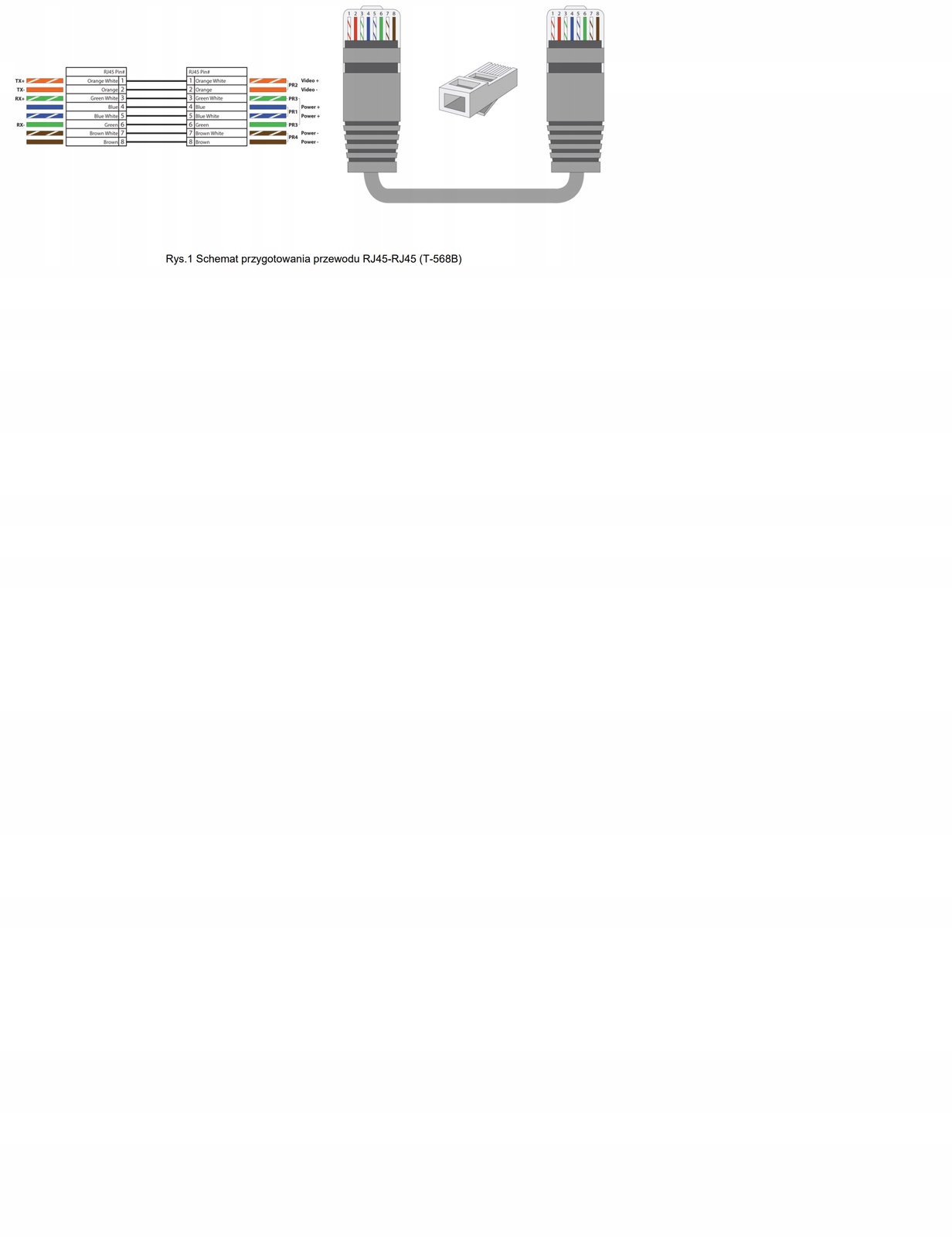

P-TRPV1 — это набор пассивных устройств для передачи видеосигналов HD и питания по одной витой паре. Для передачи видеосигнала используется одна пара витой пары, а мощность передается с помощью двух пар витой пары. В комплект видеотракта входят элементы, обеспечивающие согласование сопротивления коаксиального кабеля (75 Ом) с сопротивлением симметричного кабеля (100 Ом). Для получения наилучшего качества передачи и устойчивости к помехам используйте кабель UTP категории 5 (или выше). При подключении обратите внимание на правильную подготовку кабеля.
Внимание! Неправильно изготовленный кабель может повредить камеру.
Важнейшие характеристики:
Назначение: Для передачи видеосигнала и питания по витой паре в форматах HD-CVI, HD -Системы TVI, AHD, CVBS.
Дальность передачи видеосигнала UTP, CAT 5e: 450м - HD-CVI, 230м - HD-TVI, 320м - AHD, 450м - CVBS
Поддерживаемые разрешения:
HDCVI – 720p, 1080p, 3/4/8/ Мп
HD-TVI – 720p, 1080p, 3/4/5/8 Мп
AHD- 720p, 1080p, 3/4/5/8 Мп
CVBS - 960H
Сопротивление коаксиального разъема / тип разъема: 75 Ом / разъем BNC (на разъеме 100 мм) кабель)
Несимметричное сопротивление разъема / тип разъема: 100 Ом / винтовые клеммы
Входное напряжение: 12–15 В
Максимальный ток: 1 А для 12 В
Размеры: 22×10×40 мм (с кабелем — длина 180 мм)
Вес: 0,075 кг
Гарантия: 1 год
Установка
Все преобразователи имеют на корпусе держатель для группового монтажа.
Разъемы
Модули P-TRPV1 завершаются разъемами двух типов:
а) разъем BNC (видеосигнал HD-CVI/HD-TVI/AHD) передача) ,
б) розетка/вилка JACK 2.1/5.5 (питание камеры).
Оптическая индикация питания
Модуль оснащен светодиодом диод (расположен внутри разъема RJ45). Красный диод указывает на наличие напряжения питания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество каналов
1
Тип сетевого кабеля
UTP кат. 5e/6
Диапазон передачи
HDCVI: 8Mpx / 4Mpx / 3Mpx (макс. 180 м), 2Mpx - 1080p (макс. 250 м) ), 720p (макс. 450 м) HDTVI: 8 Мп/5 Мп/4 Мп/3 Мп (макс. 200 м), 2 Мп - 1080p (макс. 230 м), 720p (макс. 230 м) AHD: 8 Мп/5 Мп/4 Мп/3 Мп (макс. 200 м), 2Mpx - 1080p (макс. 200 м), 720p (макс. 320 м)
Тип коаксиального разъема
Разъем BNC (1,0 В (размах), 75 Ом)
Симметричный тип разъема
Ethernet RJ45 10/100 Base-T
Поддержка форматов
CVI / TVI / AHD / CVBS
Пропускная способность видео
0 ~ 50 МГц (-3 дБ )
Затухание (сквозное)
-0,5дБ/5МГц
CMRR
60 дБ/5 МГц
Тип разъема
DC 5,5/2,1 (вилка) / DC 5,5/2,1 (розетка)
Допустимое входное напряжение
12–15 В постоянного тока
Допустимый максимальный ток
1А (для 12 В)
ESD
Защита от помех
