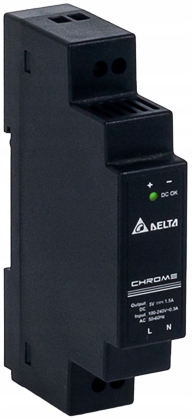

ИСТОЧНИК ПИТАНИЯ КОММУТАЦИОННОГО НАПРЯЖЕНИЯ DIN RAIL TS35 7 Вт 1,5 А 5 В DELTA ELECTRONICS

DRC-5V10W1AZ Источник питания переменного/постоянного тока для DIN-рейки Delta Electronics

DRC-5V10W1AZ — блок питания на DIN-рейку из серии Chrome, может использоваться как в промышленных целях, так и в домашних шкафах. Он имеет вход с двойной изоляцией, поэтому заземление ему не требуется. Блок питания Chrome DRC может работать в широком диапазоне температур (от -25°C до 71°C) и имеет широкий диапазон входного напряжения 90–264 В переменного тока. Блок питания оснащен полностью профессиональным трансформатором, соответствующим стандартам безопасности IEC/EN/UL 60950-1 для оборудования информационных технологий (ITE) и UL 508 для промышленного оборудования управления (ICE). Серия также полностью соответствует директиве RoHS 2011/65/ЕС по охране окружающей среды.

Основные характеристики:

• Класс защиты: II, двойной изоляция (заземление не требуется)
• Универсальное входное напряжение переменного тока
• Полная мощность в диапазоне температур от -25°C до +55°C
• Стабильная мощность весь диапазон напряжений вход
• КПД > 77 % при 115 В переменного тока.
• Низкий ток утечки.
• Сертификат IEC/EN 61000-3-2, класс A.
• Защита: короткое замыкание, перегрузка, тепловая защита, перенапряжение

Технические характеристики:

• Модель: DRC-5V10W1AZ
• Производитель: Delta Electronics

ВХОД

• Номинальное входное напряжение: 100–240 В переменного тока
• Диапазон входного напряжения: 90–264 В переменного тока.
• Номинальная входная частота: 50–60 Гц.
• Диапазон входной частоты: 47–63 Гц< /li>
• Номинальное входное напряжение постоянного тока: 125–375 В постоянного тока.
• Входной ток: < 0,3 А при 115 В переменного тока, < 0,2 А при 230 В переменного тока.
• КПД при 100 % нагрузке: > 77 % при 115 В переменного тока, > 76 % при 230 В переменного тока.

ВЫХОД

• Номинальное напряжение: 5 В постоянного тока
• Погрешность заданного значения завод: Без потенциометра, 4,75–5,25 В постоянного тока.
• Номинальный ток: 1,5 А.
• Диапазон тока: 0 ÷ 1,5 А
• Номинальная мощность: 7,5 Вт
• Линейное регулирование: <1% ( @ Вход переменного тока 90–264 В, нагрузка 100 %)
• Регулирование нагрузки: <2 % (@ Вход переменного тока 90–264 В, нагрузка 0–100 %)
• Пульсации и шум (макс.): < 100 мВ (размах)
• Время нарастания: < 70 мс при номинальном входе (нагрузка 100 %)
• Время запуска: < 3000 мс при номинальном входе (нагрузка 100 %)
• Время удержания: > 10 мс при 115 В переменного тока.
• Запуск с конденсаторной нагрузкой: Макс. мкФ

ЗАЩИТА

• Перегрузка: Диапазон: выше 105 % номинальной мощности, Тип: икота (поочередное включение/выключение выходное напряжение) автоматический возврат к нормальному режиму работы после исчезновения причины.
• Короткое замыкание:Тип: попеременное включение/выключение выходное напряжение. Автоматический возврат к нормальному режиму работы после устранения причин.
• Перенапряжение: < 7,25 В, режим фиксации
• Тепловая: > 75°. Окружающая среда C при нагрузке 100 %, режим с фиксацией
• Внутренний предохранитель на контакте L: 1 А, тип H
• Пылевлагозащита: IP20
• Защита от поражения электрическим током: Класс II

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

• Рабочая температура: -25~+71°C
• Снижение мощности при превышена температура:> 55°C, снижение мощности на 2,5 %/°C.
• Относительная влажность во время работы: 5–95 % относительной влажности (без конденсации).
• Категория перенапряжения:II

МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ

• Корпус: Пластик
• Вес (кг): 0,06
• Размеры длина х ширина х высота (мм): 91 × 18 × 55,6
• Индикатор: Зеленый светодиод постоянного тока в норме
• Система охлаждения: Конвекция
• < б>Входной разъем: M4 x 2-контактный (номинальное напряжение: 300 В/16 А)
• Выходной разъем: M4 x 2-контактный (номинальное напряжение: 300 В/16 А)
• Кабели ввода/вывода: AWG 24–12
• Монтаж: Стандартная DIN-рейка TS35 в соответствии со стандартом EN 60715
• Шум (1 метр от источника питания): Уровень звукового давления (SPL) < 25 дБА

БЕЗОПАСНОСТЬ И СОВМЕСТИМОСТЬ СТАНДАРТЫ ЭЛЕКТРОМАГНИТНЫЕ [5]
