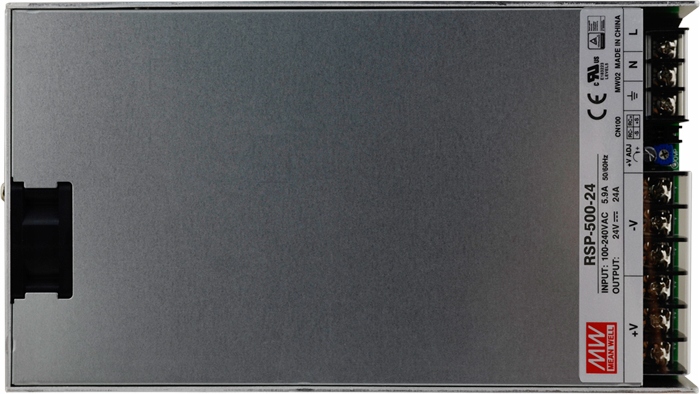

Блок питания MeanWell RSP-500-24 24В 21А 500Вт

Описание:

Импульсный источник питания марки Mean Well номинальным напряжением 24В постоянного тока в модульный корпус серии RSP отвечает самым строгим стандартам и критериям, поэтому может использоваться в системах промышленной автоматизации, для управления машинами, питанием освещения и широким спектром устройств. Устройство оснащено функцией активной коррекции мощности (Active PFC).

Небольшие габариты позволяют устанавливать его в труднодоступных местах и ​​там, где необходимо минимизировать занимаемое пространство. Блок питания можно закрепить на DIN-рейке с помощью специальных кронштейнов.

Блок питания охлаждается свободным потоком воздуха, что делает его очень безотказным – это очень важная особенность при непрерывной работе блока питания. . Рабочая температура для данной модели от -30 до +70оС.

Кроме того, блок питания имеет защиту от перегрузки 105-130% номинальной мощности.

Основные характеристики:

• Универсальный диапазон входного переменного напряжения.
• Продукт известного производителя Mean Well<. /li >
• Встроенная функция коррекции активной мощности (Active PFC), PF>0,95
• Охлаждение с помощью встроенного вентилятора (с функцией регулирования скорости)
• Широкий температурный диапазон работы
• Индикация наличия/отсутствия напряжения питания
• Защиты: Короткое замыкание/Перегрузка/Перенапряжение/Тепловая
• Протестировано под полной нагрузкой
• >Высокая эффективность, надежность и длительный срок службы.
• Индикация активности с помощью светодиода.

Технические характеристики:

Выходные параметры:

Выходное напряжение: 24 В постоянного тока

Ток выход: 21,0 А

Диапазон выходного тока: 0–21,0 А

Мощность: 504 Вт

Помехи и шум: 150 мВ p-p

Диапазон выходного напряжения: 20,0–26,4 В постоянного тока

Допуск выходного напряжения: ±1%

Стабилизация от изменений в сети: ± 0,2%

p>

Стабилизация нагрузки: ± 0,5%

Время установки/нарастания/удержания: 1500 мс/80 мс/18 мс

Входные параметры:

Диапазон входного напряжения: 85–264 В переменного тока или 120–370 В постоянного тока.

Диапазон частот: 47–63 Гц.

КПД: 89 %

Входной ток: 2,65 А (при 230 В переменного тока)

Максимальный импульс тока: 40 А (при 230 В переменного тока)

Ток утечки: < 2 мА (при 240 В переменного тока)

Защиты:

Защита от перегрузки: 105–135 % от максимальной выходной мощности. Тип защиты: отключение напряжения на выходе; напряжение возвращается после прекращения перегрузки.

Перенапряжение: 27,6–32,4 В

Окружающая среда:

Рабочая температура: от -30 до +70oC

Рабочая влажность: 20–90 % (без конденсата)

Температура и влажность хранения: от -40 до +85°C, относительная влажность 10–95

КПД в зависимости от температуры: ± 0,03%/oC (0 – 50oC) на выходе

Вибрации: 10–500 Гц, 5G 10 мин/1 цикл, 60 мин по каждой оси X, Y, Z

Безопасность:

Стандарты: UL62368-1, TUV BS EN/EN62368-1 EAC TP TC 004, CCC GB4943.1 одобрен BSMI CNS14336-1

Испытательное напряжение изоляции: I/P-O/P: 3 кВ переменного тока, I/P-FG: 2 кВ переменного тока, O/P-FG: 0,5 кВ переменного тока.

Сопротивление изоляции: I/P-O/P, I/P-FG, O/P-FG: 100 МОм/500 В постоянного тока.

Излучаемые и проводимые электромагнитные помехи: Соответствуют EN/EN55032 (CISPR32), класс B, BS. EN/EN61000-3-2,-3, EAC TP TC 020,GB/T 9254, CNS13438, класс B

Сопротивление ЭМС: соответствует EN61000-4-2,3,4,5, 6, 8,11, EN55024, EN61000-6-2, критерии A,BS EN/BS EN/BS EN/EAC TP TC 020

Другое:

Наработка на отказ: 187,7 тыс. часов в соответствии со стандартом MIL-HDBK-217F (25oC)

Размеры: 230 х 127 х 40,5 мм (длина х ширина х высота)

Вес: 1,30 кг

Примечания:
