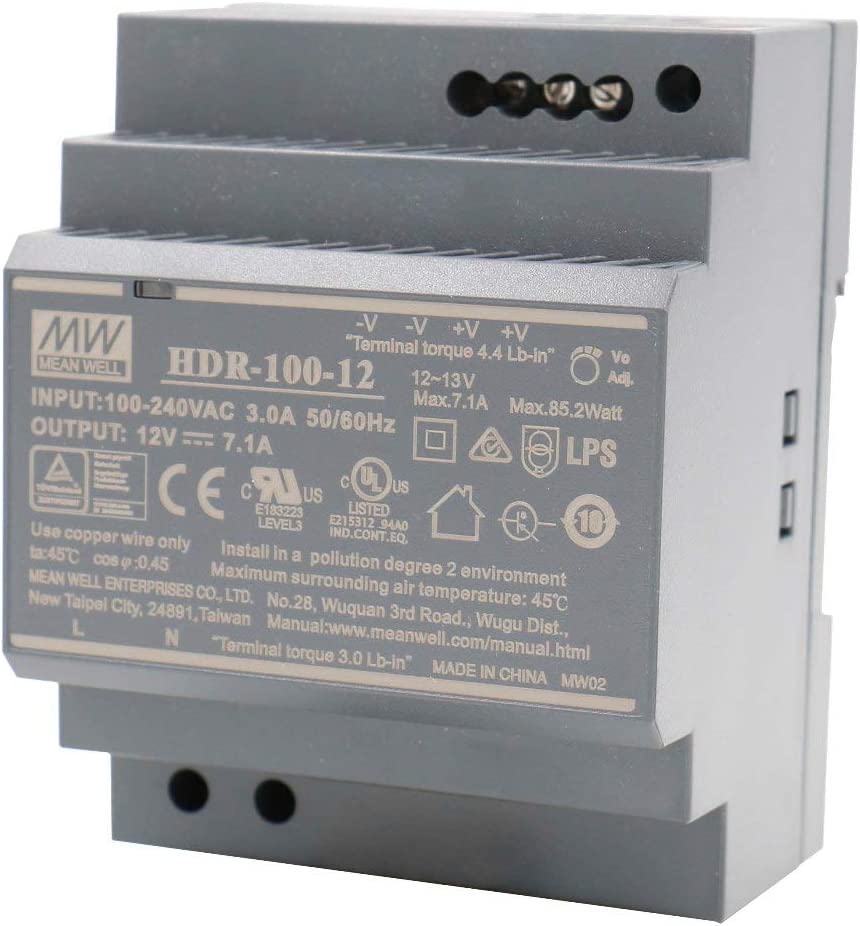

Блок питания на DIN-рейку MeanWell HDR-100-12 12В 7,1А 85Вт

Описание:

Импульсный источник питания марки Mean Well номинальным напряжением 12В постоянного тока в модульный корпус из серии HDR отвечает самым строгим стандартам и критериям, поэтому может использоваться в системах промышленной автоматизации, для управления машинами, питанием освещения и широким спектром устройств.

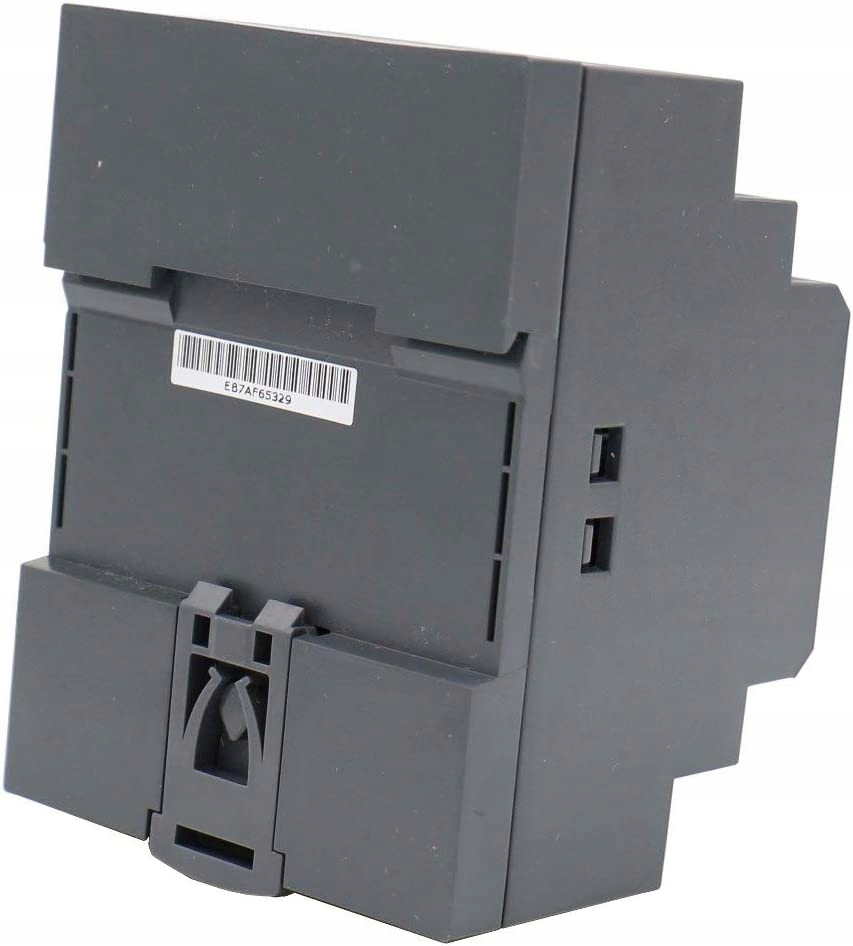

Эти блоки питания предназначены для монтажа на рейке DIN TS-35/7,5 или 15.

Блок питания охлаждается свободным потоком воздуха, что делает его очень безотказным – это очень важная особенность при отключении питания. снабжение работает постоянно. Рабочая температура для данной модели от -30 до +70оС.

Кроме того, блок питания имеет защиту от перегрузки 102-110% номинальной мощности.

Основные характеристики:

• Универсальный диапазон входного напряжения переменного тока.
• Малый размер — ширина 70 мм (4SU).
• Продукт известного производителя Mean Well
• Класс изоляции II
• Соответствует LPS
• Свободное воздушное охлаждение
• Широкий диапазон рабочих температур.
• Защиты: короткое замыкание/перегрузка/перенапряжение.
• Протестировано при полной нагрузке.
• Высокая эффективность, надежность и длительный срок службы.
• Монтаж на DIN-рейку

Технические характеристики:

Выходные параметры:

• Выходное напряжение: 12 В постоянного тока.
• Выходной ток: 7,1 А
• Диапазон выходного тока: 0–7,1 А
• Мощность: 85,2 Вт
• Помехи и шум: 120 мВ пик-пик
• Диапазон выходного напряжения: 12,0–13,0 В постоянного тока.
• Допуск выходного напряжения: ±2 %.
• Стабилизация от изменений в сети: ± 1 %.
• Стабилизация от изменения нагрузки: ± 1%
• Время стабилизации/нарастания/удержания: 500 мс/50 мс/30 мс

Входные параметры:

• Диапазон входного напряжения: 85–264 В переменного тока или 120–370 В постоянного тока.
• Диапазон частот: 47–63 Гц.
• КПД: 88 %
• Входной ток: 1,6 А (при 230 В переменного тока)
• Максимальный скачок тока: 70 А (при 230 В переменного тока)

Защиты:

• Защита от перегрузки: 102–110 % от максимальной выходной мощности. Тип защиты: отключение напряжения на выходе; Восстановление напряжения происходит после прекращения перегрузки.
• Перенапряжение: 14,2-16,2В

Окружающая среда:

• Рабочая температура: от -30 до +70oC
• Рабочая влажность: 20–90 % (без конденсации)< /li >
• Температура и влажность хранения: от -40 до +85oC, относительная влажность 10 – 95.
• КПД в зависимости от температуры: ± 0,03% / oC (0 – 50oC) на выходе
• li>
• Вибрации: 10–500 Гц, 5G 10 мин/1 цикл, 60 мин по каждой оси X, Y, Z

Безопасность:

• Испытательное напряжение изоляции: I/P-O/P: 3 кВ переменного тока, I/P-FG: 1,5 кВ переменного тока, O/P- FG : 0,5 кВ переменного тока.
• Сопротивление изоляции: I/P-O/P: 100 МОм / 500 В постоянного тока.

Прочее:

• Наработка на отказ: 968,1 тыс. часов в соответствии со стандартом MIL-HDBK-217F (25oC)
• Размеры: 70 х 90 х 54,5 м (длина х ширина х высота)
• Вес: 0,27 кг
