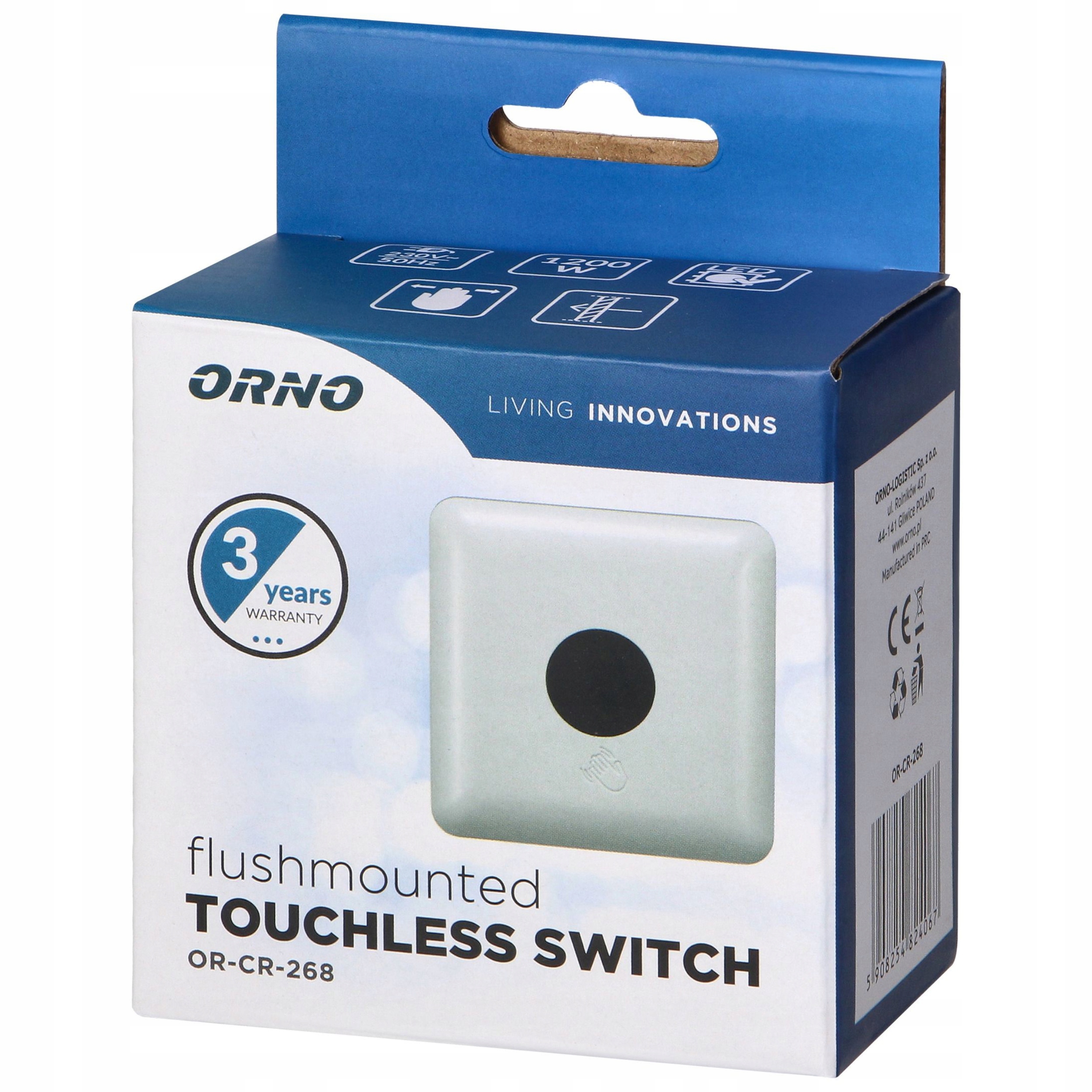

БЕСКОНТАКТНЫЙ РУЧНОЙ ПЕРЕКЛЮЧАТЕЛЬ, СКРЫТЫЙ МОНТАЖ

МОДЕЛЬ: ORNO OR-CR-268

⭐ Бесконтактный переключатель скрытого монтажа. Его включение и выключение контролируется движениями руки. ⭐

✅ включает свет (электрическую цепь) при регистрации движения руки с расстояния 5-6 см.

✅ это выключается после считывания следующего движения руки с помощью датчика

✅ управление освещением без прикосновения к поверхности, идеально подходит для применений, требующих высочайшего уровня гигиены

✅ работает со светодиодным освещением

✅ встраиваемый - для установки в монтажную коробку Ø60 мм

✅ для использования в помещении, в том числе. для всех видов освещения, светодиодных лент и т.п.

➡️ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Напряжение питания: 230 В~, 50 Гц
• Макс. нагрузка: 1200 Вт (300 Вт для светодиодов)
• Монтаж: скрытый
• Уровень защиты (IP): 20
• Рабочая температура: -20℃~+40℃
• Цвет: белый
• Дальность обнаружения: 5-6 см.
• Размеры датчика — ширина (мм): 80 мм.
• Размеры датчика. - высота (мм): 80 мм
• Размеры датчика - глубина (мм): 36,6 мм

➡️ В КОМПЛЕКТЕ

• Оригинально упакованный бесконтактный выключатель ORNO OR-CR-268.

• Инструкция по подключению и установке на польском языке.

• Гарантийный талон

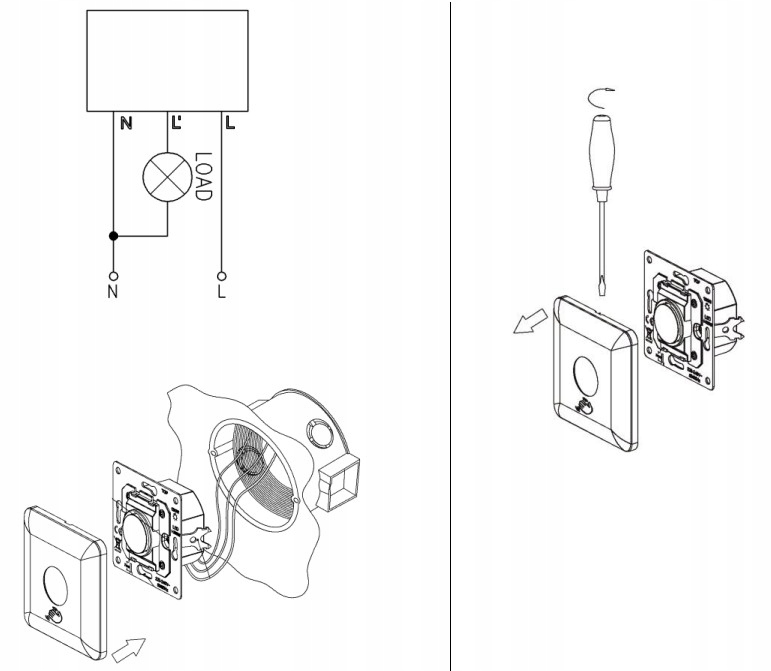

➡️ СХЕМА ПОДКЛЮЧЕНИЯ

N — нейтральная клемма

L — входное напряжение

L’ — выходное напряжение

O — нагрузка

1: раньше Перед установкой убедитесь, что основное питание отключено. Для этого отсоедините предохранители.

2: Отделите переднюю панель датчика от задней.

3: Ослабьте винты в соединительных клеммах, а затем подключите питание. кабели согласно схеме подключения.

3: p>

4: При установке датчика в круглую монтажную коробку вставьте датчик в монтажное отверстие и затяните его винтами с обеих сторон. При установке датчика в квадратное отверстие вставьте датчик в монтажное отверстие и затяните его винтом внутри монтажного отверстия.

5: Снова прикрепите переднюю панель датчика, включите питание и проверьте. работу устройства.
