БЕЗДРОТОВА СИГНАЛА SATEL 10 ДЕТЕКТОРІВ MPD-310 БРЕЛОКИ

Беспроводная система сигнализации Satel Perfecta 16-WRL с 10 извещателями MPD-310

В комплект входят:

• Satel Perfecta 16-WRL панель управления - 1 шт;
• Антенна Satel ANT-GSM-I – 1 шт;
• Накладной пластиковый корпус Satel OPU-4 P – 1 шт;
• li>Трансформатор Pulsar AWT150 40ВА/16В/18В – 1 шт;
• необслуживаемый аккумулятор 12В 7Ач – 1 шт;
• аксессуары для панели управления (кабель аккумуляторной батареи, монтажные штыри, резисторы) ;
• Беспроводная клавиатура Satel PRF-LCD-WRL — 1 шт;
• Батарея CR123A 3В (для клавиатуры) — 2 шт;
• Satel MPD-310 беспроводная внутренний датчик движения - 10 шт;
• Крепление на стену и потолок Satel BRACKET D - 10 шт;
• Батарея CR123A для датчиков - 10 шт;
• Satel MPT- Пульт 350 - 2 шт;
• Батарейка CR2032 3В (для пультов) - 2 шт;
• внешний, проводной оптико-акустический сигнализатор Satel SP -4001 R – 1 шт.

❗ Настройка ПКП осуществляется с помощью программы Perfecta Soft (с компьютера, подключенного кабелем RS-232 (TTL)) – Satel USB-RS или Требуется кабель DB9FC/RJ-KPL – в комплект не входит.

❗Инструкцию по использованию и сборке можно скачать в разделе «дополнительная информация» внизу страницы.

ПРОВОДНАЯ СИСТЕМА СЕРИИ PERFECTA предназначена для охраны объектов малого и среднего размера, таких как квартиры, частные дома, рядные дома, офисы, небольшие компании и т. д. Помимо основного, традиционные методы управления системой, панель управления предлагает и более современные, такие как, среди прочего, функциональное и интуитивно понятное приложение для мобильных устройств PERFECTA CONTROL.

➡ Встроенный модуль GSM/GPRS позволяет, среди прочего: сотрудничество с мобильным приложением, поддержка PUSH-сообщений, управление/оповещение по SMS. Пульт управления позволяет разделить объект на две зоны, с выбором трех режимов ожидания (день, ночь, полный). Каждый вход можно отнести к одной или обеим контролируемым зонам.

➡ Панель управления позволяет создать беспроводную и гибридную установку (подключение к традиционной проводной сети). система). Двунаправленная связь с беспроводными клавиатурами PRF-LCD-WRL и сиренами MSP-300 R (не входят в комплект) осуществляется в диапазоне 433 МГц. В беспроводной установке также используются извещатели MPD-310 и пульты дистанционного управления MPT-350. Это дает возможность легко расширить существующую систему, без необходимости прокладки дополнительных кабельных каналов.

Приборы сигнализации серии PERFECTA предназначены для обеспечения безопасности небольших и средних объектов, например, квартир. , частных и многоквартирных домах, в рядных домах, офисах, небольших компаниях и т. д. Обеспечивают защиту в соответствии с требованиями класса 2 EN 50131.

ПАНЕЛЬ УПРАВЛЕНИЯ СИГНАЛИЗАЦИЯМИ Satel Perfecta 16-WRL позволяет создавать беспроводные и гибридные установки (подключение к традиционной проводной системе). Двусторонняя связь с беспроводным >PRF-LCD-клавиатуры WRL и MSP-300 Rсигнализируют в диапазоне 433 МГц. В беспроводной установке также используются извещатели серии МИКРА и пульты дистанционного управления MPT-350. Это позволяет легко расширять существующую систему без необходимости прокладки дополнительных кабельных каналов. Встроенный GSM/GPRS-модуль обеспечивает:

• взаимодействие с приложением PERFECTA CONTROL (Android и iOS), с поддержкой PUSH-сообщений,
• удаленная настройка с помощью программы PERFECTA Soft,
• мониторинг событий (например, на ПЦН охранного агентства),
• голосовое сообщение,
• управление через SMS и аудиоверификация (прослушивание звуков охраняемого объекта).

Панель управления поддерживает 2 карты nano-SIM (в комплект не входят), что обеспечивает непрерывность связи - в случае проблем с радиусом действия первого оператора автоматически выбирается вторая карта.

Плата электроники ПКП оснащена 8 входами и 4 проводными выходами. Их количество можно увеличить (до 16 входов и 12 выходов) путем подключения модулей расширения: расширителей входов INT-E и выходов INT-O или INT-ORS. Это позволяет расширить систему за счет добавление дополнительных детекторов, сигнальных устройств и даже исполнительных механизмов (для управления гаражными воротами, рольставнями, садовыми разбрызгивателями).

✅ ХАРАКТЕРИСТИКИ УСТРОЙСТВА (Perfecta 16-WRL):

• от 8 до 16 проводных программируемых входов: выбор конфигурации: NO, NC, EOL, 2EOL/ НЕТ, 2EOL/NC; возможность поддержки жалюзи и датчиков вибрации
• от 4 до 12 программируемых проводных выходов
• 2 выхода питания на основной плате
• дополнительно 4 беспроводных выхода для поддержки MSP-беспроводные сирены 300.
• Встроенные модули: GSM/GPRS с 2-мя SIM-слотами (SMS, мониторинг станции, мобильное приложение, PUSH-уведомления); голосовой (воспроизведение голосовых сообщений для телефонных сообщений); акустическая проверка тревоги (прослушивание звуков)
• встроенный радиомодуль, работающий на частоте 433 МГц, обеспечивающий шифрованную беспроводную связь: двустороннюю (с клавиатурами PRF-LCD-WRL и сиренами MSP-300 R), одностороннее (с извещателями с серией МИКРА и пультами МПТ-350)
• разделение системы на 2 зоны: 3 режима наблюдения в каждой зоне; возможность распределения входа на две зоны; управление пользователем или с помощью таймеров
• коммуникационная шина для подключения клавиатур (PRF-LCD) и модулей расширения (INT-E, INT-O, INT-ORS)
• управление системой через использование: клавиатур (до 4-х) - проводной PRF-LCD; или беспроводной PRF-LCD-WRL; Мобильное приложение PERFECTA CONTROL; Пульты MPT-350 (до 15)
• возможность обновления ПО (прошивки)
• пароли: 15 пользовательских паролей, 1 сервисный пароль
• редактирование имен ( пользователи) , зоны, входы, выходы и модули), облегчающие управление и контроль системы
• таймеры: 8 таймеров с возможностью установки исключений
• память на 3584 события
• автоматическая диагностика основных компонентов системы.
• встроенный импульсный источник питания: защита от перегрузки, защита от полной разрядки аккумулятора, регулирование тока заряда аккумулятора.
• программирование настроек панели управления: локально (клавиатура). , компьютер с установленной программой PERFECTA Soft, подключенный к порту RS 232 (TTL) ПКП) или удаленно (компьютер с установленной программой PERFECTA Soft, подключающийся к ПКП по GPRS)

✔ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Perfecta 16-WRL):

• программируемые проводные входы: 8
• максимальное количество программируемых входов: 16< /li>
• li>
• программируемые проводные выходы: 4
• максимальное количество программируемых выходов: 16
• входы питания: 2
• коммуникационные шины : 1
• клавиатуры: до 4
• зон: 2
• номера телефонов для оповещения: 8
• голосовых сообщений: 16
• голосовых сообщений: 16
• li>
• Пользователи: 15
• Таймеры: 8
• Память событий: 3584
• Нагрузочная способность сильноточных программируемых выходов: 1000 мА/12 В По постоянному току
• нагрузочная способность выходов программируемая слаботочная: 25 мА/12 В постоянного тока
• Нагрузочная способность выхода KPD: 500 мА/12 В постоянного тока
• AUX выходная нагрузка: 500 мА / 12 В постоянного тока.
• Уровень защиты по EN 50131: Grade 2.
• Класс окружающей среды по EN 50130-5: II.
• рабочая температура: -10°С…+55°С
• максимальная влажность: 93% (±3%)
• напряжение питания: 18В переменного тока (±15%), 50-60 В Гц
• рекомендуемый трансформатор: 40 ВА
• потребление тока: 220 мА (в режиме ожидания), 240 мА (макс.)
• потребление тока от аккумулятора: 120 мА (в режиме ожидания от аккумулятора); 180 мА (макс. от аккумулятора)
• выходное напряжение источника питания: 12 В постоянного тока (±15%)
• диапазон выходного напряжения: 10,5 В…14 В постоянного тока
• Выходной ток источника питания: 2 А
• Ток зарядки аккумулятора: 500 мА
• Напряжение сообщения о сбое аккумулятора: 11 В ±10%
• Напряжение отключения аккумулятора : 10,5 В ±10 %.
• Размеры электронной платы: 160 x 110 мм.
• Вес: 115 г.

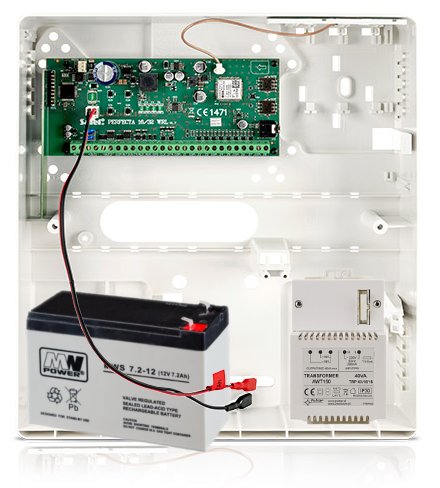

КОРПУС НАВЕРХНЕГО МОНТАЖА Satel OPU-4 P может использоваться в подсобных помещениях, на виду. Основание корпуса можно встроить в стену, а это значит, что сам корпус будет занимать меньше места. Универсальность и размеры корпуса позволяют устанавливать внутри ПКП SATEL, модули их расширения, модули связи, контроллеры и многие другие устройства.

Оборудован двойной противодиверсионной защитой: от вскрытия. крышку и не снимать ее со стен. Также имеется место для установки сетевых трансформаторов мощностью 40 или 60 ВА и резервной батареи 12 В емкостью 7 или 7,2 Ач. Не блокирует и не ослабляет радиосигнал, поэтому внутри можно размещать беспроводные устройства и антенны.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (ОПУ-4 П):

• двойная защита от несанкционированного доступа
• возможность установки беспроводных устройств с антеннами внутри корпуса
• место для трансформатора: 40 или 60 ВА
• возможность установки блока питания APS-412 вместо трансформатора
• поверхностный монтаж
• применение: ПКП, модули расширения и модули GSM связи - производства SATEL ; Дверные контроллеры ACCO с питанием и без него; Панель контроля доступа ACCO-NT
• размеры: 266 x 286 x 100 мм

ДВУХДИАПАЗОННАЯ АНТЕННА Satel ANT-GSM-I с разъемом IPX работает в 2-х диапазонах частот: 900/1800 МГц. Предназначен для работы с:

• Панелью управления PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• Модуль сигнализации MICRA.

Антенна может быть размещена в пластмассовых корпусах SATEL со специальным местом для установки такого типа устройств, например ОПУ-4 П , ОПУ-3 П, ОПУ-2 Б.

НЕОБСЛУЖИВАЕМАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ 12В 7Ач:

• номинальное напряжение 12В
• номинальная емкость 7Ач
• габариты: 151 х 65 х 94 мм (длина/ширина/высота), общая высота: 100 мм.
• вес 2,0 кг.

ТРАНСФОРМАТОР Pulsar AWT150 предназначен для питания устройств, требующих переменного напряжения: U1, U2 или U3.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (AWT150) ):

• напряжение питания: 230 В переменного тока / 50 Гц
• выходное напряжение (U1/U2/U3): 16 В/18 В
• мощность: 40ВА
• потребляемый ток при номинальной нагрузке от сети ~230В: 0,20А
• номинальный выходной ток (I1/I2/I3): 2,2А/2,0А
• защита от короткого замыкания и перегрузки: предохранитель F в первичной цепи трансформатора (T 315 мА/250 В)
• тепловая защита: 130 градусов C (нереверсивная)
• соединительные разъемы: AWG 24-12, 2,5 мм2
• степень защиты: IP30
• корпус: PC/ABC, UL94-V0
• рабочая температура/термальная класс: -10 град.С...+40 град.С/Та 40В
• относительная влажность: 90%
• размеры: 72 х 115 х 70 мм

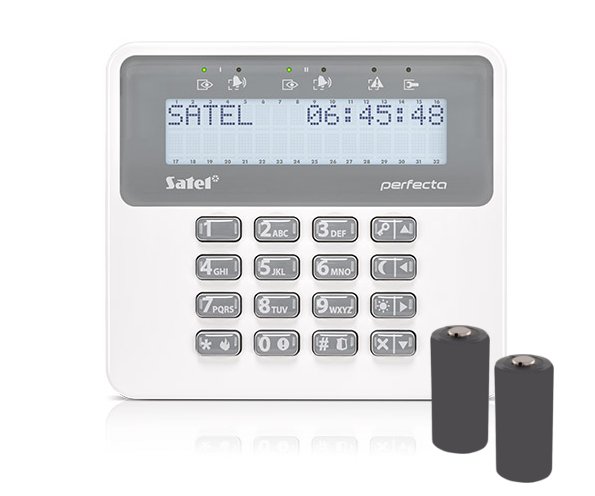

БЕСПРОВОДНАЯ КЛАВИАТУРА Satel PRF-LCD-WRL используется для ежедневной работы с панелями управления серий PERFECTA 16-WRL и PERFECTA 32-WRL. Зашифрованная связь с системой управления. Панель имеет место двунаправленную - в диапазоне 433 МГц. Крупные клавиши, ЖК-дисплей и светодиоды, указывающие состояние системы, делают работу системы удобной и прозрачной для всех пользователей. На клавиатуре, помимо цифровых клавиш, имеются также кнопки, позволяющие быстро активировать выбранный режим наблюдения (дневной, ночной, полный) и вызвать 3 тревоги: нападение, пожар, экстренная помощь.

❗ Если в системе сигнализации имеется только беспроводная клавиатура - ее необходимо добавить в систему с помощью компьютера с установленной программой PERFECTA Soft (требуется кабель Satel USB-RS - в комплект не входит) или проводная клавиатура.

✅ ОСОБЕННОСТИ УСТРОЙСТВА (PRF-LCD-WRL):

• работа с PERFECTA 16--WRL и PERFECTA 32- Панели управления серии WRL
• двусторонняя кодированная радиосвязь в диапазоне частот 433 МГц
• большой, четкий ЖК-дисплей
• Светодиоды, информирующие о состоянии зон и систему
• быструю активацию выбранного режима ожидания с помощью функциональных клавиш
• сигналы тревоги «ПАНИКА», «ПОЖАР», «ПОМОЩЬ», срабатывающие с клавиатуры
• подсветку дисплея и клавиш< /li>
• звуковая сигнализация выбранных событий в системе
• сигнализация потери связи с ПКП

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (ПРФ-ЖКД) -WRL):

• диапазон рабочих частот: 433,05 – 434,79 МГц
• дальность радиосвязи (на открытой местности) – до 200 м
• рабочая температура: -10 °C...+55 °C
• напряжение питания: 12 В постоянного тока
• батарея 2x CR123A 3 В (в комплекте)
• ток потребления: 0,005мА (в режиме ожидания от аккумулятора ВТ1), 50мА (макс. от аккумулятора ВТ1)
• потребление тока: 1 мкА (в режиме ожидания от аккумулятора ВТ2), 45 мА (макс. от аккумулятора ВТ2)
• размеры корпуса: 139 х 124 х 22 мм
• вес: 280 г

БЕСПРОВОДНОЙ ДАТЧИК ДВИЖЕНИЯ Satel MPD-310 предназначен для обнаружения движения злоумышленника внутри охраняемого системой пространства. Имеет цифровой алгоритм обнаружения движения и цифровую температурную компенсацию, благодаря чему имеет высокую устойчивость к ложным срабатываниям. Хорошим решением является проверка состояния батареи, которая поможет избежать проблем, связанных с неработающим устройством.

✔ ОСОБЕННОСТИ УСТРОЙСТВА (MPD-310):

• обнаружение движения с помощью PIR-датчика
• широкоугольный объектив с макс. зона обнаружения 18х16,5 м (возможность использования шторной линзы или дальнобойной линзы)
• работа с модулем МИКРА (версия ПО 2.02 или новее), PERFECTA панели управления (модели -WRL), контроллер VERSA-MCU и контроллер MTX-300,
• цифровой алгоритм обнаружения движения
• цифровая компенсация температуры
• возможность включения/выключения контроля зоны приближения
• шифрованная радиопередача в диапазоне частот 433 МГц
• контроль системы обнаружения движения
• контроль состояния батарей
• защита от несанкционированного вскрытия корпуса и отсоединения от основания

2 режима работы (устанавливаются перемычкой):

• нормальный – каждый сигнал тревоги приводит к радиопередаче,
• энергии сохранение – информация о тревоге, вызванной обнаружением движения, отправляется не чаще, чем раз в 3 минуты (последующие тревоги, сработавшие в течение 3 минут после отправки информации о тревоге, не приводят к радиопередаче). Информация о тревоге тампера отправляется всегда.

Светодиоды:

мигают примерно 15 секунд после установки батареек, сигнализируя о запуске детектора, но они также работают в тестовом режиме, в котором сигнализируют:

• периодическая передача – короткая вспышка (80 миллисекунд),
• тревога – горит 2 секунды,
• сбой системы обнаружения движения – 2 вспышки каждые 40 секунд

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (MPD-310):

• диапазон рабочих частот: 433,05 ÷ 434,79 МГц
• диапазон связи радио (на открытой местности) площади): до 250 м (MRU-300), до 500 м (MICRA/VERSA-MCU/MTX-300), до 600 м (PERFECTA).
• Зона обнаружения: 14 м х 11 . 5 м, 82° (нормальная чувствительность), 18 м x 16,5 м, 92° (высокая чувствительность)
• определяемая скорость движения: 0,3...3 м/с
• запуск время: 15 сек.
• соответствие стандартам: EN 50131-1, EN 50130-4, EN 50130-5.
• уровень безопасности согласно EN 50131-2-2 (прямой монтаж на стену). ): Класс 2
• класс окружающей среды по EN50130-5: II
• рабочая температура: -10°C ...+55°C
• макс. влажность: 93% (±3%)
• рекомендуемая высота установки: 2,4 м
• Батарея CR123A 3В
• срок службы батареи (в режиме энергосбережения): до 3 года
• потребление тока: 45 мкА (в режиме ожидания), 48 мА (макс.)
• размеры корпуса: 62 x 137 x 42 мм
• вес: 147 г

Satel MPT-350 PILOT предназначен для управления работой систем на базе пультов управления PERFECTA 16-WRL, PERFECTA 32-WRL и MICRA. Также поддерживается следующими контроллерами: INT-RX-S, MTX-300 и VERSA-MCU. Работает однонаправленно на частоте 433 МГц и имеет дальность передачи до до 400 м (на открытой местности).

Имеет 5 кнопок, которым можно назначить активацию до 6 функций управления. Благодаря этому его можно использовать не только для включения и снятия системы с охраны, но также позволяет использовать дополнительные функции (например, управление устройствами, подключенными к системе - гаражными воротами, рольставнями), вызов помощи (сигнал тревоги), и т. д. Кнопки управления помещены в специальную выемку, исключающую их случайное нажатие.

✅ ОСОБЕННОСТИ ПРОДУКТА (MPT-350):

• взаимодействие с панелями управления PERFECTA 16-WRL, PERFECTA 32-WRL, модуль сигнализации MICRA (версия прошивки 3.03), расширитель INT-RX-S (версия 1.04) и контроллеры MTX-300 (версия 1.01) и VERSA-MCU (версия 1.04)
• 5 кнопок с возможностью назначения функций
• дальность действия 400 м (на открытой местности)
• эргономичный корпус, предотвращающий случайное нажатие клавиш

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (MPT-350):

• диапазон рабочих частот : 433, 05 ÷ 434,79 МГц
• ​батарея: CR2032 3В
• класс окружающей среды по EN50130-5: II
• рабочая температура: -10 °C. .. +55 °C
• максимальная влажность: 93±3%
• размеры корпуса: 38 x 78 x 16 мм
• вес: 30 г
< /ул>

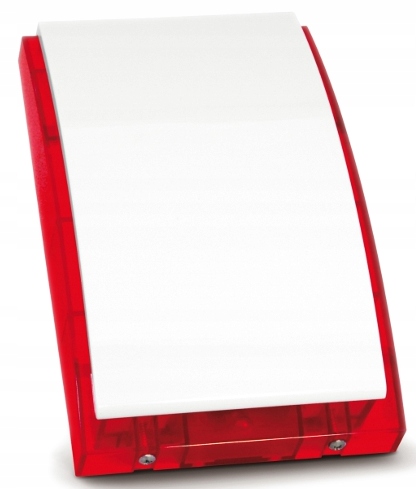

ПРОВОДНОЙ ОПТИКО-АКУСТИЧЕСКИЙ НАРУЖНЫЙ СИГНАЛ Satel SP-4001 R оснащен сверхъяркими светодиодами и пьезоэлектрическим преобразователем. 1 из 3 видов модулированной звуковой сигнализации – это доступен на выбор интенсивность 120 дБ, дополнительно можно срабатывать оптический и акустический сигнал независимо. Также имеется противодиверсионная защита > защита от открытия корпуса или отсоединения его от стены, а внутренняя крышка из оцинкованного листового металла обеспечивает дополнительную защиту электронной платы и преобразователя от механических повреждений. Благодаря соответствующей пропитке электроника также устойчива к воздействию сложных условий окружающей среды.

Сигнализатор предназначен для установки вне зданий. Корпус сигнализатора изготовлен из поликарбонат, что обеспечивает высокую механическую прочность и эстетичный внешний вид устройства.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТА (SP-4001 R):

• акустическая сигнализация: пьезоэлектрический преобразователь
• оптическая сигнализация: сверхяркие светодиоды
• оптическая сигнализация: сверхяркие светодиоды
• оптическая сигнализация: сверхяркие светодиоды
• li>
• li>
• внутренняя металлическая крышка
• антисаботажная защита от снятия с основания и открытия
• также доступен в оранжевом (SP-4001 O) и синем цвете (SP-4001 BL)

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (SP-4001 R):

• уровень интенсивности звука (от расстояние 1 м): до 120 дБ
• класс окружающей среды по EN50130-5: III
• цвет корпуса: красный
• рабочая температура: -35 градусов С ... +55 градусов С
• макс. влажность: 93 % (±3 %)
• напряжение питания: 12 В постоянного тока (±15 %)
• макс. ток потребления: 40 мА (оптическая сигнализация), 230 мА (звуковая сигнализация), 270 мА (оптическая и акустическая сигнализация)
• размеры: 148 x 254 x 64 мм
• вес: 890 г
