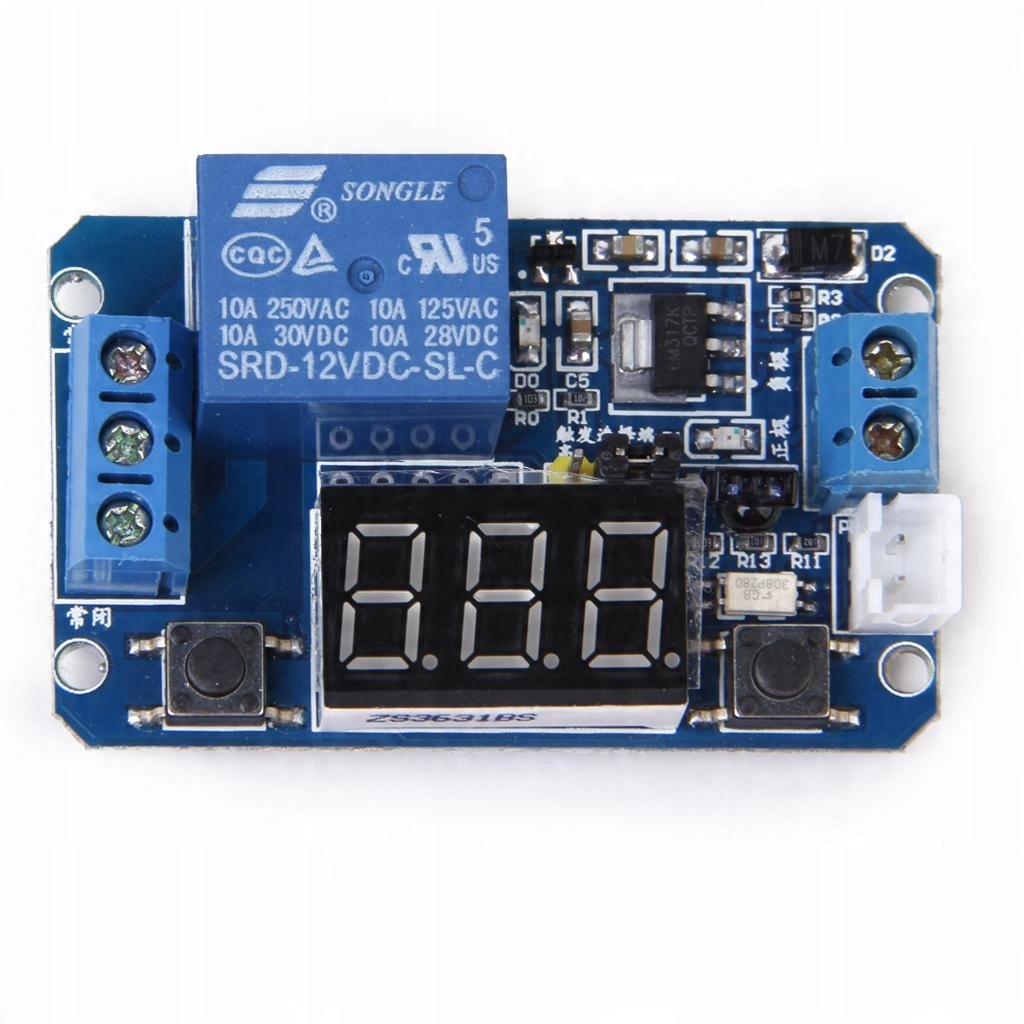

Модуль управления многофункциональным программируемым реле таймера
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 20
Приобретая «Многофункциональный программируемый модуль, управляющий реле времени», вы можете быть уверены, что данный товар из каталога «Остальные» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Многофункциональный модуль управления программируемым реле времени с дистанционным управлением
Это релейный модуль на базе MCU, который имеет множество функций, таких как запуск системы через определенное время, запуск системы при подаче сигнала, периодический запуск системы и т. д. На плате имеется инфракрасный порт (ИК). Вместо традиционных кнопок мы используем инфракрасный пульт дистанционного управления, что делает настройки и функции очень удобными. Если вы хотите иметь несколько модулей с одной и той же функцией, вы можете использовать ИК-пульт дистанционного управления для их одновременной настройки. Вы также можете использовать инфракрасный порт для одновременного управления работой модулей.
Подробнее о модуле:
Аппаратный рычаг выбора уровня, он определяется следующим образом:
Низкий - подключите средний контакт к правому
Высокий - подключите средний контакт к левому
Цифровой дисплей показывает время работы устройства или отображает настройки.
VCC: Вход,: 5В-25В DC
GND: вход,
IN+: вход, + вход
IN-: вход, - вход, подключен к
NO: выход, релейный выход, нормально разомкнутый. Перед закрытием реле этот контакт не работает.
После закрытия реле этот контакт подключается к COM.
COM: выход, релейный выход, общий контакт.
NC: выход, релейный выход, нормально закрытый. Прежде чем реле закроется, этот вывод подключен
к COM. Когда реле замыкается, этот контакт не
K1: вход, пользовательский ключ 1, используемый для блокировки или разблокировки модуля. Когда модуль
заблокирован, он не может принимать ИК-сигнал.
K2: Вход «Пользователь» используется для включения и выключения цифровой лампы. Если вам не нужны
сведения о ИК-контроллере:
Откройте модуль (примените)
OFF: Отключите модуль (примените другой)
MS: установите время в миллисекундах
Sec: установите время в секундах
Min: установите время в минутах
Hour: установите время в часах
Mod: выберите функцию
CH: не используется
Сохранить: Сохраните установленное время.
Неверное время, которое вы только что ввели.
Цифры 0–9: используются для ввода времени.
Приложения:
Бытовая техника
Автомобильная промышленность
Промышленный контроль
Автоматическое управление
В комплект поставки входят:
1 модуль реле таймера
1 блок управления (питание от 2 батарей LR1130, не входят в комплект)
