Многофункциональный счетчик AC 250V-450V 100A для DIN Rays Внешний SLIK

Многофункциональный D52-2066-метр позволяет измерять 6 различных электрических параметров переменного тока; Напряжения, электричество, мощность, энергопотребление, частота и коэффициент мощности COSφ. Корпус счетчика предназначен для установки на рельсе DIN TS35 мм. Результаты измерения представлены в разных цветах на ЖК -дисплее. Измерение тока проводится с использованием измерительной катушки, а не в стандартных решениях, основанных на измерении на сайдинге. Использование катушки не требует необходимости подключения последовательно к циклу цепи. Этого достаточно, чтобы перетаскивать один кабель с протекающим током через внутреннюю часть катушки.

может использоваться в распределительных устройствах, электрических шкафах и с устройствами с напряжением переменного тока. Каждое из измерений отображается в другом цвете, что делает дисплей очень разборчивым и прозрачным. Простая работа с одной кнопкой, которая позволяет сбросить ранее измеренные параметры. Блок -разъем клемма для прикручивания измерительных кабелей.

Презентация продукта в виде видео: https://youtu.be/qvspd93fmka

Технические данные:

• Многофункциональный цифровой счетчик электрических параметров D52-2066 Версия: AC 250-450V 100A
• Метр 6in1, предназначенный для напряжения сети 380 В
<45000w = 0 до 45 кВт

► a ac electrication ascuster ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac ac.

► Volttomierz ac - Измерение напряжения: от 250 В до 450 В

► Измерение переменного тока переменного тока: от 0 до 100, от

► Частота: частота: частота: 45 Гц до 65 Гц

► Измерение.

• Разрешение измерения:

  ► watomierz ac:

  0,1 Вт для подношения от 0 до 9999,9 Вт

  1 Вт выше 9999,9 Вт

  ► Повышение потребления электроэнергии: 0,01KWH для подразделения до 9999.9KWH. Volttomierz AC: 0,1 В

  ► Ampermier AC: 0,01A

  ► Частотный счетчик; 1 Гц

  ► Измерение коэффициента мощности PF Cosφ: 0,01

• Трансформатор внешнего тока на кабелях:

  ► Измерение тока без пузыря

  ► Не нужно подключаться к серии в текущей петле

  ► ► Вам не нужно сокращать текущий кабель

• wormerabout of thecements: 1% +/- 2 Digits
• Встреча измерений после исчезновения мощности
• Прозрачный цвет ЖК -дисплей с черным фоном

  ► Каждый параметр, отображаемый в другом цвете

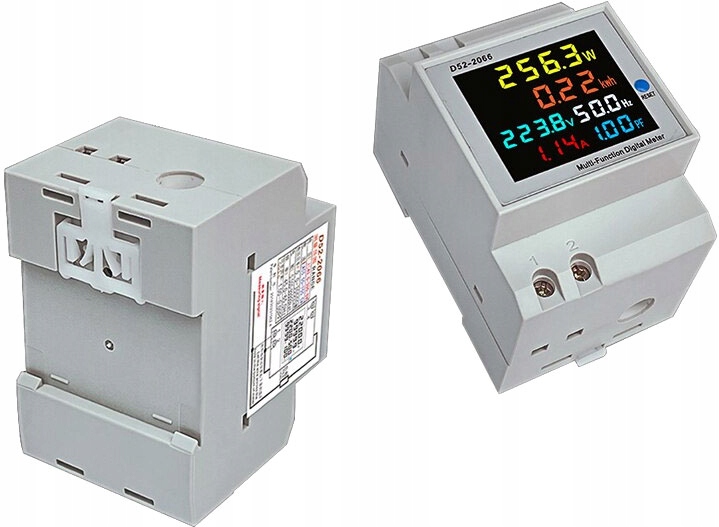

• Модульный корпус для размещения на DIN TS35

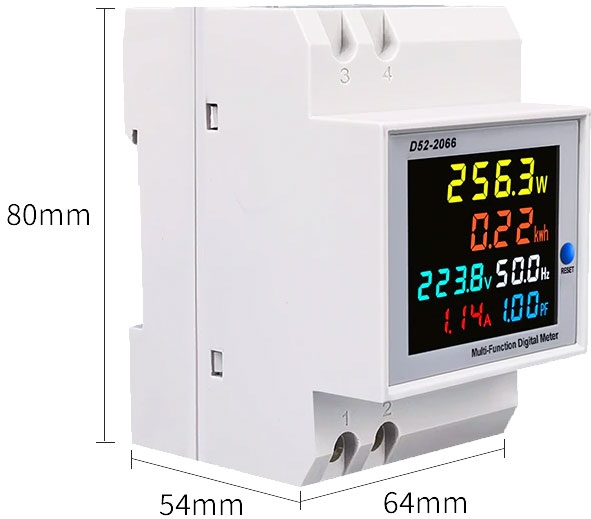

• Размеры: 80 x 54 x 64mm

  pryameter diameter.

• Примеры приложений:

  ► В электрических переходе электрические ящики

  ► Мониторинг параметров электрической сети

  ► Фотоэлектрическая передача, вывод инвертора

  ► ►

Набор включает в себя:

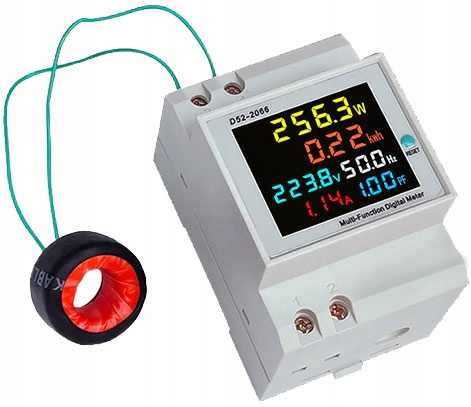

• Измеритель D52-2066 AC 250-450V 100A версия с внешним трансформатором тока
• Оригинальный картон

Метод подключения:

1. Подключите измерительные кабели напряжения к зажимам (1) и (2). Измерительное напряжение также является напряжением питания.

2. Подключение текущего кабеля:

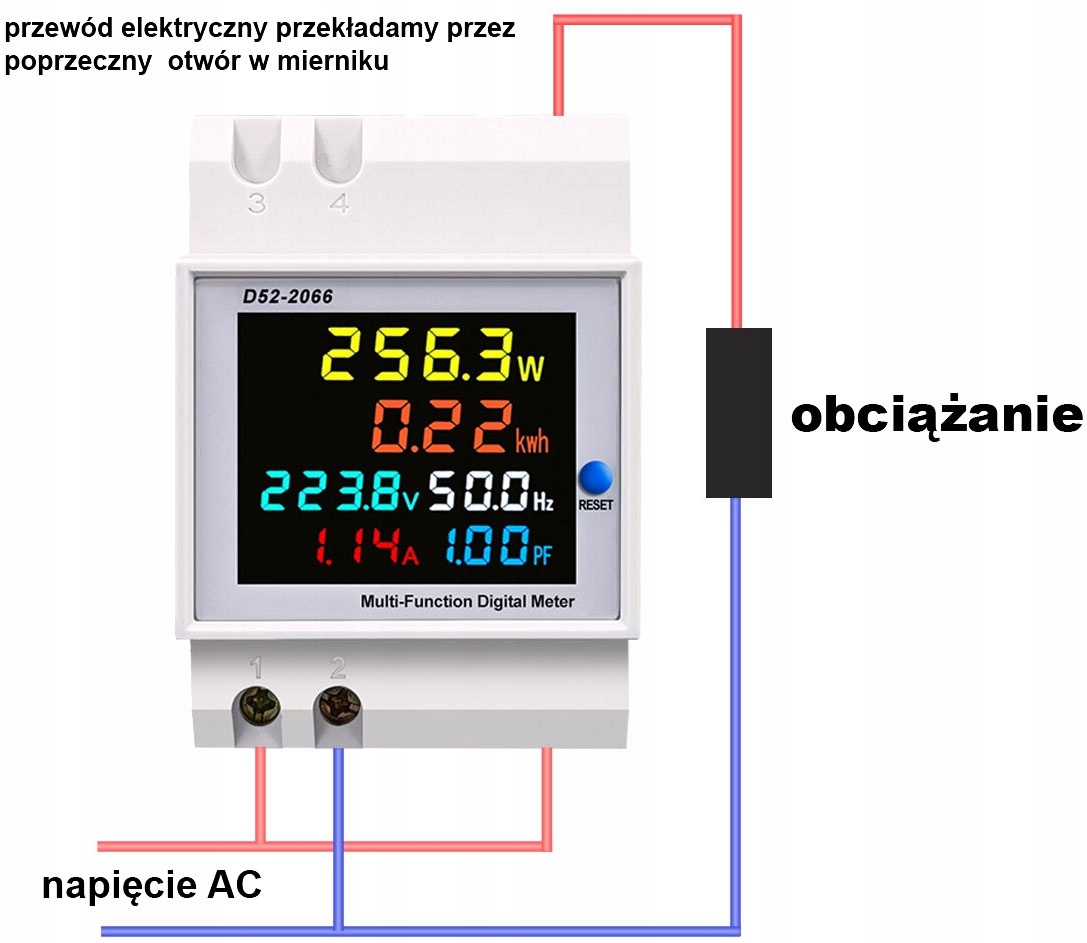

- Версия со встроенным трансформатором тока (ток-трансформатор): перенести текущий кабель через отверстие внутри корпуса

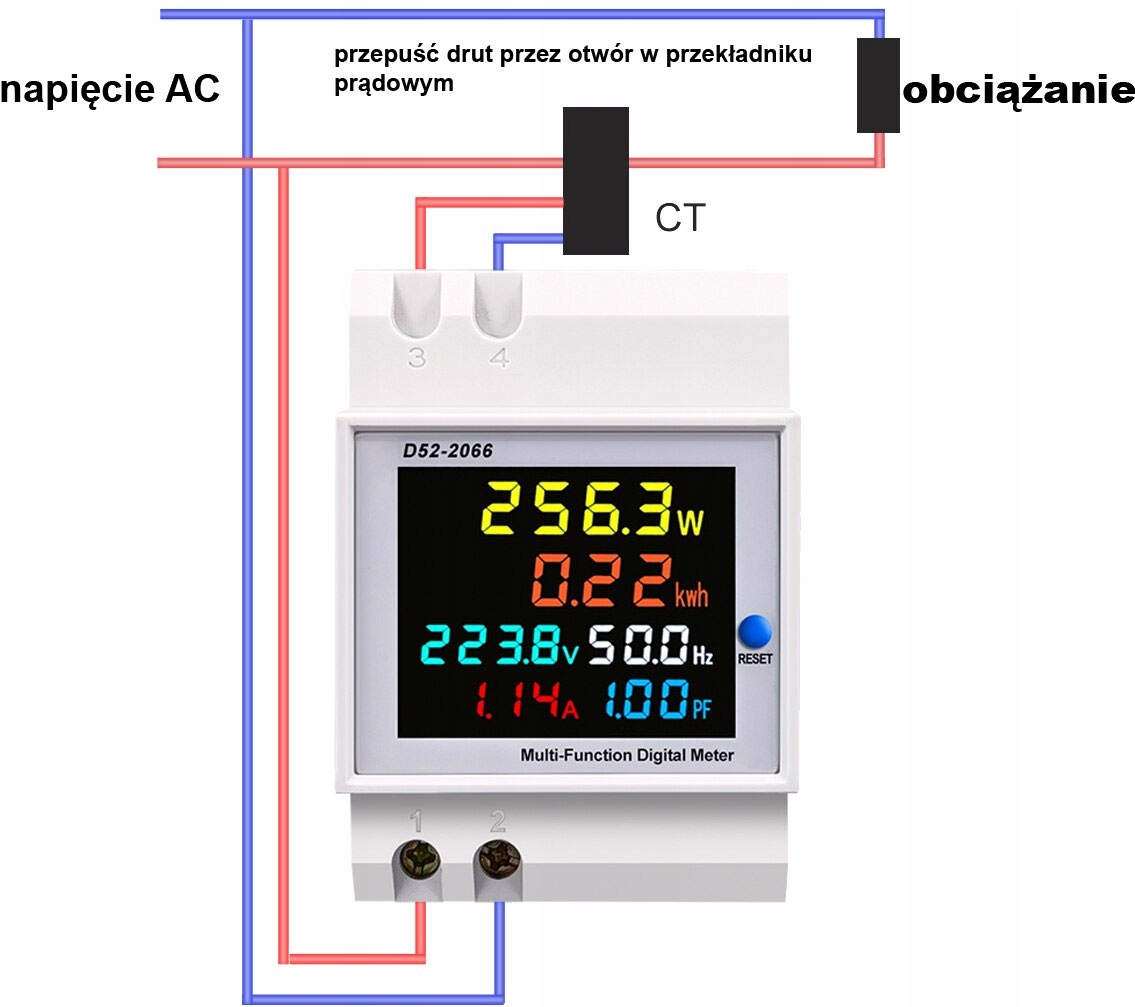

- версия с внешним трансформатором CT-тока CT: для винтовых разъемов (3) и (4) в током D52-2066-метровом токе. Поляризация - Порядок подключения кабелей не имеет значения. Текущий кабель, в котором будет проведено измерение. Передача через внутреннее кольцо трансформатора.

3. После подключения напряжения сети переменного тока будет отображаться параметры измерения.

4. После запуска источника питания счетчик счетчик (добавляет) потребляемое электричество (кВтч). После исчезновения энергии запоминается результат и отображается предыдущее значение потребляемой энергии. Тогда к этому значению добавляются больше значений. Нажатие кнопки сброса 5 секунд сбросит указания и вычет из нулевого значения.
