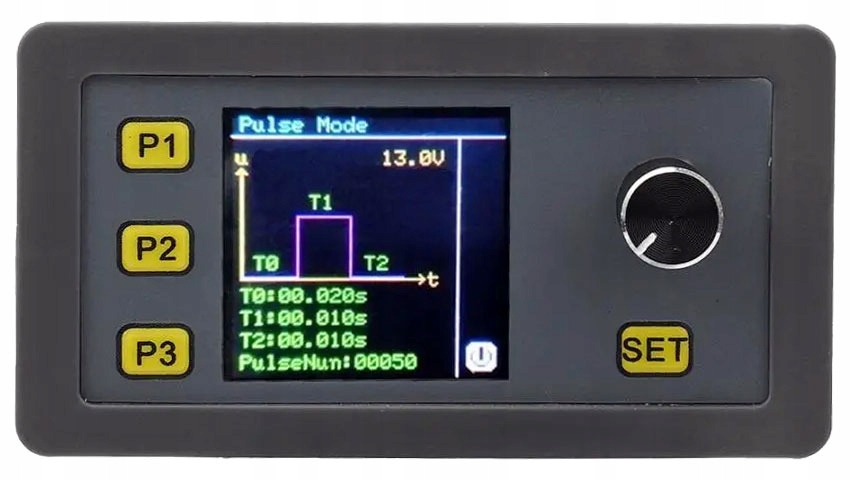

Простой в использовании калибратор - установщик, позволяющий вводить сигналы напряжения, тока, импульсные, ШИМ и синусоидальные сигналы. Каждый режим имеет настраиваемые параметры. В режиме ШИМ пользователь может установить амплитуду, заполнение и частоту сигнала. Задатчик также имеет функцию установки импульсов с регулируемой длительностью низкого и высокого состояний, задержкой и заданным количеством импульсов. Кроме того, модуль позволяет подавать напряжение в диапазоне 0д от 2 до 10В и ток от 4 до 20мА. Простой генератор синусоидальных волн с регулируемой частотой. Система питается от постоянного тока 7–12 В. Простое управление с помощью кнопок и пульсатора. Модуль предназначен для панельного монтажа. Небольшие размеры и возможности позволяют использовать устройство в шкафах управления или для управления процессами в автоматизации. Цветной дисплей с графическим представлением режима работы в виде примера формы заданного сигнала с заданными значениями сигналов.

технические данные:

• передатчик сигналов, калибратор, предназначенный для электронных служб, автоматизации, обслуживания дорожного движения
• с целью генерации электрических сигналов, ответственных за для управления
• позволяет генерировать сигналы:

  ► токовая петля: от 4 до 20 мА

  ► сигнал напряжения: от 2 до 10 В

  ► сигнал ШИМ

  ► импульсные сигналы

  ► генерация синусоидального сигнала

• цветной графический ЖК-дисплей

  ► выборка характеристик с заданными параметрами на дисплее

• ► пример характеристик с заданными параметрами на дисплее
• функциональные кнопки и энкодер для регулировки и настройки параметров
• напряжение питания: 7 -12В
• режимы работы: ШИМ, импульс, источник, синусоидальная волна
• рабочая температура: -10 ~ 70°C
• разъем RS485

  нет функции, выполнено только подключение

• разъем RS485

  нет функции, выполнено только подключение

• p>
• размещен в модульном корпусе для передней панели, так называемом передняя панель
• размеры: 79 x 43 x 41 мм
• размер монтажного отверстия: 76 x 39 мм
• вес: 53 г

Режим ШИМ:

Регулировка напряжения: 1 – 24В

Регулировка частоты: 1 – 150 кГц

Нагрузка: 0 – 100%

Точность 0,1%

Импульсный режим:

время задержки запуска T0: 0–60 с

длительность высокого уровня T1: 0–60 с

продолжительность низкого уровня T2: 0–60 с

количество импульсов PulseNun: 1–60000

точность: 0,001 с

режим источника:

b>

регулируемый источник напряжения: 2–10 В

регулируемый источник тока: 4 – 20 мА

режим генератора синусоидального сигнала:

регулируемая частота: 1–1000 Гц

максимальный выходной ток: 30 мА (изделие является выходом источника сигнала, не может питать мощные нагрузки)

Восстановить заводские настройки:

1. Нажмите и удерживайте кнопку P1

2. Затем включите питание.

3. Отпустите кнопку P1.

4. Заводские настройки будут восстановлены.

Калибровка:

1. Режим источника имеет возможность калибровки напряжения и тока

2. Включите питание.

3. Нажмите и удерживайте кнопку кодировщика.

4. Войдите в режим калибровки напряжения и тока

5. Подключите опорный источник к соответствующим разъемам.

6. Установите напряжение и ток в соответствии с установленным значением.

7. Через 3 секунды отключите питание. Калибровка завершена

8. Устройство можно откалибровать до 0,1%
